Thông tin chi tiết sản phẩm:
|
| kích thước TC06: | 890x1450x1500mm(LxWxH) | trọng lượng tịnh: | 960kg |
|---|---|---|---|
| Quyền lực: | AC220V (50 Hz, 1 pha) | tốc độ tối ưu: | 27800 CPH |
| trung chuyển: | Hỗ trợ bộ nạp điện NXT 50pcs | kích thước PCB: | 350mm (L) * 300mm (W) |
| Thành phần tối thiểu và tối đa: | IC 01005 đến 36 * 36mm | Chiều cao tối đa của thành phần: | 12mm |

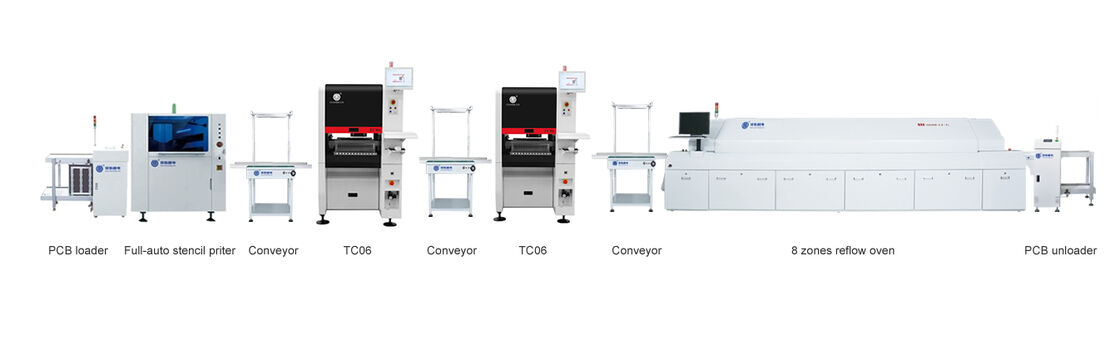

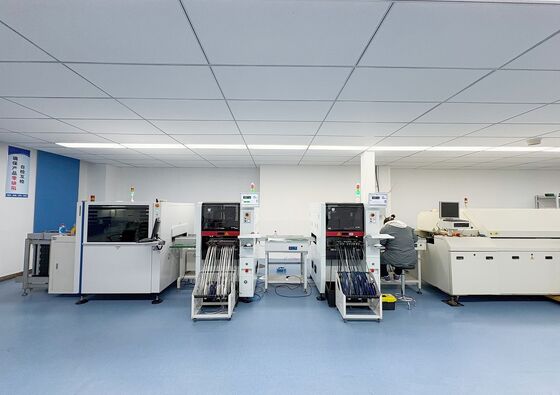

Tăng cường sản xuất điện tử của bạn với dây chuyền sản xuất SMT hoàn toàn tự động TC06 của chúng tôi,có hai máy chọn và đặt Charmhigh TC06 6 đầu làm việc song song để đạt hiệu suất và hiệu quả tối đa.
Mỗi TC06 cung cấp tốc độ lắp đặt tối ưu là 27.800 CPH với độ chính xác vị trí ± 0.03mm và khả năng xử lý CPK≥1.0, đảm bảo chất lượng ổn định, lặp lại cho lắp ráp PCB hỗn hợp cao.(27800CPH + 27800CPH = 55600CPH).

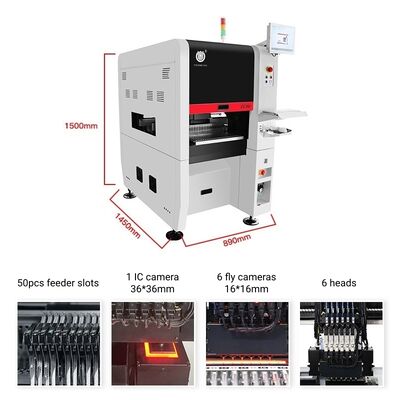

Dòng SMT hoàn chỉnh này bao gồm hai hệ thống gắn 6 đầu với bộ thay đổi vòi phun tự động (thư viện vòi phun 19 lỗ), 50 khe cắm cho máy nạp điện NXT,và hệ thống thị giác tiên tiến với 6 camera bay, 1 IC camera, và 2 Mark camera mỗi đơn vị.
Thiết kế chiều rộng 890mm hẹp phù hợp với thang máy tiêu chuẩn và sàn nhà máy nhỏ gọn, cho phép triển khai máy tính kép linh hoạt mà không cần sửa đổi cơ sở.bù nhiệt thông minh, và tự động hiệu chuẩn đảm bảo độ ổn định chính xác lâu dài, ngay cả trong môi trường sản xuất 24/7.
| Kích thước | 890mm ((L) x 1450mm ((W) x 1500mm ((H) |
|---|---|

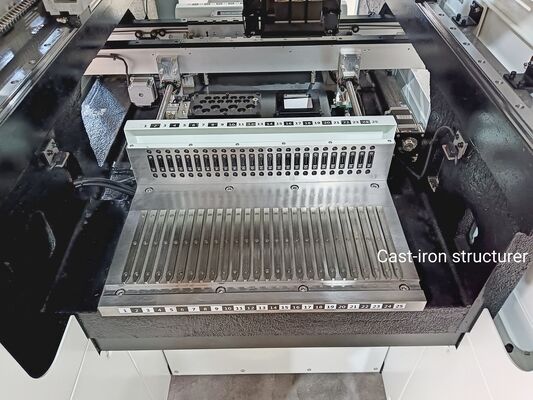

| Trọng lượng | 960kg (cấu trúc sắt đúc) |
| Cung cấp điện | AC220V (50Hz, một pha), 3kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy bơm chân không tích hợp |
| Số lượng đầu gắn | 6 |
| Tốc độ lắp đặt | 27,800 CPH (tốt nhất) |
| Sự chính xác ngày càng tăng | (xy) + 30μm, CPK≥1.0 |
| Chiều cao của thành phần | ≤ 12mm |
| Phạm vi thành phần | Không bao gồm điện tụ kháng cự, diode hình trụ, điện tụ nhôm, SOT, SOP, QFP, QFN, BGA, v.v. |
| Kích thước thành phần | 01005 đến 36 * 36mm, và các thành phần lớn hơn gắn |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x 300mm ((W) |
| Chuyển PCB | Máy vận chuyển tự động 3 đường ray, thiết bị hỗ trợ PCB |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 19 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởi động cơ servo của Panasonic |
| Hệ thống truyền tải | Vít nối đất + Hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 NXT 8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ đắp thanh) |
| Hệ thống thị giác | Máy ảnh bay x 6 (kích thước thành phần áp dụng: 16mmx16mm); Máy ảnh IC x 1 (kích thước thành phần áp dụng: 36mmx36mm); Máy ảnh đánh dấu x 2 |
Máy hoàn chỉnh có thời gian bảo hành 1 năm từ thời điểm mua và dịch vụ suốt đời. Chúng tôi luôn cung cấp phụ tùng của máy, nhà máy trực tiếp cung cấp với bảo hành.Chúng tôi cung cấp trực tuyến Q / A và hỗ trợ khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một. Mỗi máy 100% được kiểm tra tốt trước khi vận chuyển.
