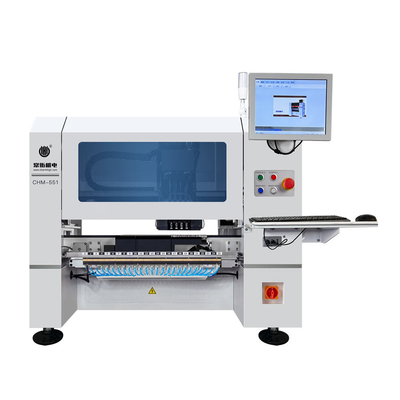

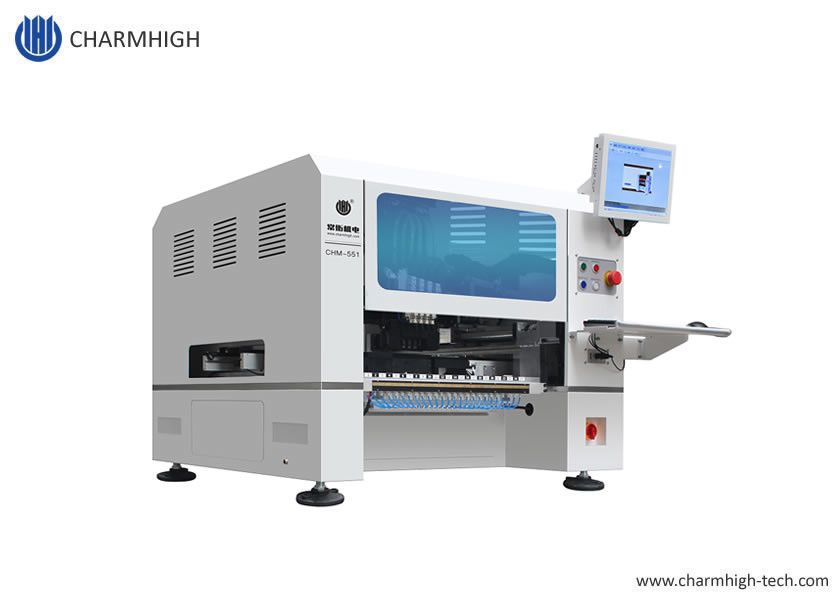

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551
Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551

Hình ảnh lớn :  Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Charmhigh
Chứng nhận: CE
Số mô hình: CHM-551
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: $7800
chi tiết đóng gói: Hộp bằng gỗ
Thời gian giao hàng: 1-3 ngày
Điều khoản thanh toán: T/T, Western Union
Khả năng cung cấp: 100 mỗi tháng

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551

Sự miêu tả
Khu vực kẹp tối đa PCB: 350mm(L)×270mm(W) trung chuyển: 50 chiếc Bộ nạp Yamaha (bộ nạp khí nén & điện)
Điện áp: AC220V(50Hz, 1 pha, 1.5kw) Chiều cao thành phần: tối đa 12 mm
tốc độ lắp: IPC9850: 8850cph (tốc độ thực) Trọng lượng ròng: 310kg (loại để bàn)
vòi phun: Bộ thay đổi đầu phun tự động với thư viện đầu phun 13 chiếc Độ chính xác: CPK ≥1.0
Thành phần tối thiểu: 0201 gắn kết hoàn hảo Kích thước: 1050x1050x885mm
Máy hút bụi: Bơm chân không tích hợp Cung cấp không khí: 0,6Mpa
Làm nổi bật:

Máy chọn SMT để bàn

,

Máy đặt SMT 4 đầu

,

Máy lấy và đặt CHM-550

Mô hình thiên tài có độ chính xác cao 4 đầu Máy tính để bàn SMT SMD Pick Place với 50 bộ cấp liệu CHM-551



Model: CHM-551 Điểm nổi bật:

* 4 Đầu đặt với bộ thay đổi vòi phun tự động (thư viện vòi phun 13 lỗ)
* Hỗ trợ 50 chiếc máy cấp liệu bằng khí nén & máy cấp điện của Yamaha

* Cấu hình cao hơn với độ chính xác cao, hỗ trợ 0201, kiểm tra CPK CPK ≥1.0

* Băng tải PCB tự động, bạn có thể xây dựng dây chuyền sản xuất SMT vừa và nhỏ

* Vít bi & động cơ servo

*Tốc độ tối ưu: 11500CPH; IPC9850:8850CPH

* Camera kép, tốt cho bo mạch PCB lớn hơn

*Bù nhiệt, phù hợp với nhiệt độ khác nhau

* Tặng kèm máy tính (màn hình, bàn phím, chuột USB)



Tải xuống danh mục CHM-551 từ:CHM-551 - Catalog.pdf



Thông số kỹ thuật Charmhigh CHM-551
Kích thước 1050(L)x1050(W)x885mm(H)
Cân nặng 230kg
Quyền lựcCung cấp AC220V (50Hz, 1 pha), 2.2kW
Cung cấp không khí 0,5MPa ~ 0,6MPa
Tạo chân không Máy phát điện chân không PISCO Nhật Bản
Đầu gắn 4 cái đầu
Tốc độ lắp IPC9850: 8850cph(tốc độ thực)
lắp chính xác  (XY) ±0,06mm;CPK ≥1.0
Kiểm soát độ chính xác 5μm
Chiều cao thành phần 12mm
Loại thành phần

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, v.v.

(điện trở/tụ điện/diode/triode/LED/IC, v.v.)

Độ dày PCB 0,6mm ~ 3,5mm
Kích thước PCB 350mm(L)x270mm(W)
Giao hàng PCB Băng tải tự động PCB
Thay đổi vòi phun Tự động thay đổi vòi phun(Thư viện vòi phun 13 lỗ)
Hệ thống điều khiển

Máy tính công nghiệp tích hợp (hệ thống Windows)

trang bị màn hình, bàn phím, chuột

Hệ thống truyền động Trục X&Y được điều khiển bởi động cơ servo; áp dụng khả năng tăng và giảm tốc theo đường cong chữ S linh hoạt
Hệ thống truyền tải Vít bi + dẫn hướng tuyến tính
Hệ thống cho ăn

50 Yamahatiêu chuẩn 8mmcấp liệu bằng khí nén/điệnkhe cắm

(cũng thích hợp cho khay IC + thanh/ống/bộ nạp rung)

Hệ thống tầm nhìn

Camera chụp nhanh x 4 (kích thước thành phần áp dụng: 14mmx14mm);

Camera IC x 1 (kích thước linh kiện áp dụng: 36mmx36mm);

Đánh dấu camera x 2



Ứng dụng của máy lắp SMT

1. Ngành thiết bị gia dụng

2. Công nghiệp điện tử ô tô

3. Ngành điện

4. Công nghiệp LED

5. ngành công nghiệp an ninh, dụng cụ và máy đo

6. ngành truyền thông

7. ngành điều khiển thông minh

8. Ngành công nghiệp Internet of Things (IOT) và công nghiệp quân sự, v.v.



Danh sách bộ phận CHM-551

Mục Số lượng Mục Số lượng
Máy chọn và đặt 1 Nhíp 1
Vòi phun 8 Cờ lê lục giác bên trong 1
Hộp công cụ 1 Dầu bôi trơn 1
Thẻ bảo hành 1 Lọc 4
Hướng dẫn sử dụng 1 Đầu nối nhanh 1
Báo cáo thử nghiệm 1 Bàn di chuột 1
Chải 1 Cáp điện 1


Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 0

Điểm nổi bật:

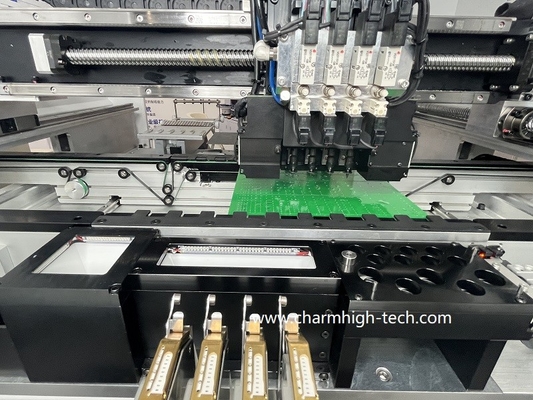

1. Tự động thay đổi vòi phun, bạn không cần thay đổi vòi phun bằng tay, rất tiện lợi!

 Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 1

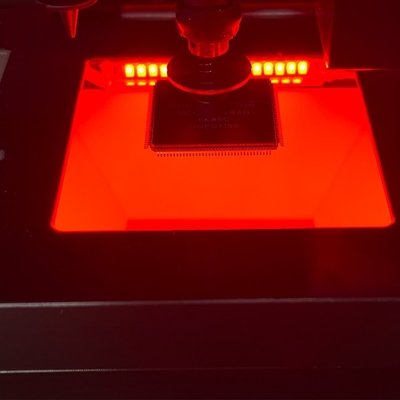

2. Hệ thống camera quan sát mạnh, độ chính xác cao hơn, vị trí IC chính xác hơn và thành phần tối thiểu 0201:

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 2



Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 3



3. Cấu hình cao, tuổi thọ cao, Charmhigh cung cấp cơ khí mạnh mẽ hơn các hãng khác.

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 4

Làm việc với Bộ nạp Yamaha tiêu chuẩn phổ quát:

Lựa chọn:

1. Bộ cấp điện 8mm/ 12mm /16mm /24mm /32mm /44mm
2. Bộ nạp khí nén 8x4mm / 12 mm / 16mm / 24mm /32mm / 44mm

3. Bộ nạp rung



Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 5

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 6

Phản hồi của khách hàng, mẫu PCB:

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 7



Thích hợp cho PCB phức tạp:

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 8



Charmhigh SMT, nhà máy cung cấp, giao hàng nhanh chóng:

 Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 9

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 10



100% phản hồi cao từ khách hàng:

Genius 4 đầu máy tính để bàn SMT Pick Place với 50 bộ cấp CHM-551 11



Xin lưu ý:
Máy gắp và đặt là bộ hoàn chỉnh với tất cả các phụ kiện đi kèm trong gói, máy đã sẵn sàng để sử dụng!
Thứ duy nhất bạn cần chuẩn bị là một chiếc máy nén khí bên ngoài (cung cấp không khí cho các bộ nạp khí nén).
Hãy yên tâm mua máy này.
Thưởng thức với máy chọn và đặt của bạn!


Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và bảo trì trọn đời.
Chúng tôi luôn cung cấp phụ tùng máy, nguồn cung cấp trực tiếp từ nhà máy có bảo hành.
Chúng tôi cung cấp dịch vụ tư vấn kỹ thuật, hỗ trợ khắc phục sự cố và hỏi đáp trực tuyến.
Chúng tôi cung cấp dịch vụ sau bán hàng 1-1. Mỗi máy đều được kiểm tra kỹ 100% trước khi xuất xưởng.
