Thông tin chi tiết sản phẩm:
|
| thủ trưởng: | 6 cái (với thư viện vòi phun 19 lỗ) | kích thước PCB: | 450/900(L)mm * 350mm(W) (2 tùy chọn) |
|---|---|---|---|
| Tốc độ: | 27800cph (tối ưu) | trung chuyển: | Hỗ trợ bộ nạp điện 60 chiếc |
| Thành phần: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | Trọng lượng ròng: | 1100kg |
| Máy ảnh: | Camera IC: 1 chiếc (36mm) Camera bay: 6 chiếc (16mm) Camera MARK: 2 chiếc | giao hàng PCB: | Giao hàng tự động 3 chiếc có đường ray, chiều rộng có thể được điều chỉnh bằng phần mềm |
| Cấu trúc: | 1320(L)x1600(W)x1500(H) | Nguồn cung cấp điện: | AC220V (50/60Hz, 1 pha) 3KW |
| loại trung chuyển: | Máy cấp điện Fuji NXT | Độ dày PCB: | 0,6-3,5mm |
| Làm nổi bật: | Máy chọn và đặt 6 đầu SMT,Máy lấy và đặt 60 khay nạp SMT,Máy chọn và đặt tự động 60 khay nạp |
||

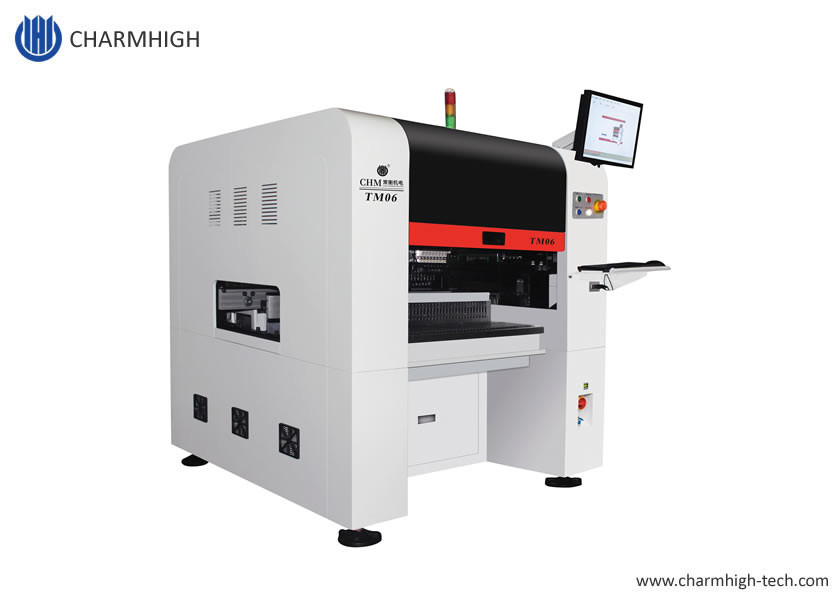

Phần mềm thông minh chính xác cao 6 đầu SMT chọn và đặt máy TM06
Toàn bộ In-line SMT chọn và đặt Máy với máy vận chuyển PCB
Dòng lắp ráp PCB trung bình hoàn toàn tự động - cho sản xuất hàng loạt SMT
1Số mẫu: TM06
2Thương hiệu:
3. cấu hình chính: 3 phần PCB tự động giao hàng + 6 đầu 60 feeders + Panasonic servo motor
+ thay đổi vòi phun tự động ((19 vị trí) + 9 máy ảnh + vít bóng + hướng dẫn tuyến tính ((trục Y với vít kép)
4. Feeder: Fuji Electric feeder (mua riêng)
5. PCB diện tích (2 tùy chọn): 400 * 350mm / 800 * 350mm
6. Đi kèm với máy tính & bàn phím & chuột với hệ thống Windows
7. Thành phần: 0201, 0402-5050, SOP, QFN, TQFP, BGA... vv
8. 1320 ((L) x1350 ((W) x1500 ((H), AC220V (50/60Hz, 1 pha)
9Thời gian dẫn: 5-8 ngày làm việc
10. Chuyển hàng: bằng đường hàng không / bằng đường biển / lấy từ nhà máy của chúng tôi trực tiếp / gửi đến kho ở Trung Quốc
11Phương pháp thanh toán: chuyển tiền (T/T)
12Bao bì: hộp gỗ dán
Charmhigh 6 đầu máy chọn và đặt SMTvideo làm việctrên trang web của khách hàng:
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
Thông số kỹ thuật TM06:
| Mô hình | TM06 |
| Kích thước | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| Trọng lượng | 1100kg |
| Cung cấp điện | AC220V (50Hz, một pha), 3kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Bơm chân không tích hợp |
| Số lượng đầu gắn | 6 đầu |
| Tốc độ lắp đặt | 27800cph (tối ưu) |
| Sự chính xác ngày càng tăng | ± 0,035mm;CPK≥1.0 ((XY) |
| Độ chính xác điều khiển | 4μm |
| Chiều cao của thành phần | 12mm |
| Loại thành phần |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA, vv đến tối đa các thành phần tầm nhìn 36*36mm (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 450mm ((L) × 350mm ((W) (tiêu chuẩn); 900mm ((L) × 350mm ((W) (không cần thiết) |
| Chuyển PCB | 3 phần đường ray tự động,Hỗ trợ PCB |
| Thay đổi vòi | Thay đổi vòi phun tự động(Bộ thư viện vòi 19 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởi động cơ phụ trợ Panasonic A6(Trục Y bằng động cơ kép); áp dụng gia tốc và giảm tốc độ đường cong S linh hoạt |
| Hệ thống truyền tải | Trục X&Y áp dụng vít quả bóng đất TBI và hướng dẫn tuyến HIWIN(Trục Y với vít kép) |
| Hệ thống cho ăn | 60NXT 8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh bay × 6 (kích thước thành phần áp dụng: 16mm × 16mm); Máy ảnh IC × 1 (kích thước thành phần áp dụng: 36mm × 36mm); Máy ảnh đánh dấu × 2 |

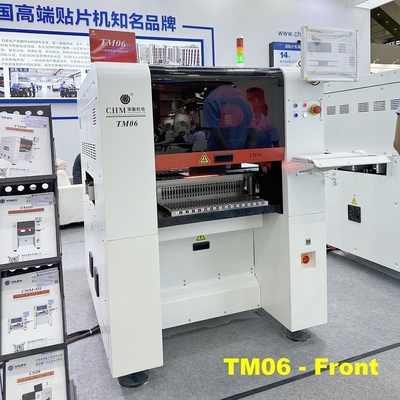

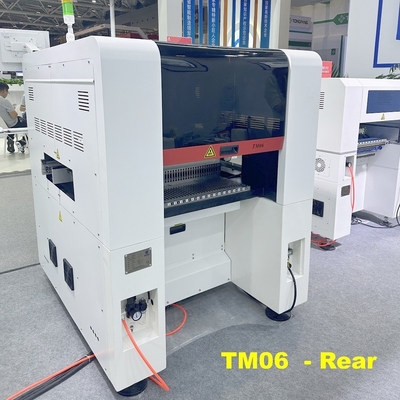

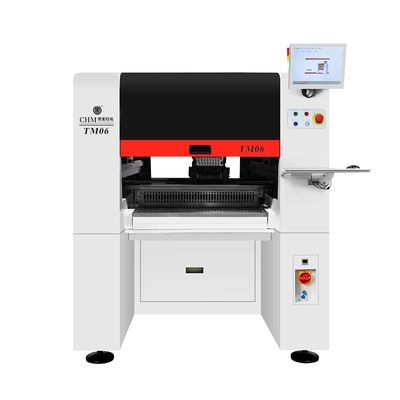

Những hình ảnh thực sự cho TM06:
(CHM-551 & TM06)
60 khe cắm cho bộ cho ăn (Làm việc với bộ cho ăn điện Fuji NXT, các bộ cho ăn được mua riêng biệt, 8/12/16/24/32/44mm):
Nó có thể đạt được độ chính xác cao và gắn ổn định các thành phần nhỏ nhất 01005 và kích thước lớn.
Dòng sản xuất SMT hoàn toàn tự động:
Trang web của khách hàng:
Mẫu PCB:
Charmhigh nhà máy trực tiếp cung cấp, chúng tôi TM06, TM08, TS10, TS20 máy series cơ sở cấu trúc được áp dụng: nghiền nền tảng công nghiệp cấp, Y-axis đúc tích hợp,để thiết bị có thể hoạt động ổn định và đáng tin cậy trong điều kiện làm việc tốc độ cao.
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
