Thông tin chi tiết sản phẩm:
|
| thủ trưởng: | 6pcs (với vị trí thay đổi tự động của vòi phun 19PCS) | kích thước PCB: | 350mm (L) * 300mm (W) |
|---|---|---|---|
| Tốc độ: | 27800 cph (điều kiện tốt nhất theo công ty của chúng tôi) | trung chuyển: | Hỗ trợ bộ nạp điện NXT 50pcs |
| Thành phần: | 01005, 0201,0402, -5050, SOP, QFN, BGA đến 36*36mm | Chiều cao thành phần tối đa: | 12mm |
| Máy ảnh: | Camera IC: 1pcs (36x36mm); Camera bay: 6pcs (16x16mm); Đánh dấu camera: 2pcs | giao hàng PCB: | Giao hàng tự động 3 chiếc có đường ray, chiều rộng có thể được điều chỉnh bằng phần mềm |
| Cấu trúc: | 890mm (l) x1450mm (w) x1500mm (h) | Nguồn cung cấp điện: | AC220V (50 Hz, 1 pha) |
| loại trung chuyển: | Máy cấp điện Fuji NXT | Động cơ: | Động cơ servo panasonic |
| Độ dày PCB: | 0,6-3,5mm | Trọng lượng ròng: | 900kg |
Dễ thương nhưng mạnh mẽ! Đúc tích hợp bằng gang, cấu trúc dầm X siêu chắc chắn.
Thiết kế hẹpMáy gắp và đặt SMT TC06 độ chính xác cao6 đầu 50 bộ nạp, Hỗ trợ 01005 CPK>1.0
Chiều rộng 89cm, phù hợp với hầu hết cửa văn phòng và thang máy!
Máy làm PCB, dây chuyền lắp ráp PCB hoàn toàn tự động, thương hiệu hàng đầu Trung Quốc Charmhigh
1. Số hiệu: TC06
2. Thương hiệu: Charmhigh
3. Cấu hình chính:Tự động hoàn toàn in-line + Tự động giao PCB + 6 Đầu 50 bộ nạp + (xy)±0.04mm CPK>1.0 + Trục X&Y được điều khiển bởi động cơ servo Panasonic + bộ thay vòi phun tự động + 9 camera + Vít tiếp đất & Hướng dẫn tuyến tính +Bù nhiệt + Tốc độ tối ưu: 27800CPH
4. Bộ nạp: Bộ nạp Fuji Electric (mua riêng)
5. Diện tích PCB: 350mm(D) * 300mm(R)
6. Đi kèm máy tính & bàn phím & chuột với hệ thống Windows
7. Linh kiện: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... đến IC 36*36mm tối đa
8. Kích thước: 890 (D) * 1450 (R) * 1500 (C) mm, AC220V (50hz, một pha); Khối lượng tịnh: 900kg
9. Thời gian giao hàng: 5-7 ngày làm việc
10. Giao hàng: bằng đường biển / nhận hàng trực tiếp từ nhà máy của chúng tôi / gửi đến kho Trung Quốc
11. Phương thức thanh toán: chuyển khoản (T/T)
12. Đóng gói: hộp gỗ dán
Kênh YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Video hoạt động của TC06, gắn 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Thông số TC06 Charmhigh:
| Kích thước |
890mm(D)x1450mm(R)x1500mm(C)
|
| Cân nặng | 900kg |
| Nguồn điện | AC220V (50Hz, một pha), 3kW |
| Cung cấp khí | 0.5MPa ~0.7MPa |
| Tạo chân không | Bơm chân không tích hợp |
| Số lượng đầu gắn | 6 |
| Tốc độ gắn | 27800cph (tối ưu) |
| Độ chính xác gắn | (xy)+30μm, CPK≥1.0 |
| Chiều cao linh kiện | ≤12mm |
|
Loại linh kiện & Phạm vi linh kiện |
-Loại trừ điện trở tụ điện, diode hình trụ, nhôm -Kích thước inch01005 đến 36*36mm, và gắn các linh kiện lớn hơn |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm(D)x300mm(R) |
| Vận chuyển PCB | Vận chuyển tự động đường ray 3 phần, thiết bị hỗ trợ PCB |
| Thay vòi phun | Thay vòi phun tự động (thư viện vòi phun 19 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống truyền động |
Trục X&Y được điều khiển bởiĐộng cơ servo Panasonic |
| Hệ thống truyền động | Vít tiếp đất + Hướng dẫn tuyến tính |
| Hệ thống nạp | 50 ngăn xếp bộ nạp tiêu chuẩn NXT 8mm (cũng thích hợp cho khay IC và bộ nạp que) |
| Hệ thống thị giác | Camera bay x 6 (kích thước linh kiện áp dụng: 16mmx16mm); Camera IC x 1 (kích thước linh kiện áp dụng: 36mmx36mm); Camera đánh dấu x 2 |
Danh sách bộ phận:
| Mục | Số lượng | Mục | Số lượng |
| Máy gắp và đặt TC06 | 1 | Dầu bôi trơn | 1 |
| Vòi phun | 8 | Bộ lọc | 4 |
| Hộp dụng cụ | 1 | Đầu nối nhanh | 1 |
| Thẻ bảo hành | 1 | Bàn di chuột | 2 |
| Hướng dẫn sử dụng | 1 | Cáp nguồn | 2 |
| Báo cáo thử nghiệm | 1 | Bàn phím | 1 |
| Bàn chải | 1 | Bàn di chuột | 1 |
| Nhíp | 1 | Màn hình LCD | 1 |

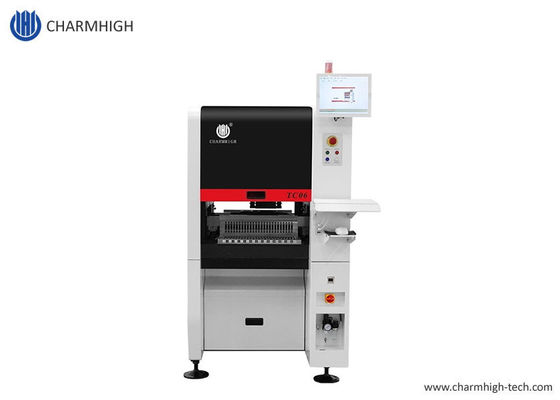

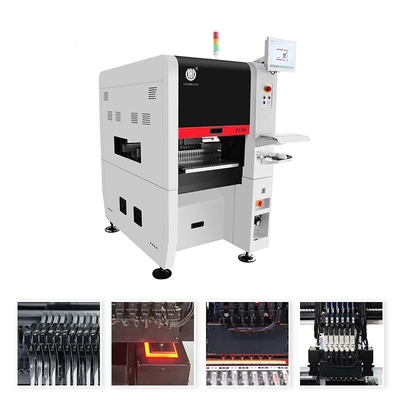

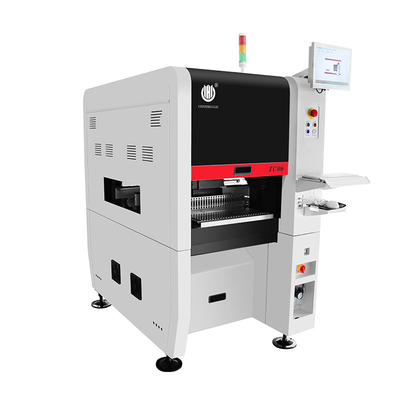

Charmhigh TC06, 6 đầu 50 bộ nạp:
Máy gắp và đặt này nhỏ gọn và đáng yêu, nhưng lại vô cùng mạnh mẽ.
Ưu điểm của TC06:
-Hỗ trợ CPK là một yếu tố quan trọng để chọn máy gắp và đặt, giúp quá trình sản xuất SMT ổn định hơn.
-ANC: Thay vòi phun tự động, vòi phun có thể được phân bổ tự động theo linh kiện, giúp sản xuất SMT thông minh và hiệu quả hơn.
-Đầu gắn vạn năng có độ chính xác cao: một máy có thể đáp ứng nhu cầu gắn của các linh kiện khác nhau với độ ổn định cao
-Cấu trúc đế bằng gang, máy gắp và đặt hoạt động trơn tru ở tốc độ cao, tốt hơn đá cẩm thạch.
-Trục X&Y được điều khiển bởi động cơ servo Panasonic đảm bảo độ ổn định và chính xác lâu dài của máy.
Charmhigh TC06: Đã vượt qua kiểm tra CPK,TC06:CPK≥1.0, Hỗ trợ 01005, mô hình độ chính xác cao:
Kiểm tra CPK là gì?
CPK đề cập đến chỉ số khả năng quy trình, nó là thước đo mức độ nhất quán và chính xác của máy gắp và đặt trong quá trình sản xuất của nó,Nếu CPK cao, điều đó có nghĩa là máy thực sự giỏi trong việc đặt các linh kiện chính xác ở nơi chúng cần. Nhưng nếu CPK thấp, điều đó có thể có nghĩa là máy không giỏi lắm trong việc đó và có thể có nhiều lỗi hơn trong quá trình lắp ráp. Tôit cho chúng ta biết chất lượng của máy ổn định như thế nào trong quá trình sản xuất. Đây là mối quan hệ:
1 ≤ CPK< 1.33: bình thường
CPK ≥ 1.33: xuất sắc
Tóm tắt: CPK là thước đo mức độ nhất quán và chính xác của máy gắp và đặt trong quá trình sản xuất của nó. Về bản chất, nó cho chúng ta biết chất lượng của máy ổn định như thế nào trong quá trình sản xuất.
Mẫu gắn:
Làm thế nào để chọn vòi phun?
Cung cấp trực tiếp từ nhà máy Charmhigh:

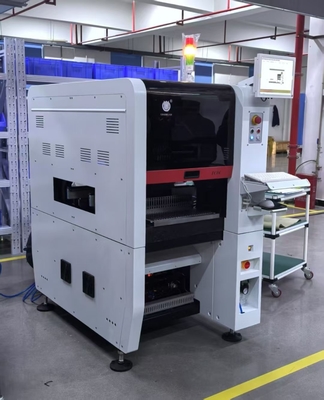

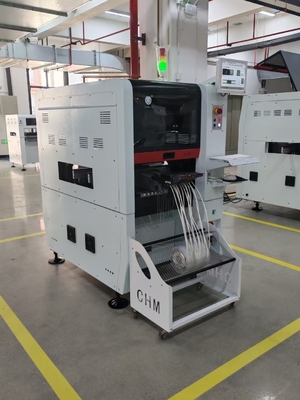

Địa điểm của khách hàng:
Đóng gói mạnh mẽ TC06:
Dịch vụ & Bảo hành:
Toàn bộ máy có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ trọn đời.
Chúng tôi luôn cung cấp phụ tùng của máy, cung cấp trực tiếp từ nhà máy với sự đảm bảo.
Chúng tôi cung cấp dịch vụ tư vấn và khắc phục sự cố trực tuyến và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ hậu mãi một đối một.Mỗi máy được kiểm tra 100% trước khi xuất xưởng.
