Thông tin chi tiết sản phẩm:
|
| Kích thước tối đa PCB: | 350mm(L)x280mm(W) (Tiêu chuẩn) | trung chuyển: | 50 chiếc Bộ nạp Yamaha (bộ nạp khí nén & điện) |
|---|---|---|---|
| Hệ điều hành: | Hệ thống Linux | hiệu chuẩn Fiducial: | Tự động hiệu chỉnh Điểm đánh dấu |
| Chiều cao thành phần: | 12mm | tốc độ lắp: | 14400cph |
| trọng lượng tịnh: | 310Kg | VÒI VÒI: | Bộ thay đổi đầu phun tự động với thư viện đầu phun 13 chiếc |
| Kích thước: | 1020mm(D)x1180mm(W)x1450mm(H) | Gắn độ chính xác: | (XY) ±0,035mm CPK ≥1,0 |

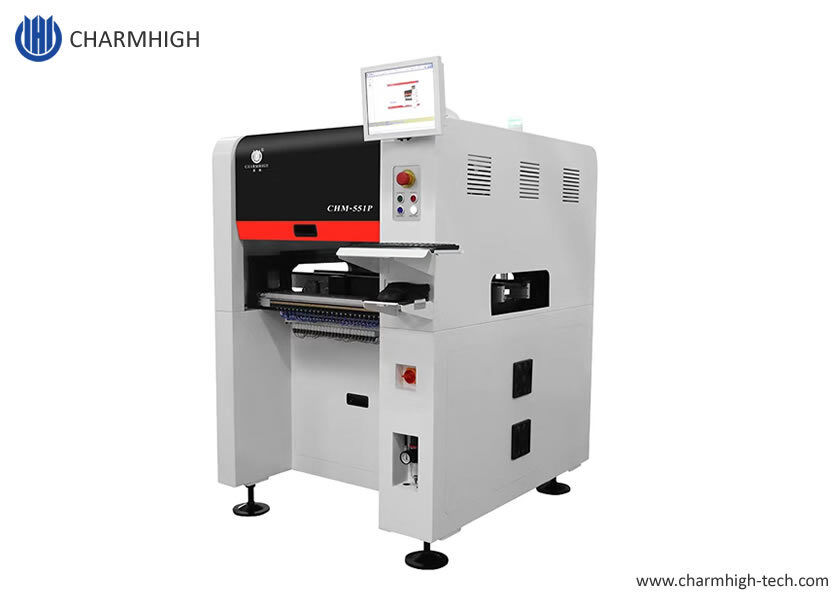

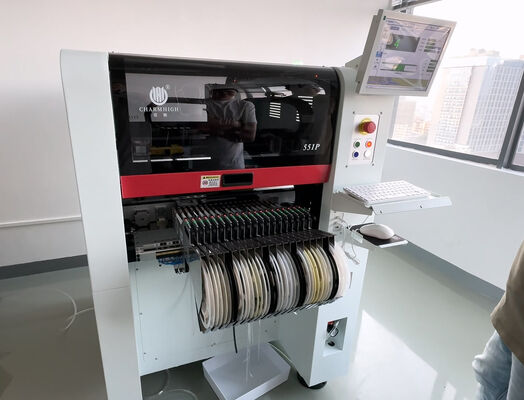

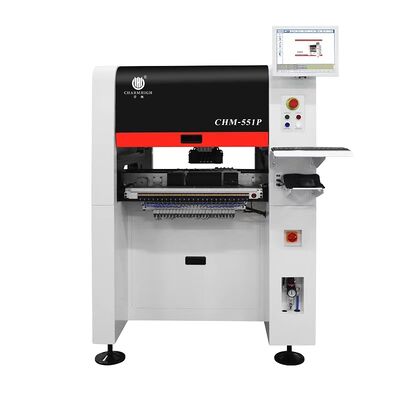

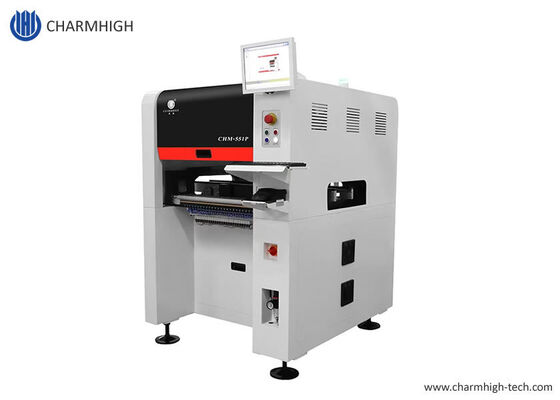

Máy gắp và đặt SMT 4 đầu CHM-551P nâng cấp của Charmhigh (cập nhật từ CHM-551)
Tốc độ cao hơn 14400 CPH, độ chính xác cao hơn 0201~30*30mm, khung gang với độ ổn định cao. Rất ổn định với độ chính xác cao, sản xuất hàng loạt 0201 hoàn hảo, mẫu 4 đầu tốt nhất tại Trung Quốc.
Băng tải PCB tự động, 50 bộ cấp liệu robot gắp và đặt SMT 4 đầu. Máy gắp và đặt SMT CHM-551P (có thay đổi đầu hút tự động) cho sản xuất hàng loạt SMT. Hỗ trợ 0201. Hỗ trợ kiểm tra CPK. Giải pháp kinh tế cho lắp ráp SMT, sản xuất lô nhỏ.
| Kích thước | 1020mm(D) x 1180mm(R) x 1450mm(C) |
| Trọng lượng | 556kg |
| Nguồn điện | AC220V (50Hz, một pha) 1.5kw (công suất trung bình 350w) |
| Cung cấp khí | 0.5MPa ~0.7MPa |
| Tạo chân không | Bơm chân không tích hợp |
| Số lượng đầu gắp | 4 đầu |
| Tốc độ gắp | 14400CPH (tối ưu) |
| Độ chính xác gắp | (XY)±0.035mm; CPK≥1.0 |
| Chiều cao linh kiện | 12mm |
| Loại linh kiện | 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, v.v. (điện trở/tụ điện/diode/triode/LED/IC, v.v.) từ 0201 đến linh kiện lớn kích thước 30*30mm |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm(D)x270mm(R) (Tiêu chuẩn); 600mm(D)x350mm(R) (Tùy chọn) |
| Thay đổi đầu hút | Thay đổi đầu hút tự động (thư viện đầu hút 13 lỗ) |
| Hệ thống điều khiển | Hệ thống Linux, trang bị màn hình, bàn phím và chuột |
| Hệ thống truyền động | Trục X&Y được điều khiển bằng động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền động | Vít me bi + dẫn hướng tuyến tính |
| Hệ thống cấp liệu | 50 bộ cấp liệu khí nén/điện Yamaha 8mm tiêu chuẩn (cũng phù hợp với khay IC và bộ cấp liệu dạng que) |
| Hệ thống nhìn | Camera chụp nhanh x4 (kích thước linh kiện áp dụng: 14mm×14mm); Camera IC x1 (kích thước linh kiện áp dụng: 30mm×30mm); Camera đánh dấu x2 |
SMT Charmhigh, cung cấp tại nhà máy, giao hàng nhanh chóng.
Charmhigh, thương hiệu hàng đầu Trung Quốc.
| Mục | Số lượng | Mục | Số lượng |
|---|---|---|---|
| Máy gắp và đặt | 1 | Nhíp | 1 |
| Đầu hút | 8 | Cờ lê lục giác trong | 1 |
| Hộp dụng cụ | 1 | Dầu bôi trơn | 1 |
| Thẻ bảo hành | 1 | Bộ lọc | 4 |
| Hướng dẫn sử dụng | 1 | Đầu nối nhanh | 1 |
| Báo cáo kiểm tra | 1 | Miếng lót chuột | 1 |
| Bàn chải | 1 | Cáp nguồn | 1 |
Xin lưu ý: Máy gắp và đặt là bộ hoàn chỉnh với tất cả các phụ kiện đi kèm trong gói, máy sẵn sàng sử dụng! Điều duy nhất bạn cần chuẩn bị là một máy nén khí bên ngoài (cung cấp khí cho bộ cấp liệu và ANC). Vui lòng mua máy này với sự tin tưởng. Hãy tận hưởng chiếc máy gắp và đặt của bạn!
Toàn bộ máy có thời gian bảo hành 1 năm kể từ ngày mua và dịch vụ trọn đời.
Chúng tôi luôn cung cấp phụ tùng thay thế cho máy, cung cấp trực tiếp từ nhà máy có đảm bảo.
Chúng tôi cung cấp hỗ trợ hỏi đáp và khắc phục sự cố trực tuyến và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ hậu mãi một kèm một.Mỗi máy được kiểm tra 100% trước khi xuất xưởng.
