Thông tin chi tiết sản phẩm:
|
| thủ trưởng: | 4 đầu (có vòi Samsung) | kích thước PCB: | CHM-551: 350x270mm; CHM-551: 350x270mm; CHM-650: 400x350mm CHM-650: 400x350m |
|---|---|---|---|
| Tốc độ: | CHM-551 & CHM-650: 8850cph (thực) | trung chuyển: | Hỗ trợ 50pcs YAMAHA Feeders ((cả nén khí và điện) |
| Thành phần: | 0201 0402 0603 0805 1206 LED2835 LED5050 bóng bán dẫn SOT TSOP SOP, 0,5mm PLCC CSP QFP BGA | Hệ thống: | Windows, máy tính đi kèm với máy |
| Máy ảnh: | cả 4 camera IC nhỏ +1 camera lớn + camera 2 mark | giao hàng PCB: | CHM-551: đường ray 1 phần; CHM-650: đường ray 3 phần |
| Trọng lượng ròng: | 551: 320kg; 551: 320kg; 650: 420kg 650: 420kg | Tự động thay đổi vòi phun: | 551: with 13-position; 551: có 13 vị trí; 650: with 19-position 650: với 19 |
| Làm nổi bật: | Dây chuyền sản xuất lắp ráp CHMT761P6,Dây chuyền sản xuất lắp ráp PNP,Máy Pnp đứng |
||
CP chính xác caoK≥1.0 T2 loại Charmhigh Advanced Small 4 Head SMT Pick and Place Machine
Loại dọc +Tự động thay đổi vòi + Vít bóng + phần mềm thông minh +Các giao thức truyền thông đường dây SMT
Danh mục CHM-551: CHM-551 - Danh mục.pdf
CHM-650 catalog: Charmhigh CHM-650 Catalog.pdf
Các cấu hình tương tự cho cả hai mô hình:
1. Loại dọc + 4 đầu 50 feeders + (4 máy ảnh nhỏ,1 máy ảnh lớn, 2 máy ảnh đánh dấu) + vít bóng + thay đổi vòi phun tự động + CPK≥1.0
2. Feeder: 2 tùy chọn: Yamaha feeder khí nén / feeder điện (mua riêng)
3. tự động điều chỉnh để chọn các thành phần, tích hợp hoạt động với máy tính công nghiệp tích hợp với hệ thống cửa sổ.
4. Độ chính xác và tốc độ lắp đặt: Các thành phần đều hỗ trợ 0201, 0402-5050, SOP, QFN, TQFP, BGA... vv tốc độ thực tế 8850CPH.

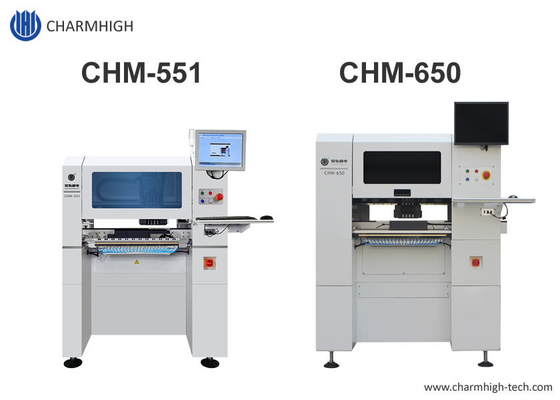

Sự khác biệt giữa hai mô hình:
1. Kích thước PCB: CHM-551: 350x270mm; CHM-650: 400X350mm
3. PCB vận chuyển: CHM-551: một phần PCB vận chuyển tự động; CHM-650: 3 phần vận chuyển tự động
4Kích thước: CHM-551: 1050x1050x1360mm; CHM-650: 1280x1190x1500mm (lớn hơn)
5Trọng lượng ròng: CHM-551: 320kg; CHM-650: 420kg (nặng hơn)
Mô tả:
| CHM-551 Thông số kỹ thuật | |
| Kích thước | 1050 ((L) x 1050 ((W) x 1360 mm ((H) |
| Trọng lượng | 320kg |
| Sức mạnhCung cấp | AC220V (50Hz, một pha), 1,5KW |
| Cung cấp không khí | 0.5MPa ~ 0.6MPa |
| Sản xuất chân không | Nhật Bản PISCO máy phát điện chân không |
| Đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 8850cph ((IPC9850) |
| Sự chính xác ngày càng tăng | (XY) ± 0,06mm; CPK≥1.0 |
| Độ chính xác điều khiển | 5μm |
| Chiều cao của thành phần | 12mm |
| Loại thành phần |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, vv (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x270mm ((W) |
| PCB giao hàng | Máy vận chuyển một phần tự động |

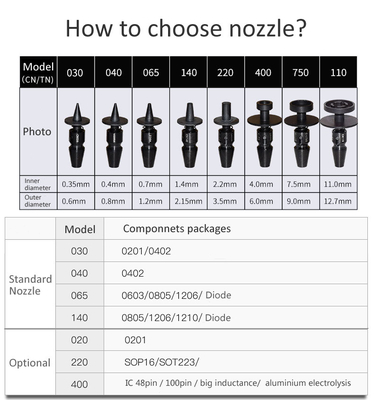

| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 13 lỗ) |
| Hệ thống điều khiển |
Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn |
50 Yamaha8mm khe cắm bơm khí nén / điện tiêu chuẩn (cũng phù hợp với khay IC + thanh / ống / bộ cấp độ rung) |
| Hệ thống thị giác |
Máy ảnh chụp nhanh x 4 (kích thước thành phần áp dụng: 14mmx14mm); Máy ảnh IC x 1 (kích thước thành phần áp dụng: 36mmx36mm); Đánh dấu máy ảnh x 2 |
| CHM-650 Thông số kỹ thuật | |
| Kích thước | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| Trọng lượng | 310kg |
| Sức mạnhCung cấp | AC220V/110V (50Hz, 1 pha), 2.1kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy phát điện chân không |
| Đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 9000cph ((tối ưu) |
| Sự chính xác ngày càng tăng | ±50μm@μ±3σ/chip |
| Độ chính xác điều khiển | 5μm |
| Chiều cao của thành phần | 12mm |
| Loại thành phần |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, vv (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 400mm ((L) x350mm ((W) |
| Chuyển PCB | Vận tải tự động 3 phần đường ray |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 19 lỗ) |
| Hệ thống điều khiển |
Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn |
50 Yamaha 8mm tiêu chuẩn ẩm ẩm / ẩm ẩm điện khe cắm (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác |
Snapshot camerax4 (kích thước thành phần có thể áp dụng:16mmx16mm); IC camerax1 (kích thước thành phần áp dụng:36mmx36mm); Nhãn camerax2 |

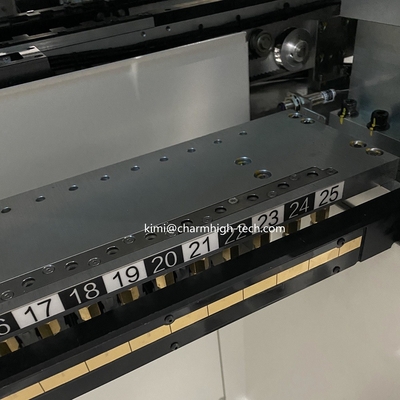

Yamaha feeder khí và feeder điện cả hai tương thích:
Tùy chọn: 8mm, 12mm, 16mm, 24mm, bộ cấp độ rung động, khay IC (mua riêng)
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng của máy, nhà máy đáng tin cậy trực tiếp cung cấp.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
