Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A

Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A
Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A

Hình ảnh lớn :  Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Charmhigh
Chứng nhận: CE
Số mô hình: 3040 / CHMT36VA / T962A
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: $3480
chi tiết đóng gói: hộp bằng gỗ
Thời gian giao hàng: 2-3 ngày
Điều khoản thanh toán: <i>T/T;</i> <b>T / T;</b> <i>Western Union</i> <b>Liên minh miền tây</b>
Khả năng cung cấp: 200 M MONI THÁNG

Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A

Sự miêu tả
Máy in stear: 300 * 400mm (3040) Máy pnp: CHMT36VA (29 Khay nạp 2 đầu + camera kép)
Lò nướng lại: T962A 300 * 320mm kích thước hàn 1500W Sử dụng: Sản xuất hàng loạt nhỏ
Điểm nổi bật:

Dây chuyền sản xuất SMT

,

Máy in bút chì 3040

,

Lò nướng Reflow T962A

Dòng sản phẩm SMT nóng: CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A

Ngôn ngữ tiếng Anh Phiên bản 220v / 110v Được hỗ trợ / Tuyên bố CE

Dây chuyền sản xuất SMT nhỏ:

Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A 0

1.Máy in stencil độ chính xác cao 3040:

Kích thước bàn làm việc 300 * 400mm
Kich thươc in 250 * 400mm
Kích thước khung lưới tối đa 370 * 470mm
Cách máy in sổ tay
Độ dày của chất nền 0-80mm
Bàn làm việc điều chỉnh âm lượng 10mm, điều chỉnh góc ngang
Chiều cao nền tảng in 220mm
độ chính xác lặp lại ± 0,01mm
chế độ định vị Điểm chuẩn hoặc hình dạng lỗ
Kích thước 540 * 370 * 350 mm
Kích thước đóng gói 660 * 500 * 280mm
Cân nặng NW.21Kg GW.22Kg



2. Máy chọn và đặt CHMT36VA (hoạt động với PC bên ngoài)

Mô hình CHM-T36VA
Khu vực PCB 10mm * 10mm - 355mm * 355mm
Du lịch trục XY 420 * 460mm
Phạm vi di chuyển trục Z 15mm
Đầu vị trí 2 cái
Người cho ăn

8mm = 22 chiếc, 12mm = 4 chiếc, 16mm = 2 chiếc, 24mm = 1 chiếc,

Khay IC phía trước = 14pcs, khay IC do người dùng xác định

Thị giác Máy ảnh kép (máy ảnh lên và xuống)
Lái xe Hệ thống truyền động servo bước điều khiển vòng kín, đảm bảo không bao giờ bị mất bước
Tự phát hiện trục Z Có, ngăn ngừa vỡ đầu phun
Kéo ghim tự trả lại Đúng,ngăn chặn kéo gãy chốt
Rò rỉ của phương pháp phát hiện vật liệu Phát hiện chân không, phát hiện tầm nhìn
Tốc độ lắp 4000cph (tầm nhìn tắt);2800cph (tầm nhìn trên)
Gắn kết chính xác ± 0,025mm
Các thành phần 0402-5050, SOP, QFN, (chiều rộng băng: 8MM, 12MM, 16MM, 24MM)
Kích thước máy L 960mm * W 705mm * H 335mm
Bơm chân không -92KPA (2 chiếc, tích hợp, kiểu tắt tiếng)
Nguồn không khí bên ngoài Không cần (máy bơm chân không câm tích hợp sẵn 2 chiếc)
PC bên ngoài Có (phần mềm tương thích với windows7)
Vôn 220V (110V), 50Hz 60Hz
Khối lượng tịnh 65kg
Phần mềm tương thích Altium designer, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS..vv



3. Thông số lò Reflow T962A (cập nhật mới với quạt):

Thương hiệu: PUHUI

Mô hình: T962A

Tình trạng: Thương hiệu mới từ nhà máy

Diện tích hàn tối đa: 20 X 20 cm

Kích thước: 68,4 X 50,4 X 22,5cm

Công suất định mức: 1500W

Thời gian xử lý: 1 ~ 8 phút

Cung cấp: AC110V ~ AC220V / 50 ~ 60HZ



Hình ảnh như sau:

1.Máy in chì 3040 (độ chính xác cao)
Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A 1

2. CHMT36VA Chọn và đặt máy với Hệ thống Vision (cần PC bên ngoài)

Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A 2
Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A 3

Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A 4



Lợi thế cạnh tranh:
1. Phần mềm tiện lợi, Hệ thống Linux nhúng của máy, công nghiệp ổn định bo mạch chính, hoạt động độc lập, không cần máy tính bên ngoài, hoạt động dễ dàng và thuận tiện hơn, học nhanh.
2. Màn hình cảm ứng tích hợp, không cần màn hình ngoài, lưu phòng, thao tác thuận tiện hơn, chuột USB cũng được hỗ trợ.
3. Hai camera tầm nhìn trên và dưới, sửa vị trí của từng thành phần, bạn có thể xem hình ảnh tầm nhìn từ màn hình cho mọi thành phần. (
kích thước thành phần tối đa 22 * ​​22mm)
4. Nó có cố định kẹp PCB linh hoạt, phù hợp với các kích thước khác nhau của PCB.
5. Nó được hỗ trợ khay IC tùy chỉnh, Khay IC có thể cố định trên bàn máy.

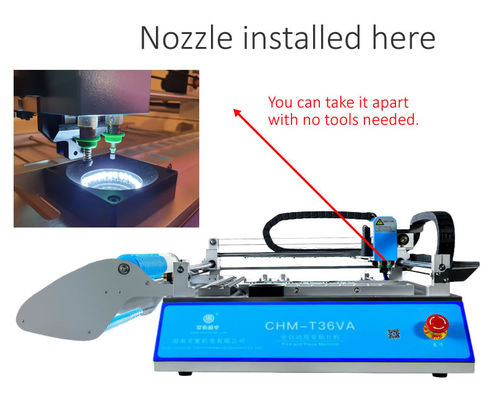

6. Hai đầu gắn với 2 chiếc Đầu phun Juki, Đầu phun Juki nam châm bên trong nên có thể tháo bằng ngón tay, không cần tháo rời bằng cờ lê, vòi phun góc quay -180 độ đến +180 độ.
7. Máy tất cả trong một, Bộ nạp 29 cái bao gồm trong máy, không cần mua các bộ phận khác, máy là săn sang lam việc.
số 8. Phát hiện trục Z, mkim kéo của achine tự động trở về điểm gốc để tránh bị hỏng đầu phun.

9. Hỗ trợ thành phần chiều cao tối đa 5mm.
10. Điều khiển vòng kín, Trục X, Y với bộ mã hóa, không bị lệch bước.
11. PCB được hiệu chỉnh theo vị trí hai thành phần, sau đó các thành phần còn lại sẽ được hiệu chuẩn tự động.
12. Dấu hiệu hiệu chỉnh tự động 2 điểm, nó sẽ được tự động hiệu chỉnh trước mỗi lần chạy, đảm bảo mọi việc gắn PCB chính xác.
13. Với tính năng phát hiện chân không, với chế độ cho ăn tự động, nếu một bộ phận bị hút bị lệch, nó sẽ tự động ném nó đến khu vực lắng đọng, sau đó chọn một bộ phận mới để gắn lại.

14. Với phát hiện tầm nhìn, máy ảnh sẽ tự động điều chỉnh góc thành phần và đặt trên bảng mạch PCB đúng vị trí.Nếu người đứng đầu không nhặt linh kiện, camera sẽ phát hiện và quay lại lấy, 3 lần không nhặt, máy sẽ báo và dừng, sau khi cấp nguyên liệu thì tiếp tục hoạt động, không cần bắt đầu lại.

15. Đi kèm với công cụ convert (phiên bản PC), chỉnh sửa file công việc trong máy tính và nạp file công việc vào máy bằng cổng USB, nhanh chóng và tiện lợi.
16. Hỗ trợ tấm ván.
17. Nếu bạn không có tệp PCB, bạn có thể tạo một tệp công việc mới để lập trình trực tiếp trong máy.

18. Hỗ trợ bước đơn.

19. Hỗ trợ cắt băng / vật liệu rời / vật liệu ống.

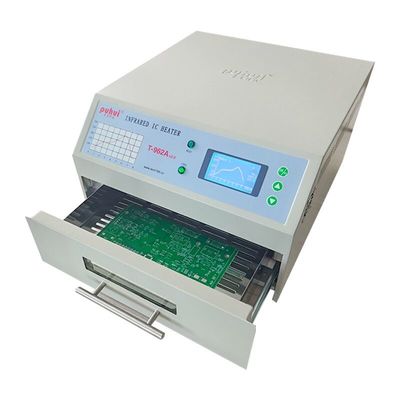

 3. Lò nướng Reflow T962A (LOẠI MỚI có xả)

Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A 5

  Tại sao chọn Charmhigh?
1. mô tả chuyên nghiệp và lưu phòng.
2. hoạt động thân thiện với người dùng, không cần kỹ sư SMT chuyên nghiệp, thiết bị cấp thấp
3.Một máy - Hoạt động tích hợp, không cần thêm máy bơm hoặc PC hoặc bất kỳ thiết bị hỗ trợ nào
4. độ chính xác và độ tin cậy cao, tạo nên sự đào tẩu của công việc thủ công
5. Chi phí hiệu quả, giảm chi phí để sở hữu một dây chuyền sản xuất SMT tự động chuyên nghiệp
6. chuyển phát nhanh quốc tế với dịch vụ tận nơi, giao hàng 3-5 ngày làm việc
7.Đặc biệt cho nghiên cứu và phát triển trong phòng thí nghiệm, mẫu, để tránh bất kỳ tiết lộ bằng sáng chế và thiết kế.

8.Một máy tương đương với 5 nhân viên hàn, dễ dàng quản lý và tiết kiệm chi phí.Tốt cho sản xuất hàng loạt nhỏ.

9.Charmhigh Là nhà máy cung cấp, tất cả các bộ phận máy móc của chúng tôi được nghiên cứu và sản xuất bởi chính chúng tôi.Sau khi dịch vụ phụ tùng không bao giờ ngừng.

10. Charmhigh là nhà sản xuất máy SMT Pick and Place chuyên nghiệp từ năm 2009. Tất cả phần mềm đều do chúng tôi nghiên cứu.

Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A 6

Dây chuyền sản xuất SMT nóng CHMT36VA + Máy in chì 3040 + Lò nướng Reflow T962A 7

Q1: Thời gian dẫn đầu của sản phẩm của bạn là gì?(Bạn cần chuẩn bị hàng hóa của tôi trong bao lâu?)

A: 2-3 ngày cho máy 1-3 đơn vị.5-15 ngày đối với đơn đặt hàng sản xuất hàng loạt (dựa trên số lượng khác nhau).



Q2: Làm thế nào bạn sẽ cung cấp hàng hóa của tôi cho tôi?

A: Chúng tôi thường vận chuyển bằng các chuyển phát nhanh quốc tế như DHL, UPS, FedEx, TNT để giúp khách hàng của chúng tôi nhận hàng nhanh chóng.Đối với số lượng lớn hơn, vận chuyển bằng đường hàng không hoặc đường biển.



Q3: Tôi cần đợi bao lâu trước khi hàng hóa của tôi đến nơi?

A: 3-7 ngày đối với chuyển phát nhanh quốc tế.5-8 ngày đối với vận chuyển hàng không.20-40 ngày đối với vận chuyển đường biển.



Q4: Chất lượng sản phẩm của bạn là gì?

A: Nguyên liệu của chúng tôi được mua từ các nhà cung cấp đủ điều kiện, chất lượng tốt nhất ở Trung Quốc.Và các kỹ sư của chúng tôi đều có trên 20 năm kinh nghiệm về Máy móc, đảm bảo chất lượng và chức năng tốt.Bây giờ chất lượng và phản hồi của CharmHigh là tốt hơn các thương hiệu khác ở Trung Quốc.



Dịch vụ trọn gói tiêu chuẩn:
Gói P & Ps của chúng tôi là gói gỗ xuất khẩu tiêu chuẩn để tránh hư hỏng trong quá trình vận chuyển.



Dịch vụ vận chuyển:

Đối với gói hàng dưới 200 kg, bạn có thể sử dụng DHL, Fedex hoặc các công ty chuyển phát nhanh khác, Đối với số lượng lớn, bạn có thể sử dụng đường biển.


Sự bảo đảm:

Máy nguyên bộ có thời gian bảo hành 1 năm kể từ khi mua và dịch vụ trọn đời.
Chúng tôi luôn cung cấp các phụ tùng thay thế của máy móc, nguồn hàng trực tiếp đáng tin cậy.
Chúng tôi cung cấp Q / A trực tuyến và hỗ trợ khắc phục sự cố và dịch vụ tư vấn kỹ thuật.

Cung cấp dịch vụ sau bán hàng 1-1.

Mỗi máy 100% kiểm tra tốt trước khi xuất xưởng.
