Máy chọn và đặt 4 đầu cao cấp CHM-551P

Máy chọn và đặt 4 đầu cao cấp CHM-551P
Máy chọn và đặt 4 đầu cao cấp CHM-551P Máy chọn và đặt 4 đầu cao cấp CHM-551P Máy chọn và đặt 4 đầu cao cấp CHM-551P Máy chọn và đặt 4 đầu cao cấp CHM-551P Máy chọn và đặt 4 đầu cao cấp CHM-551P

Hình ảnh lớn :  Máy chọn và đặt 4 đầu cao cấp CHM-551P

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Charmhigh
Chứng nhận: CE
Số mô hình: CHM-551P
Tài liệu: Charmhigh CHM-551P - Catalo...og.pdf
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: $11,000
chi tiết đóng gói: Hộp gỗ
Thời gian giao hàng: 2-5 ngày
Điều khoản thanh toán: T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 50 mỗi tháng

Máy chọn và đặt 4 đầu cao cấp CHM-551P

Sự miêu tả
trung chuyển: 50 chiếc Bộ nạp Yamaha (bộ nạp khí nén & điện) Hệ điều hành: Windows (đi kèm với PC và chuột bàn phím)
hiệu chuẩn Fiducial: Tự động hiệu chỉnh Điểm đánh dấu Gắn độ chính xác: (XY) ±0,06mm CPK ≥1,0
Chiều cao thành phần: 12mm Kích thước: 1050mm(D)x1050mm(W)x885mm(H)
vòi phun: Bộ thay đổi đầu phun tự động với thư viện đầu phun 13 chiếc Kích thước tối đa PCB: 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W) (Tiêu chuẩn); 600mm(L)x350mm(W) (Op
Trọng lượng tịnh: 200kg tốc độ lắp: 11500CPH(optimal); 11500CPH (tối ưu); IPC9850:8850cph IPC9850:8850cph

Máy gắp linh kiện SMT 4 đầu cao cấp CHM-551P Prototyping chính xác
Tổng quan sản phẩm

CHM-551P là máy gắp linh kiện SMT 4 đầu thế hệ mới, được thiết kế cho việc lắp ráp SMT có độ chính xác cao trong sản xuất điện tử và các ứng dụng R&D. Được chế tạo với khung gang chịu lực nặng, máy cấp công nghiệp này mang lại sự ổn định kết cấu vượt trội, giảm rung động và cải thiện đáng kể độ chính xác và tốc độ gắp.

Tính năng chính
  • Hỗ trợ kiểm tra CPK
  • Thay đổi đầu gắp tự động (thư viện 13 đầu gắp)
  • Bù nhiệt
  • Tự động vận chuyển
  • Tốc độ tối ưu: 14.400 CPH
  • Cấu tạo bằng gang
Ứng dụng
  • Lắp ráp PCB quy mô nhỏ đến vừa
  • Sản xuất dải đèn LED và bóng đèn
  • Sản xuất theo hợp đồng điện tử (EMS)
  • Tạo mẫu R&D
  • Các tổ chức giáo dục
  • Dây chuyền sản xuất SMT đang phát triển
Thông số kỹ thuật
Kích thước 1020mm(D) x 1180mm(R) x 1450mm(C)
Trọng lượng 556kg
Nguồn điện AC220V (50Hz, một pha) 1.5kw (công suất trung bình 350w)
Cung cấp khí 0.5MPa ~0.7MPa
Tạo chân không Bơm chân không tích hợp
Số lượng đầu gắp 4 đầu
Tốc độ gắp 14.400 CPH (tối ưu)
Độ chính xác gắp (XY)±0.035mm; CPK≥1.0
Chiều cao linh kiện 12mm
Loại linh kiện 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, v.v. (điện trở/tụ điện/diode/triode/LED/IC, v.v.) từ 0201 đến linh kiện lớn hơn kích thước 30*30mm
Độ dày PCB 0.6mm~3.5mm
Kích thước PCB 350mm(D)x270mm(R) (Tiêu chuẩn); 600mm(D)x350mm(R) (Tùy chọn)

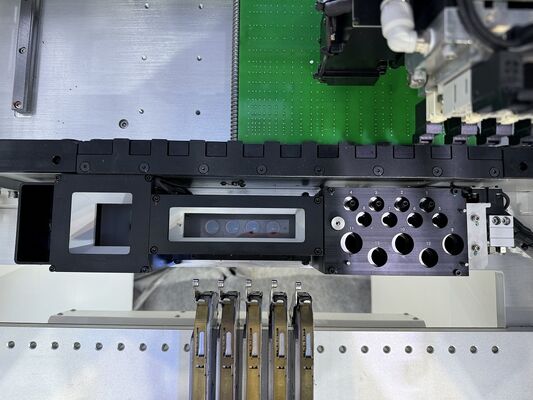

Thay đổi đầu gắp Thay đổi đầu gắp tự động (thư viện 13 lỗ cắm đầu gắp)
Hệ thống điều khiển Hệ thống Linux, trang bị màn hình, bàn phím và chuột
Hệ thống truyền động Trục X&Y được điều khiển bằng động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt
Hệ thống truyền động Vít me bi + dẫn hướng tuyến tính
Hệ thống cấp liệu 50 khay cấp liệu khí nén/điện Yamaha 8mm tiêu chuẩn (cũng phù hợp cho khay IC và khay thanh)
Hệ thống thị giác Camera chụp nhanh x4 (kích thước linh kiện áp dụng: 14mm*14mm); Camera IC x1 (kích thước linh kiện áp dụng: 30mm*30mm); Camera đánh dấu x2

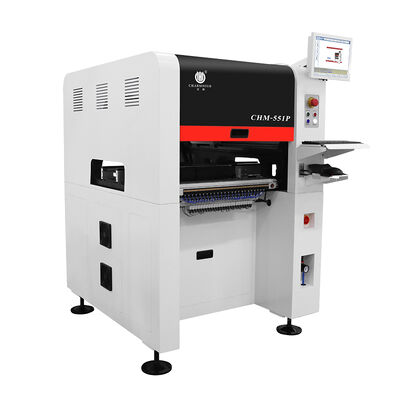

Tổng quan máy
CHM-551P Pick and Place Machine
Khả năng tương thích khay cấp liệu

Hoạt động với các khay cấp liệu khí nén & điện Yamaha tiêu chuẩn phổ thông (mua riêng):

  • Khay cấp liệu điện 8mm/12mm/16mm/24mm/32mm/44mm
  • Khay cấp liệu khí nén 8x4mm/12mm/16mm/24mm/32mm/44mm
  • Khay cấp liệu rung
Feeder compatibility options
Lắp đặt bởi khách hàng
Customer site installation

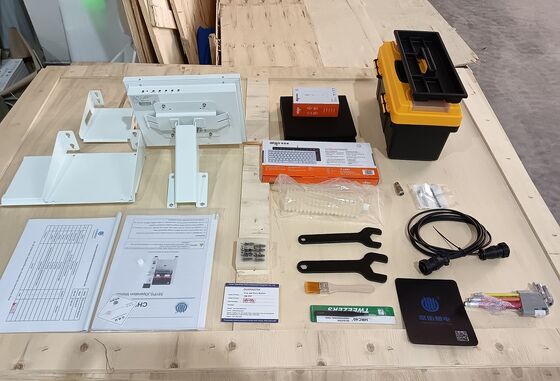

Danh sách phụ tùng
Máy gắp linh kiện 1 Nhíp 1
Đầu gắp 8 Cờ lê lục giác trong 1
Hộp dụng cụ 1 Dầu bôi trơn 1
Thẻ bảo hành 1 Bộ lọc 4
Sách hướng dẫn sử dụng 1 Đầu nối nhanh 1
Báo cáo thử nghiệm 1 Miếng lót chuột 1
Bàn chải 1 Cáp nguồn 1
Parts and accessories included
Tại sao chọn CHM-551P Nâng cấp?

Với cấu tạo bằng gang, thiết kế tiết kiệm không gian theo chiều dọc và độ chính xác được cải thiện, CHM-551P mang lại hiệu suất gắp SMT cấp công nghiệp với mức giá cạnh tranh. Thời gian giao hàng 2-4 ngày với hàng có sẵn.

Lưu ý quan trọng

Máy gắp linh kiện là bộ hoàn chỉnh với tất cả các phụ kiện đi kèm trong gói, máy sẵn sàng sử dụng!

Điều duy nhất bạn cần chuẩn bị là một máy nén khí bên ngoài (cung cấp khí cho các khay cấp liệu khí nén).

Vui lòng mua máy này một cách tự tin.

Dịch vụ & Bảo hành

Toàn bộ máy có thời gian bảo hành 1 năm kể từ ngày mua và dịch vụ trọn đời.

Chúng tôi luôn cung cấp phụ tùng thay thế cho máy, cung cấp trực tiếp từ nhà máy có đảm bảo.

Chúng tôi cung cấp dịch vụ hỏi đáp trực tuyến và hỗ trợ khắc phục sự cố và dịch vụ tư vấn kỹ thuật.

Chúng tôi cung cấp dịch vụ hậu mãi một kèm một.Mỗi máy được kiểm tra 100% trước khi xuất xưởng.
