Thông tin chi tiết sản phẩm:
|
| kích thước TC06: | 890x1450x1500mm(LxWxH) | trọng lượng tịnh: | 960kg |
|---|---|---|---|
| Quyền lực: | AC220V (50 Hz, 1 pha) | tốc độ tối ưu: | 27800 CPH |
| trung chuyển: | Hỗ trợ bộ nạp điện NXT 50pcs | kích thước PCB: | 350mm (L) * 300mm (W) |
| Thành phần tối thiểu và tối đa: | IC 01005 đến 36 * 36mm | Chiều cao tối đa của thành phần: | 12mm |

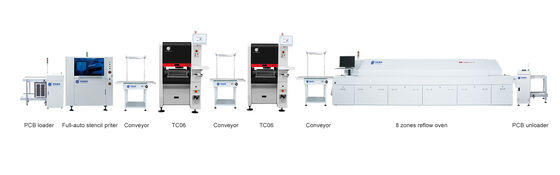

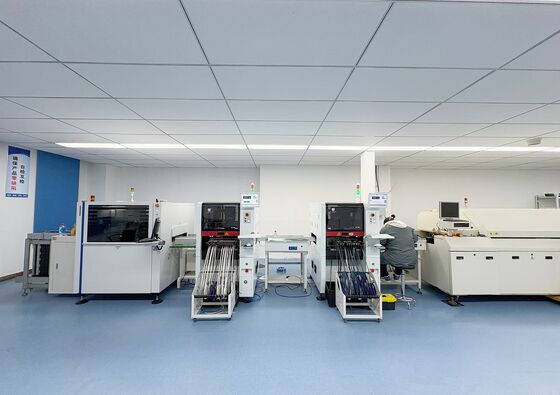

Dây chuyền sản xuất SMT hoàn toàn tự động với hai máy gắp và đặt TC06
Dây chuyền lắp ráp SMT với hai máy gắp và đặt TC06 cao cấp cho sản xuất PCBA hiệu quả.

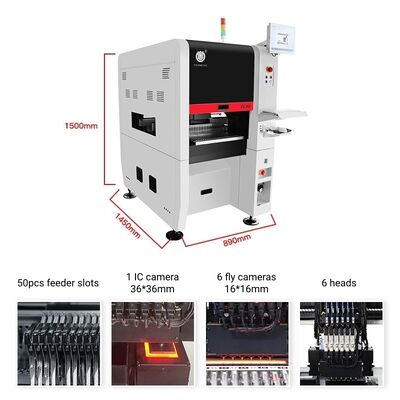

| Kích thước | 890mm(D)x1450mm(R)x1500mm(C) |
| Trọng lượng | 900kg |
| Nguồn điện | AC220V (50Hz, một pha), 3kW |
| Cung cấp khí | 0.5MPa ~0.7MPa |
| Tạo chân không | Bơm chân không tích hợp |
| Số lượng đầu gắp | 6 |
| Tốc độ gắp | 27800cph (tối ưu) |
| Độ chính xác gắp | (xy)+30μm, CPK≥1.0 |
| Chiều cao linh kiện | ≤12mm |
| Loại và phạm vi linh kiện | Loại trừ điện trở tụ điện, diode hình trụ, tụ nhôm, SOT, SOP, QFP, QFN, BGA, v.v. - Kích thước inch từ 01005 đến 36*36mm và gắp linh kiện lớn hơn |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm(D)x300mm(R) |
| Vận chuyển PCB | Vận chuyển tự động 3 ray, thiết bị hỗ trợ PCB |
| Thay đổi đầu gắp | Tự động thay đổi đầu gắp (thư viện đầu gắp 19 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ điều hành Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống truyền động | Trục X&Y được điều khiển bởi động cơ servo Panasonic |
| Hệ thống truyền dẫn | Vít nối đất + Ray dẫn hướng |
| Hệ thống cấp liệu | 50 bộ cấp liệu NXT 8mm tiêu chuẩn (cũng phù hợp với khay IC và bộ cấp liệu dạng que) |
| Hệ thống nhìn | Camera bay x 6 (kích thước linh kiện áp dụng: 16mmx16mm); Camera IC x 1 (kích thước linh kiện áp dụng: 36mmx36mm); Camera đánh dấu x 2 |
| Mục | Số lượng | Mục | Số lượng |
|---|---|---|---|
| Máy gắp và đặt TC06 | 1 | Dầu bôi trơn | 1 |
| Đầu gắp | 8 | Bộ lọc | 4 |
| Hộp dụng cụ | 1 | Đầu nối nhanh | 1 |
| Phiếu bảo hành | 1 | Miếng lót chuột | 2 |
| Sách hướng dẫn sử dụng | 1 | Cáp nguồn | 2 |
| Báo cáo kiểm tra | 1 | Bàn phím | 1 |
| Bàn chải | 1 | Miếng lót chuột | 1 |
| Nhíp | 1 | Màn hình LCD | 1 |
Toàn bộ máy có thời gian bảo hành 1 năm kể từ ngày mua và dịch vụ trọn đời.
Chúng tôi luôn cung cấp phụ tùng thay thế cho máy, cung cấp trực tiếp từ nhà máy có đảm bảo.
Chúng tôi cung cấp dịch vụ hỏi đáp trực tuyến, hỗ trợ khắc phục sự cố và tư vấn kỹ thuật.
Mỗi máy đều được kiểm tra kỹ 100% trước khi xuất xưởng.
