Thông tin chi tiết sản phẩm:
|
| hàn dán máy in: | Máy in Semi-Auto Printer 3250 | Chọn n nơi mahcine: | Charmhigh TC06 (6 đầu) |
|---|---|---|---|
| Lò phản xạ: | 6 vùng, UP6+Down6 | máy móc khác: | Băng tải SMT 60cm |
CPK >1.0, hỗ trợ 01005, tốc độ 27800cph, chiều rộng 890mm thiết kế hẹp Charmhigh TC06 tự động SMT chọn và đặt máy được thiết kế để nhanh chóng, chính xác PCB lắp ráp. với một chiều rộng nhỏ gọn 890mm, nó được thiết kế để phù hợp dễ dàng trong thang máy tiêu chuẩn. Nó là máy chọn và đặt hoàn hảo cho các công ty mới thành lập. Chúng tôi khuyên bạn nên sử dụng nó để lắp ráp chính xác. Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.Tiết kiệm tiền để mua máy móc.
Máy chọn và đặt SMT 6 đầu cao cấp TC06
Tổng quan sản phẩm
Thông số kỹ thuật
Kích thước
890mm ((L) x 1450mm ((W) x 1500mm ((H)
Trọng lượng
900kg
Cung cấp điện
AC220V (50Hz, một pha), 3kW
Cung cấp không khí
0.5MPa ~ 0.7MPa
Sản xuất chân không
Máy bơm chân không tích hợp
Số lượng đầu gắn
6
Tốc độ lắp đặt
27800cph (tối ưu)
Sự chính xác ngày càng tăng
(xy) + 30μm, CPK≥1.0
Chiều cao của thành phần
≤ 12mm
Loại và phạm vi thành phần
Trừ điện tụ kháng cự, diode hình trụ, điện tụ nhôm, SOT, SOP, QFP, QFN, BGA, vv. Kích thước inch 01005 đến 36 * 36mm và lắp đặt các thành phần lớn hơn
Độ dày PCB
0.6mm~3.5mm
Kích thước PCB
350mm ((L) x 300mm ((W)
Chuyển PCB
Máy vận chuyển tự động 3 đường ray, thiết bị hỗ trợ PCB
Thay đổi vòi
Thay đổi vòi phun tự động (thư viện vòi phun 19 lỗ)
Hệ thống điều khiển
Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột
Hệ thống ổ đĩa
Trục X&Y được điều khiển bởi động cơ servo của Panasonic
Hệ thống truyền tải
Vít nối đất + Hướng dẫn tuyến tính
Hệ thống cho ăn
50 NXT 8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ đắp thanh)
Hệ thống thị giác
Máy ảnh bay x 6 (kích thước thành phần áp dụng: 16mmx16mm); Máy ảnh IC x 1 (kích thước thành phần áp dụng: 36mmx36mm); Máy ảnh đánh dấu x 2

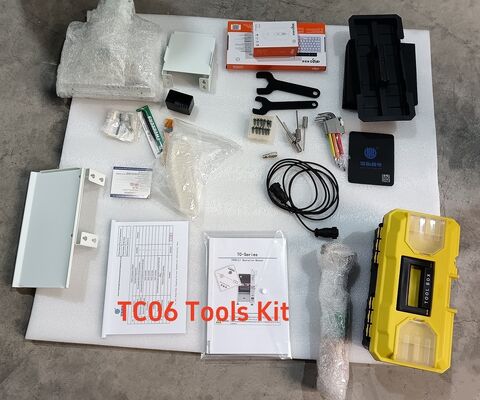

Danh sách các bộ phận tiêu chuẩn
Điểm
Số lượng
Điểm
Số lượng
TC06 Máy chọn và đặt
1
Dầu bôi trơn
1
Các vòi phun
8
Bộ lọc
4
Hộp dụng cụ
1
Kết nối nhanh
1
Thẻ bảo hành
1
Khung chuột
2
Sổ tay người dùng
1
Cáp điện
2
Báo cáo thử nghiệm
1
Bàn phím
1
Phẫu thuật
1
Khung chuột
1
Cụm
1
LCD
1

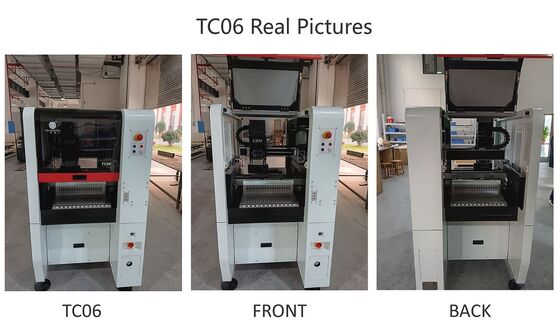

Hình ảnh sản phẩm

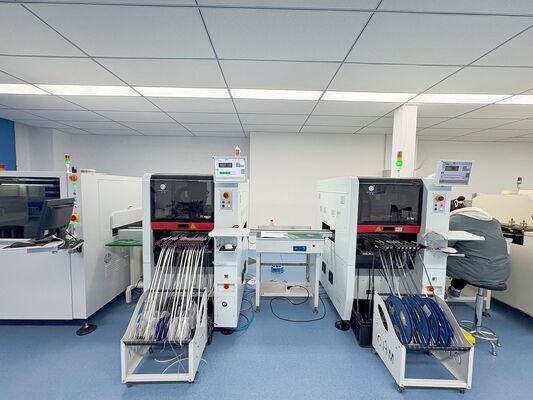

Hội thảo khách hàng
Dịch vụ & Bảo hành
Hỗ trợ kỹ thuật
