Thông tin chi tiết sản phẩm:
|

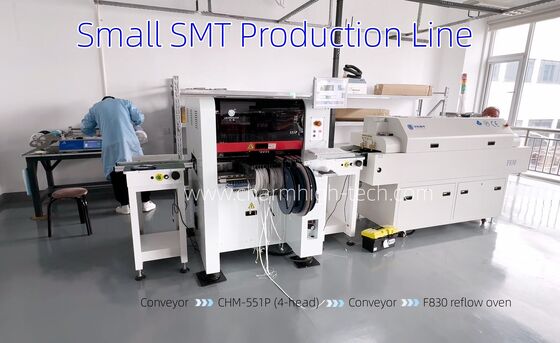

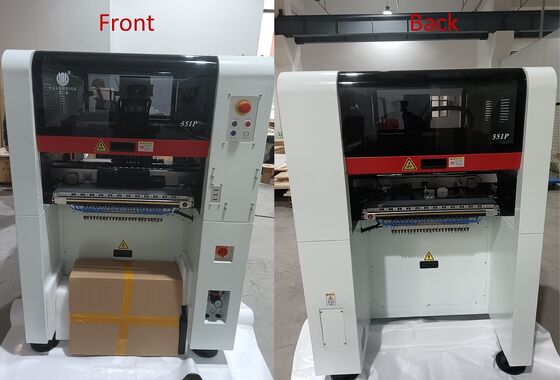

| hàn dán máy in: | Máy in stencil bán tự động CHM-3250 | Chọn n nơi mahcine: | Charmhigh chm-551p (4 đầu) |
|---|---|---|---|
| Lò phản xạ: | CHM-F830-PC (4 vùng, up4+down4, có ray, có PC) | máy móc khác: | Băng tải SMT 50/ 60cm |
| Làm nổi bật: | Lò nướng lại SMT để lắp ráp PCB,Lò nướng lại CHM-551P độ chính xác cao,Lò dây chuyền sản xuất SMT F830 |
||
| Kích thước | 1020mm(D) × 1180mm(R) × 1450mm(C) |
| Trọng lượng | 556kg |
| Nguồn điện | AC220V (50Hz, một pha) 1.5kW (công suất trung bình 350W) |
| Nguồn khí | 0.5MPa ~ 0.7MPa |

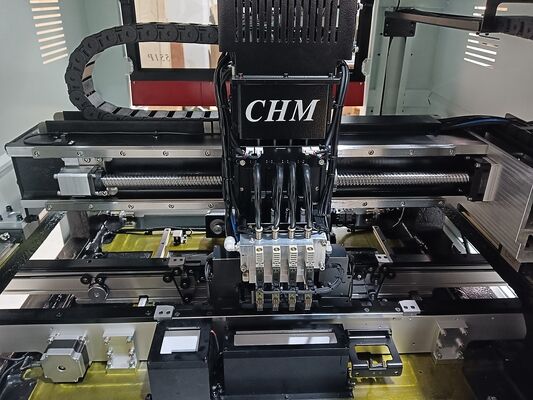

| Số lượng đầu gắp | 4 đầu |
| Tốc độ gắp | 14.400 CPH (tối ưu) |
| Độ chính xác gắp | (XY)±0.035mm; CPK≥1.0 |
| Chiều cao linh kiện | 12mm |
| Loại linh kiện | 0201/0402/0603 đến 5050/SOT/SOP/QFP/QFN/BGA, v.v. Điện trở/tụ điện/diode/triode/LED/IC, v.v. Linh kiện từ 0201 đến lớn hơn lên đến kích thước 30×30mm |
| Độ dày PCB | 0.6mm ~ 3.5mm |
| Kích thước PCB | 350mm(D) × 270mm(R) (Tiêu chuẩn) 600mm(D) × 350mm(R) (Tùy chọn) |
| Thay đổi đầu gắp | Thay đổi đầu gắp tự động (thư viện đầu gắp 13 lỗ) |
| Hệ thống điều khiển | Hệ thống Linux với màn hình, bàn phím và chuột |
| Hệ thống truyền động | Động cơ servo trục X&Y với gia tốc/giảm tốc đường cong S linh hoạt |
| Hệ thống truyền động | Vít me bi + dẫn hướng tuyến tính |

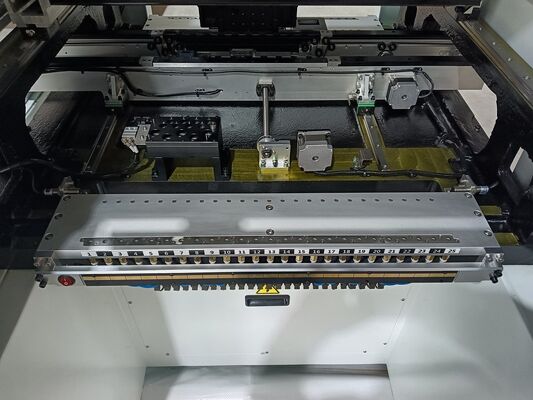

| Hệ thống cấp liệu | 50 bộ cấp liệu khí nén/điện Yamaha 8mm tiêu chuẩn Thích hợp cho khay IC và bộ cấp liệu dạng que |
| Hệ thống thị giác | 4 camera chụp nhanh (linh kiện lên đến 14×14mm) 1 camera IC (linh kiện lên đến 30×30mm) 2 camera đánh dấu |

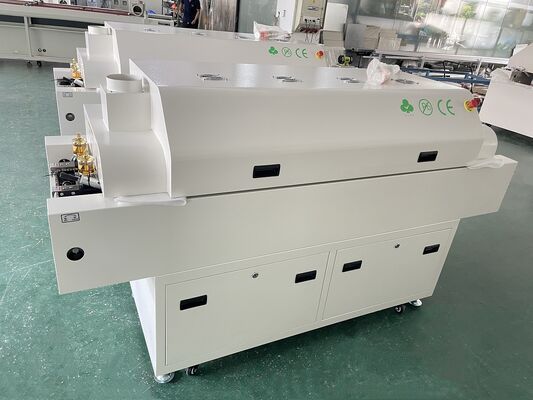

| Mẫu mã | CHM-F830-PC (điều khiển bằng PC, 4 vùng trên + 4 vùng dưới, chiều rộng 300mm) |
| Vùng gia nhiệt | 4 trên + 4 dưới |
| Chiều dài gia nhiệt | 1400mm |
| Vùng làm mát | 2 |
| Chiều rộng PCB tối đa | Chiều rộng lưới 300mm, Ray điều chỉnh 200mm |
| Chiều cao băng tải | Lưới 880±20mm |
| Hệ thống vận chuyển | Băng tải lưới + Băng tải ray |
| Tốc độ băng tải | 0-2000mm/phút |
| Nguồn điện | 5 dây 380V 50/60Hz |
| Công suất khởi động | 10kW |
| Công suất hoạt động | Khoảng 2.5kW |
| Hệ thống điều khiển | PC công nghiệp + màn hình |
| Thời gian khởi động nóng | 15-20 phút |
| Dải nhiệt độ | Nhiệt độ phòng - 350°C |
| Điều khiển nhiệt độ | PC công nghiệp + điều khiển mô-đun nhiệt độ, Trình điều khiển SSR |
| Độ chính xác nhiệt độ | ±1°C |
| Lỗi phân bố nhiệt độ | ±3°C |
| Trọng lượng tịnh | Khoảng 230kg |
| Kích thước | 2500mm(D) × 650mm(R) × 1400mm(C) |
