Thông tin chi tiết sản phẩm:
|
| thủ trưởng: | 6pcs (với vị trí thay đổi tự động của vòi phun 19PCS) | kích thước PCB: | 350mm (L) * 300mm (W) |
|---|---|---|---|
| Tốc độ: | 27800 cph (điều kiện tốt nhất theo công ty của chúng tôi) | trung chuyển: | Hỗ trợ bộ nạp điện NXT 50pcs |
| Thành phần: | 01005, 0201,0402, -5050, SOP, QFN, BGA đến 36*36mm | Chiều cao thành phần tối đa: | 12mm |
| Máy ảnh: | Camera IC: 1pcs (36x36mm); Camera bay: 6pcs (16x16mm); Đánh dấu camera: 2pcs | giao hàng PCB: | Giao hàng tự động 3 chiếc có đường ray, chiều rộng có thể được điều chỉnh bằng phần mềm |
| Cấu trúc: | 890mm (l) x1450mm (w) x1500mm (h) | Nguồn cung cấp điện: | AC220V (50 Hz, 1 pha) |
| loại trung chuyển: | Máy cấp điện Fuji NXT | Động cơ: | Động cơ servo panasonic |
| Độ dày PCB: | 0,6-3,5mm | Trọng lượng ròng: | 900kg |
Đẹp nhưng mạnh mẽ!
TC06 Máy chọn và đặt SMT tốc độ cao 6 đầu hẹp với nền tảng sắt đúc tích hợp
Máy chọn và đặt mô-đun SMT6 Đầu 50 máy cho ăn, hỗ trợ 01005 CPK>1.0
89cm chiều rộng, phù hợp với hầu hết các cửa văn phòng và thang máy!
Máy sản xuất PCB, dây chuyền lắp ráp PCB tự động, thương hiệu hàng đầu của Chiense Charmhigh
1Số mẫu: TC06
2Thương hiệu:
3- Cấu hình chính:Tự động đầy đủ trong dòng + PCB tự động giao hàng + 6 đầu 50 feeders +(xy) + 30μm,CPK>1.0 + trục X & Y được điều khiển bởi động cơ servo Panasonic + thay đổi vòi tự động + 9 máy ảnh + Vít đất & Hướng dẫn tuyến tính +Trả thù nhiệt + Tốc độ tối ưu: 27800CPH

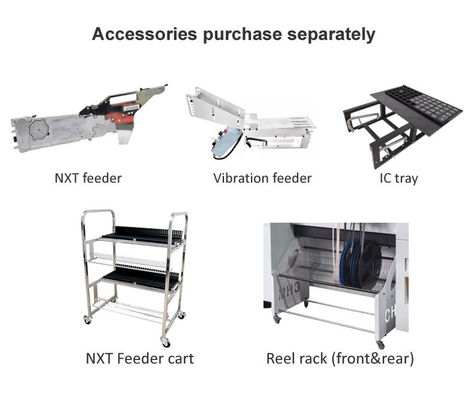

4. Feeder: Fuji Electric feeder (mua riêng)
5. PCB diện tích:350mm ((L) * 300mm ((W)
6. Đi kèm với máy tính & bàn phím & chuột với hệ thống Windows
7. Thành phần: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... tối đa 36*36mm IC
8- Kích thước: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, một pha); Trọng lượng ròng: 900kg
9Thời gian giao dịch: 5-7 ngày làm việc
10. Chuyển hàng: bằng đường biển / lấy từ nhà máy của chúng tôi trực tiếp / gửi đến kho Trung Quốc
11Phương pháp thanh toán: chuyển tiền (T/T)
12Bao bì: hộp gỗ dán
Điểm nổi bật:
1.Hỗ trợ thử nghiệm CPK
2.Hỗ trợ IC Pin Recognition
3.Tự động bù nhiệt
4.Tự động thay đổi vòi
5. Mở 89cm.
6.Hỗ trợ 01005, tốc độ tối đa 27800CPH
Charmhigh kênh YouTube: https://www.youtube.com/@KimiLiuCharmhigh/video
TC06 Video làm việc, gắn 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 làm việc cùng nhau: https://www.youtube.com/watch?v=x7ChkUV0HG4

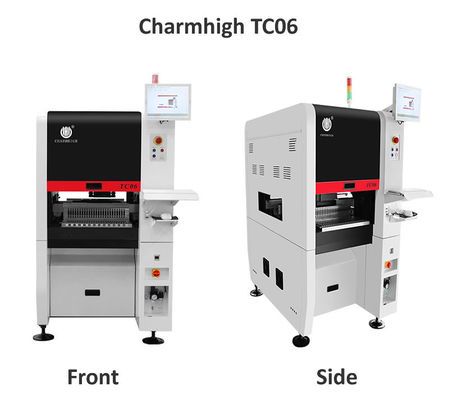

Charmhigh TC06 tham số:
| Kích thước |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| Trọng lượng | 900kg |
| Cung cấp điện | AC220V (50Hz, một pha), 3kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy bơm chân không tích hợp |
| Số lượng đầu gắn | 6 |
| Tốc độ lắp đặt | 27800cph (tối ưu) |
| Sự chính xác ngày càng tăng | (xy) + 30μm, CPK≥1.0 |
| Chiều cao của thành phần | ≤ 12mm |
|
Loại thành phần & Phạm vi thành phần |
- Trừ điện tụ kháng cự, diode hình trụ, nhôm - Cỡ inch.01005 đến 36*36mm, và các thành phần lớn hơn gắn |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x300mm ((W) |
| Chuyển PCB | Máy vận chuyển tự động 3 đường ray, thiết bị hỗ trợ PCB |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 19 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa |
Trục X&Y được điều khiển bởiĐộng cơ phụ trợ của Panasonic |
| Hệ thống truyền tải | Vít nối đất + Hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 NXT 8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh bay x 6 (kích thước thành phần áp dụng: 16mmx16mm); Máy ảnh IC x 1 (kích thước thành phần áp dụng: 36mmx36mm); Đánh dấu máy ảnh x 2 |
Danh sách phần:
| Điểm | Số lượng | Điểm | Số lượng |
| TC06 Máy chọn và đặt | 1 | Dầu bôi trơn | 1 |
| Các vòi phun | 8 | Bộ lọc | 4 |
| Hộp dụng cụ | 1 | Kết nối nhanh | 1 |
| Thẻ bảo hành | 1 | Khung chuột | 2 |
| Sổ tay người dùng | 1 | Cáp điện | 2 |
| Báo cáo thử nghiệm | 1 | Bàn phím | 1 |
| Phẫu thuật | 1 | Khung chuột | 1 |
| Cụm | 1 | LCD | 1 |
Charmhigh TC06, 6 đầu 50 feeders:
Máy này nhỏ gọn và đáng yêu, nhưng lại cực kỳ mạnh mẽ.
Ưu điểm của TC06:
- Hỗ trợ CPK là một chìa khóa quan trọng để chọn một máy chọn và đặt, làm cho quy trình sản xuất SMT ổn định hơn.
-ANC: Thay đổi vòi phun tự động, vòi phun có thể được phân bổ tự động theo các thành phần, làm cho sản xuất SMT thông minh hơn và hiệu quả hơn.
- Đầu lắp đặt phổ quát chính xác cao: một máy có thể đáp ứng nhu cầu lắp đặt của các thành phần khác nhau với sự ổn định cao
-Cấu trúc cơ sở bằng sắt đúc, máy chọn và đặt chạy trơn tru ở tốc độ cao, tốt hơn so với đá cẩm thạch.
- Trục X & Y được điều khiển bởi động cơ servo Panasonic đảm bảo sự ổn định và chính xác lâu dài của máy.
Charmhigh TC06: phát hiện CPK qua,TC06:CPK≥1.0, Hỗ trợ 01005,mô hình chính xác cao.

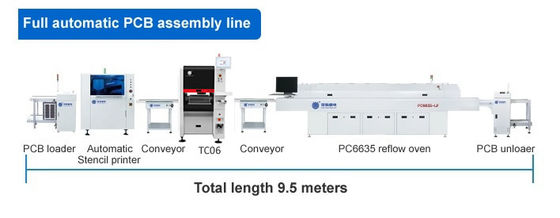

Khuyến nghị dây chuyền sản xuất SMT:

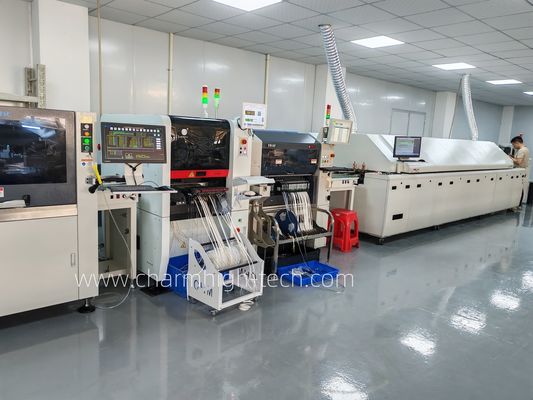

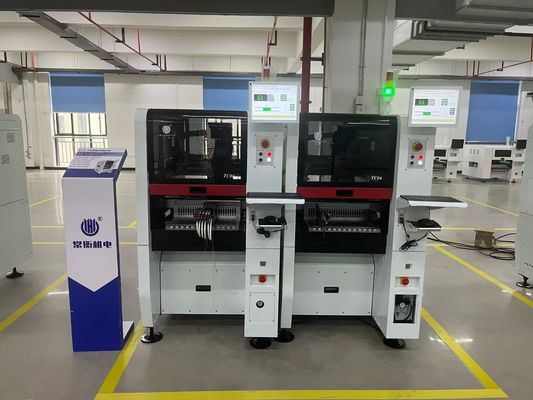

Các mẫu lắp đặt:
Nhà máy trực tiếp cung cấp:
TC06 Bao bì mạnh:
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
