Thông tin chi tiết sản phẩm:
|
| Repeatability: | ±0.01mm | Printing Accuracy: | ±0.025mm |
|---|---|---|---|
| Printing Speed / Cycle Time: | <7.5s (Exclude Printing & Cleaning); <19s(Included Printing & Cleaning) | Max PCB Size: | 400*340mm |
| Min PCB Size: | 50*50mm | PCB thickness: | 0.4~6mm |
| Dimension: | 1500mm x 1440mm x 1480mm | Net weight: | 900kg |

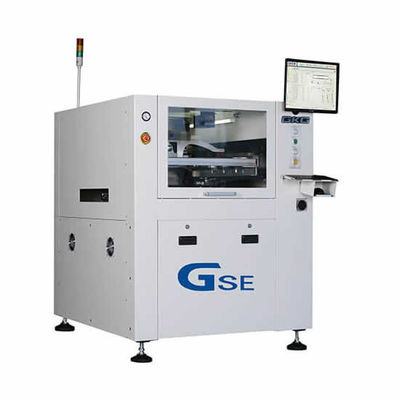

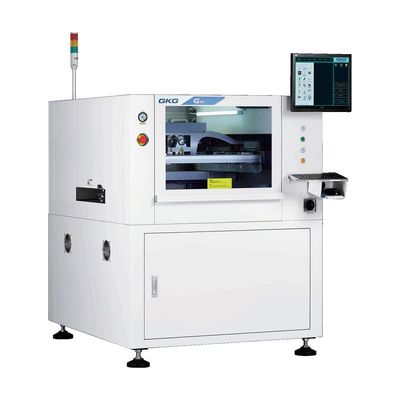

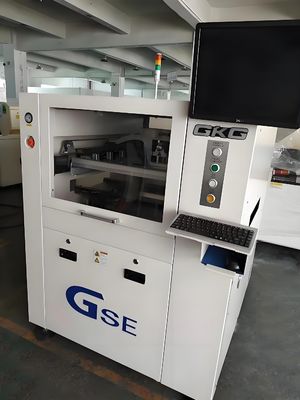

Máy in keo hàn tự động hoàn toàn GKG GSE Máy in stencil SMT Máy in lưới cho Dây chuyền lắp ráp SMT
Mô tả
Máy in stencil tự động GKG GSE sử dụng đèn vòng đồng nhất và ánh sáng đồng trục có độ sáng cao, được trang bị chức năng điều chỉnh độ sáng. Điều này đảm bảo rằng tất cả các loại điểm đánh dấu có thể được nhận dạng chính xác, bao gồm cả những điểm gồ ghề. Máy in phù hợp với nhiều loại PCB khác nhau, bao gồm cả những loại có mạ thiếc, mạ đồng, mạ vàng, phun thiếc và FPC, bất kể màu sắc.
Với mô hình toán học đã được cấp bằng sáng chế của GKG, máy in đảm bảo độ chính xác cao. Hệ thống làm sạch máy in stencil tự động hoàn toàn GKG GSE được trang bị ba phương pháp làm sạch: làm sạch khô, làm sạch ướt và chân không. Các phương pháp này có thể được sử dụng kết hợp hoặc thủ công nếu khách hàng muốn giảm thời gian làm sạch và nâng cao hiệu quả sản xuất. Hệ thống lau mới được thiết kế đảm bảo tiếp xúc hoàn toàn với stencil và tăng cường hút chân không loại bỏ hiệu quả keo dán còn sót lại khỏi lưới, đạt được khả năng làm sạch tự động hiệu quả.
Thành phần CCD và hệ thống làm sạch của máy in keo hàn GKG GSE được tách biệt. Khi CCD hoạt động, nó di chuyển độc lập để giảm tải cho động cơ servo, do đó cải thiện tốc độ và độ chính xác của máy. Hệ thống kẹp khung lưới thép có khả năng thích ứng cao của máy in có thể in các khung lưới có mọi kích thước và cho phép thay đổi mẫu nhanh chóng trong quá trình vận hành dây chuyền sản xuất.
Các thông số kỹ thuật chính của máy in keo hàn tự động GKG GSE:
(1) Độ chính xác in: ±0,025mm
(2) Khả năng lặp lại: ±0,01mm
(3) Chu kỳ in:<7,5s
(4) Kích thước khung lưới dao động từ 420×520mm—737×737mm
(5) Kích thước PCB có thể in dao động từ 50×50mm—400×310mm
Video sản xuất thực tế tại nhà máy Charmhigh:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| Thông số kỹ thuật máy in stencil tự động GKG GSE: | ||
| Model | GSE | |
| Khung Stencil | Kích thước tối thiểu | 370*370mm |
| Kích thước tối đa | 737*737mm | |
| PCB | Kích thước tối thiểu | 50*50mm |
| Kích thước tối đa | 400*340mm | |
| Độ dày PCB | 0,4–6 mm | |
| Khoảng hở đáy PCB | 15 mm | |
| GAP (tắt nhanh) | 0 – 20 mm | |
| Chiều cao băng tải | 900 ±40 mm | |
| Hướng băng tải | L>R, R>L, R>R, L>L (điều khiển bằng phần mềm) | |
| Điều chỉnh chiều rộng băng tải | Tự động | |
| Tốc độ băng tải | 1500mm/s(TỐI ĐA), Điều khiển chương trình | |
| Phương pháp truyền | Đường ray vận chuyển một giai đoạn | |
| Giao diện I/O | SMEMA | |
| Vị trí PCB | Hệ thống hỗ trợ | chân từ tính, khối đỡ và điều chỉnh thủ công bàn làm việc |
| Hệ thống kẹp | kẹp trên cùng và bên hông linh hoạt | |
| Áp suất gạt | 0 – 10 kg | |
| Tốc độ in | 10 – 200 mm/s | |
| Hệ thống làm sạch | Tự động ướt/khô/chân không (3 cách) | |
| CCD FOV | 8 x 6 mm | |
| Căn chỉnh điểm chuẩn | Tự động | |
| Chế độ in | In gạt đơn hoặc gạt đôi | |
| Loại gạt | Gạt cao su/gạt thép (góc 45/55/60) | |
| Tầm nhìn | hệ thống nhìn lên/xuống, camera số, định vị khớp hình học | |
| Hiệu suất máy | ||
| Độ chính xác vị trí lặp lại | ±0,01 mm | |
| Độ chính xác in | ±0,025 mm | |
| Thời gian chu kỳ | < 8 giây | |
| (không bao gồm thời gian in & làm sạch và camera) | ||
| Yêu cầu vận hành máy | ||
| Cung cấp khí | 4 – 6 bar | |
| Nguồn điện | AC, 220 V ± 10%, 50/60 Hz, một pha | |
| Tiêu thụ điện năng | 3 kW | |
| Nhiệt độ hoạt động | -20℃~+45℃ | |
| Độ ẩm hoạt động | 30 – 60 % | |
| Điều khiển máy in | Điều khiển bằng PC | |
| Kích thước máy | 1158 x 1362 x 1463 mm (D x R x C) | |
| Hệ điều hành | Windows XP trở lên | |
| Trọng lượng máy | khoảng 1000 kg | |
| Mô tả cụ thể có thể thay đổi theo sự phát triển và tiến bộ công nghệ. Nếu sản phẩm không khớp, sản phẩm thực tế sẽ được ưu tiên. | ||

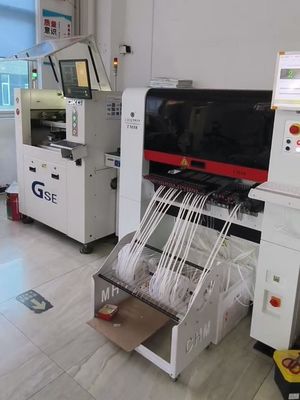

Hiện trường nhà máy dây chuyền sản xuất SMT tự động hoàn toàn:
Dây chuyền sản xuất nhà máy Charmhigh SMT, chúng tôi sản xuất PCB mỗi ngày để đảm bảo độ ổn định của máy.
Dịch vụ & Bảo hành:
Toàn bộ máy có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ trọn đời.
Chúng tôi luôn cung cấp phụ tùng máy, cung cấp trực tiếp từ nhà máy với sự đảm bảo.
Chúng tôi cung cấp dịch vụ hỏi đáp và hỗ trợ khắc phục sự cố trực tuyến và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ hậu mãi một đối một. Mỗi máy được kiểm tra 100% trước khi xuất xưởng.
