Thông tin chi tiết sản phẩm:
|
| Lặp lại vị trí chính xác: | ± 20,0 micron @ 6 σ, Cpk ≥ 2,0 | Tốc độ in / Thời gian chu kỳ: | 0-200mm/giây |
|---|---|---|---|
| Kích thước PCB tối đa: | 450*350mm | Kích thước PCB tối thiểu: | 50*50mm |
| độ dày pcb: | 0,4~6mm | Chiều dài chổi: | 220-500mm |
| Trọng lượng ròng: | 1000kg | Cấu trúc: | 1140*1400*1480mm |
| Điểm nổi bật: | Máy in stencil SMT tự động đầy đủ,Máy in dán hàn lụa |
||

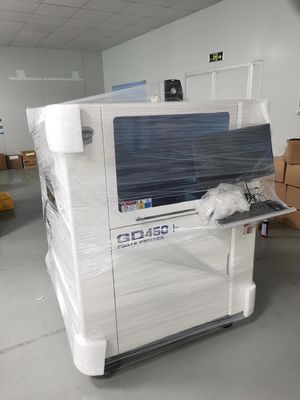

Độ chính xác caoGD450+Máy in dán hàn hoàn toàn tự động SMT Stencil Printer Máy in màn hình cho dây chuyền lắp ráp SMT
Mô tả
GD450 + máy in dán hàn tự động đầy đủ là một mô hình cổ điển chính xác cao, với đơn giản và đáng tin cậy, vị trí chính xác và dễ điều chỉnh cấu trúc.đảm bảo sự ổn định.
1Hệ thống định vị quang học chính xác
Nguồn ánh sáng bốn chiều có thể điều chỉnh, cường độ ánh sáng có thể điều chỉnh, ánh sáng đồng đều và thu thập hình ảnh hoàn hảo hơn; xác định tốt (bao gồm cả các điểm đánh dấu không đồng đều), phù hợp với việc bọc,bọc đồng, Bọc vàng, phun thiếc, FPC và các loại PCB khác với màu sắc khác nhau.
2. Hệ thống làm sạch stencil hiệu quả cao và thích nghi cao
Hệ thống lau mới đảm bảo tiếp xúc hoàn toàn với stencil; ba phương pháp lau khô, ướt và chân không và kết hợp tự do có thể được lựa chọn; tấm lau cao su chống mòn mềm,làm sạch kỹ lưỡng, dễ dàng tháo rời, và chiều dài phổ biến của giấy lau.
3. Hệ thống squeegee thông minh
Cài đặt có thể lập trình thông minh, hai động cơ trực tiếp độc lập điều khiển squeegee, xây dựng trong hệ thống kiểm soát áp suất chính xác.
4Hệ thống định vị PCB đơn giản và đáng tin cậy
Độ dày bảng PCB thích nghi, áp suất bên linh hoạt có thể điều chỉnh bằng phần mềm và thiết bị hỗ trợ từ tính.
| GD450+ Đặc điểm | |
| PCBParameter | |
| Kích thước PCB tối đa (X x Y) | 450mm x 350mm |
| Kích thước PCB tối thiểu (Y x X) | 50mm x 50mm |
| Độ dày PCB | 0.4mm~14mm |
| Warpage | Tối đa, đường chéo PCB 1% |
| Trọng lượng PCB tối đa | 10kg |
| Khoảng cách biên PCB | 3 mm ((PCB dây chuyền vận chuyển / khung chạm chiều rộng) |
| Khoảng cách đáy tối đa | 15mm |
| Tốc độ vận chuyển | 1500mm/s (tối đa) |
| Độ cao của bộ chuyển đổi | 900±40mm |
| Hướng vận chuyển | L R, R L, L L, R R |
| Phương pháp vận chuyển | Đường sắt đơn |
|
Phương pháp cố định PCB |
Áp suất điều chỉnh bằng phần mềm áp suất bên đàn hồi (các tùy chọn: 1, chân không hút toàn diện dưới cùng;2, chân không khu vực đa điểm dưới cùng; 3, khóa cạnh cắm nền) |
| Phương pháp hỗ trợ PCB | Ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón ngón |
| Parameter in | |
| Đầu in | Đầu in vòng kín loại động cơ tuyến tính |
| Kích thước khung stencil | 370mm x 470mm ~ 737 mm x 737 mm |
| Vùng in tối đa (X x Y) | 450mm x 350mm |
| loại máy quét | Máy cạo thép/máy cạo cao su ((45°/55°/60) |
| Chiều dài cào | 220mm~500mm |
| chiều cao cào | 65±1mm |
| Độ dày của máy cạo | 0.25mm kim cương như lớp phủ carbon |
| Phương pháp in | Máy cạo đơn hoặc hai |
| Chiều dài thả khuôn | 0.02 mm 至 12 mm |
| in ấn | 0 ~ 200 mm/s |
| Áp lực in | 0.5kg -10Kg |
| Chiều dài in | ± 250 mm (từ trung tâm) |
| Hệ thống làm sạch | |
| Phương pháp làm sạch Ống hút bụi Ống hút bụi Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống Ống | |
| Định hướng làm sạch về phía trước, làm sạch về phía trước (điều khiển được lập trình) | |
| Parameter máy ảnh | |
| Khu vực chụp ảnh (FOV) | 6.4mm x 4.8mm |
| Phạm vi điều chỉnh nền tảng | X,Y: ± 7,0mm,θ: ± 2,0°. |
| Loại điểm điểm | Điểm tham chiếu hình dạng tiêu chuẩn (xem tiêu chuẩn SMEMA), pad/hole |
| Hệ thống máy ảnh | Máy ảnh duy nhất, hệ thống hình ảnh lên / xuống duy nhất, vị trí phù hợp hình học |
| Parameter chức năng | |
| Độ chính xác lặp lại của hiệu chuẩn hình ảnh | ± 10,0um @ 6 σ,Cp lớn hơn 2.0 |
| Độ chính xác của việc in lặp lại | ± 20,0um @ 6 σ,Cp lớn hơn 2.0 |
| Thời gian chu kỳ | Ít hơn 7s |
| Thời gian thay đổi sản phẩm | Ít hơn 5 phút. |
| Thiết bị | |
| Cung cấp điện | AC220V±10%,50/60HZ,15A |
| Cung cấp không khí | 4~6Kg/cm2, ống 10,0mm |
| Hệ thống vận hành | Windows XP |
| Cấu trúc | L ((1140mm) x W ((1400mm) x H ((1480mm) |
| Trọng lượng | 1000kg |
| Hệ thống kiểm soát nhiệt độ và độ ẩm(Tùy chọn) | |
| Phạm vi điều khiển nhiệt độ | 23±3°C |
| Phạm vi kiểm soát độ ẩm | 45~70%RH4 |
1- Chức năng lấp đầy bột hàn tự động
Thường xuyên và điểm cố định tự động thêm mốt hàn để đảm bảo chất lượng mốt hàn và lượng mốt hàn trong stencil.Để đảm bảo rằng khách hàng có thể thực hiện chất lượng in ổn định và liên tục trong một thời gian dài, cải thiện năng suất.
Có thể được theo dõi thời gian thực đường kính cuộn của dán hàn trên màn hình kích hoạt tự động thêm chức năng
2. chức năng phát hiện của mảng mạ hàn của stencil
Khám phá thời gian thực của biên bột hàn (trọng lượng) trên stencil,thông báo thông minh cho việc lấp xiềng
3. Chẩn đoán chức năng của Stencil plugging
Bằng cách bù đắp nguồn ánh sáng phía trên stencil, CCD được sử dụng để kiểm tra lưới trong thời gian thực, để nhanh chóng phát hiện và đánh giá liệu stencil có bị chặn sau khi làm sạch hay không,và thực hiện làm sạch tự động, là một bổ sung cho việc phát hiện 2D của PCB.
4. Chức năng phân phối tự động
Theo các yêu cầu quy trình in khác nhau, PCB có thể phân phối chính xác thiếc, vẽ đường, nhét và các hoạt động chức năng khác sau khi in.
5. Squeegee áp lực kiểm soát phản hồi vòng kín
Được xây dựng trong hệ thống điều khiển cảm biến áp suất kỹ thuật số chính xác, thông qua hệ thống phản hồi áp suất của máy ép, nó có thể hiển thị chính xác giá trị áp suất ban đầu của máy ép,thông minh điều chỉnh độ sâu của áp suất squeegeeĐảm bảo giá trị áp suất không đổi trong quá trình in ấn và đạt được kiểm soát quá trình cao nhất, và nhận ra in hoàn hảo của các thiết bị mật độ cao và khoảng cách tốt.
6Chức năng điều khiển nhiệt độ và độ ẩm
Điều chỉnh tự động và giám sát nhiệt độ và độ ẩm trong máy in để đảm bảo tính chất vật lý ổn định của vật liệu in.
7. Máy quét từ
Magnetic adsorption squeegee blade, thay vì chế độ định vị lỗ vít, thuận tiện và nhanh chóng thay thế.
8. đĩa hút chân không và chức năng nén trên
Nó có thể tự động kẹp PCB có kích thước và độ dày khác nhau để vượt qua hiệu quả biến dạng của bảng,Đảm bảo rằng thiếc được in đồng đều.
9. Hỗ trợ hệ thống MES nối liền
Nó có thể quét mã 1D mã 2D trên PCB của khách hàng và ghi lại thông tin liên quan có thể được chia sẻ với hệ thống MES của khách hàng.IOT di động và các công nghệ khác để thực hiện quản lý khoa học về chuẩn bị và phòng ngừa vật liệu kho, quản lý chọn vật liệu đến, tải vật liệu và phòng ngừa lỗi, lập kế hoạch sản xuất, khả năng theo dõi chất lượng, kiểm soát Kanban, v.v. trong quy trình sản xuất SMT.Thông qua quá trình tối ưu hóa để cải thiện hiệu quả sản xuất,cải thiện chất lượng sản phẩm,gắn ngắn chu kỳ sản xuất,giảm chi phí sản xuất,để đạt được một quản lý khả năng truy xuất nguồn gốc toàn diện và khoa học,giúp các doanh nghiệp nhanh chóng đáp ứng với những thay đổi trên thị trường, cải thiện khả năng cạnh tranh cốt lõi.
10.Giao diện chức năng trực tuyến SPI
Một hệ thống khép kín được hình thành bằng cách kết nối với SPI. Sau khi nhận thông tin phản hồi về in SPI bị lỗi, máy sẽ tự động điều chỉnh độ dịch chuyển theo phản hồi SPI.XY offset có thể được điều chỉnh tự động trong 3PC. và làm sạch stencil, cải thiện chất lượng in ấn và hiệu quả sản xuất, tạo thành một hệ thống phản hồi in ấn hoàn chỉnh.
Nhà máy dây chuyền sản xuất SMT hoàn toàn tự động:
Charmhigh, thương hiệu hàng đầu của Trung Quốc.
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
