Thông tin chi tiết sản phẩm:
|
| thủ trưởng: | 10 đầu (với vị trí thay đổi tự động của vòi phun 31pcs) | kích thước PCB: | 600(L)*400(W)mm (Tiêu chuẩn) |
|---|---|---|---|
| tốc độ lắp: | Tốc độ tối ưu: 45000cph; | trung chuyển: | Hỗ trợ 100 chiếc máy cấp điện NXT |
| Thành phần: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Chiều cao thành phần tối đa: | 12mm |
| Máy ảnh: | IC camera: 1pcs (36X36mm); Máy ảnh IC: 1 chiếc (36X36mm); Flying camera: 10pcs (16X | giao hàng PCB: | Giao hàng tự động 3 chiếc có đường ray, chiều rộng có thể được điều chỉnh bằng phần mềm |
| Cấu trúc: | 1600 (L) * 1688 (W) * 1560 (H) mm | Nguồn cung cấp điện: | AC380V (50Hz, ba pha) 4,5kw |
| loại trung chuyển: | Máy cấp điện Fuji NXT | Động cơ: | X Motor servo Motor + Y Axis Động cơ tuyến tính kép |
| Độ dày PCB: | 0,6-3,5mm | Trọng lượng ròng: | 1930kg |

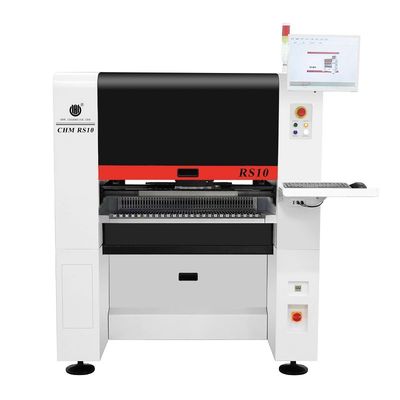

Charmhigh RS10 Máy chọn và đặt treo từ tínhĐộng cơ truyền động tuyến tính kép
Đối với tốc độ cao Đường dây lắp ráp PCB chính xác cao, sản xuất PCBAHỗ trợ 01005
Lời giới thiệu
RS10 Máy chọn và đặt 10 đầu chính xác cao, tốc độ cao SMT Magnetic Suspension
1Tốc độ tối ưu:45000CPH(dưới điều kiện tốt nhất của công ty chúng tôi)
2. Độ chính xác lắp đặt: ((xy) + 0.035mmCPK>1.0;
3. Components Mounting Range: kích thước inch01005- 36mmX36mm và các thành phần lớn hơn
4- Tùy chọn: quét ánh sáng xanh, lăng kính lắp đặt, sản xuất lắp đặt PCB dài 1,2m
Vui lòng theo dõi chúng tôi trên kênh YouTube của chúng tôi:
Video làm việc thực sự trên YouTube:https://www.youtube.com/watch?v=gKEczMsSI8U
Triển lãm Nepcon: https://www.youtube.com/watch?v=QBc1G8YdDxI
Nhà xưởng Charmhigh thực sự sản xuất: https://www.youtube.com/shorts/99TI9xDhP2M
Charmhigh RS10:
| Kích thước | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| Trọng lượng | 1930kg |
| Cung cấp điện | AC380V (50Hz, ba pha), 4,5kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy bơm chân không tích hợp |
| Số lượng đầu gắn | 10 đầu |
| Tốc độ lắp đặt | 45000cph (tối ưu); |
| Sự chính xác ngày càng tăng | (XY) ± 0,035mm CPK≥1.0 |
| Chiều cao của thành phần | ≤ 12mm |
| Loại thành phần | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Phạm vi thành phần | Kích thước inch 0201 đến 36mm * 36mm, và gắn các thành phần lớn hơn. |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 600mm ((L) × 400mm ((W) (tiêu chuẩn); 1200mm ((L) × 400mm ((W) (không cần thiết) |
| Chuyển PCB | Vận tải tự động 3 phần đường ray, hỗ trợ PCB |
| Thay đổi vòi | Thay đổi vòi phun tự động(31 lỗ thư viện vòi) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (Windows 7) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X được điều khiển bởiĐộng cơ phụ trợ,Trục Y được điều khiển bởi động cơ tuyến tính kép |
| Hệ thống truyền tải | Trục X&Y sử dụng vít quả bóng đất THK và hướng dẫn tuyến tính câm THK(Trục Y với vít kép) |
| Hệ thống cho ăn | 100 NXT8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh bay × 10 (kích thước thành phần áp dụng: 16mm × 16mm); Máy ảnh IC × 1 (kích thước thành phần áp dụng: 36mm × 36mm); Nó có chức năng khâu hình ảnh Máy ảnh đánh dấu × 2 |
Charmhigh RS10 Điểm nổi bật:
1- Trục Y Động cơ dẫn đường kép
2. Hỗ trợ phát hiện CPK
3.Định dạng thành phần cỡ lớn
4.ANC (Changer vòi tự động)
5.HD IC hệ thống hình ảnh
6.Cấu trúc khung với nền tảng mài công nghiệp, đúc bên trong trục Y
7. Xây dựng trong máy bơm chân không + cấu trúc van điện tử
8. Hệ thống điều chỉnh bù nhiệt tự động
9Thiết bị hỗ trợ PCB
10. Camera đánh dấu kép, tốt cho PCB lớn hơn
Để biết thêm các tính năng máy, vui lòng tham khảo giám đốc bán hàng của chúng tôi...

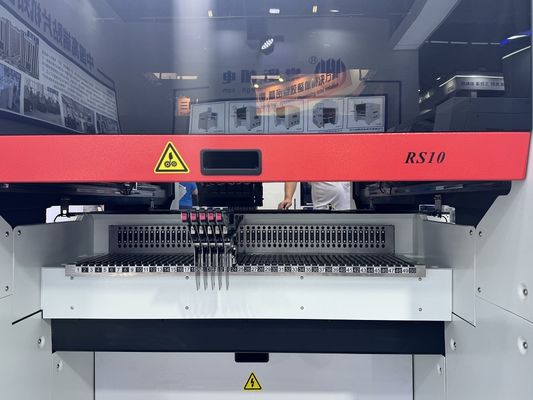

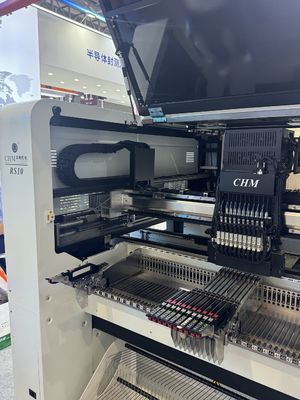

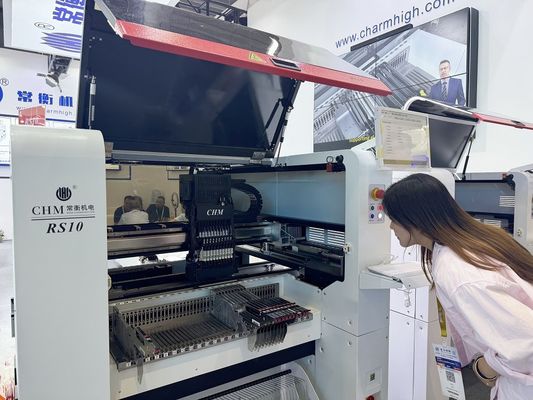

Charmhigh RS10 hình ảnh thực sự:
RS10 thực tế sản xuất hàng ngày trong nhà máy của chúng tôi: (100 khe thức ăn, làm việc với Fuji NXT điện thức ăn):
Mẫu PCB:
Charmhigh nhà máy trực tiếp cung cấp, thương hiệu hàng đầu của Trung Quốc, nhà sản xuất đáng tin cậy:
(Sổ phiếu phong phú, dịch vụ sau bán hàng tuyệt vời)
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
