Thông tin chi tiết sản phẩm:
|
| Kích thước PCB tối đa: | 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W) (Tiêu chuẩn); 600mm(L)x350mm(W) (Op | trung chuyển: | 50 chiếc Bộ nạp Yamaha (bộ nạp khí nén & điện) |
|---|---|---|---|
| Hệ điêu hanh: | Windows (đi kèm với PC và chuột bàn phím) | hiệu chuẩn Fiducial: | Tự động hiệu chỉnh Điểm đánh dấu |
| Chiều cao thành phần: | 12mm | tốc độ lắp: | 11500CPH(optimal); 11500CPH (tối ưu); IPC9850:8850cph IPC9850:8850cph |
| Trọng lượng ròng: | 310kg | vòi phun: | Bộ thay đổi đầu phun tự động với thư viện đầu phun 13 chiếc |
| Cấu trúc: | 1050mm(L)x1050mm(W)x1360mm(H) | độ chính xác lắp đặt: | (XY) ±0,06mm CPK ≥1,0 |
Charmhigh CHM-551 cấu hình cao Máy chọn và đặt 4 đầu nhỏ, chính xác cao
Tốt cho sản xuất hàng loạt nhỏ với sự ổn định cao.
Mở cửa cho tương lai của sản xuất điện tử với CHM-551, một máy chọn và đặt SMT 4 đầu nhỏ gọn, chính xác cao được thiết kế cho sản xuất hàng loạt nhỏ đến trung bình.giải pháp tiên tiến này cung cấp độ chính xác đặc biệt, hỗ trợ các thành phần nhỏ như 0201, QFN, BGA, và nhiều hơn nữa, làm cho nó trở thành sự lựa chọn cuối cùng cho R & D, tạo nguyên mẫu và lắp ráp PCB hiệu quả về chi phí.
Tại sao chọn CHM-551?
1. Độ chính xác vượt trội: đạt được vị trí hoàn hảo với hệ thống vít bóng chính xác cao và máy ảnh tầm nhìn tiên tiến, đảm bảo sự sắp xếp IC hoàn hảo và tuân thủ CPK≥1.0 cho kết quả đáng tin cậy.
2Hiệu suất tốc độ cao: Tăng năng suất với tốc độ tối ưu là 11.500 CPH (IPC9850: 8.850 CPH), lý tưởng cho các đợt chạy nhỏ mà không phải hy sinh chất lượng.
3. Tự động thông minh: Có tính năng thay đổi vòi phun tự động (thư viện 13 bộ), bù đắp nhiệt và máy vận chuyển tự động PCB để hợp lý hóa quy trình làm việc của bạn và giải phóng thời gian quý giá.
4. Gắn gọn và linh hoạt: Các tùy chọn nền máy tính để bàn hoặc dọc tiết kiệm không gian phù hợp liền mạch với bất kỳ không gian làm việc nào, hỗ trợ PCB lên đến 400x300mm và 50 bộ cấp Yamaha (bơm khí / điện).
5Đổi mới hiệu quả về chi phí: Giá cả phải chăng mà không ảnh hưởng đến chất lượng, CHM-551 hoàn hảo cho các công ty khởi nghiệp, phòng thí nghiệm và doanh nghiệp nhằm mục đích mở rộng quy mô sản xuất SMT một cách hiệu quả.
Đặc điểm chính:

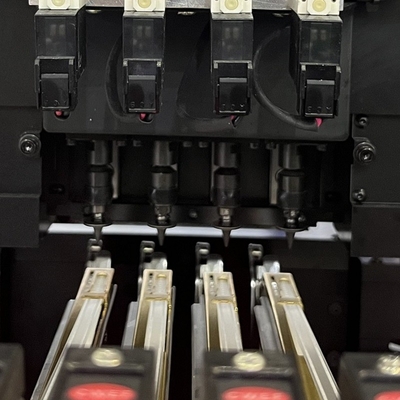

1. Thiết kế 4 đầu: Đồng thời xử lý nhiều thành phần để lắp ráp nhanh hơn.
2Khả năng: xử lý các thành phần nhỏ nhất một cách dễ dàng, lý tưởng cho điện tử hiện đại.
3. Phần mềm thân thiện với người dùng: Giao diện trực quan đơn giản hóa hoạt động, không cần kỹ năng chuyên môn.
4Xây dựng mạnh mẽ: Cấu hình cao cấp đảm bảo độ bền và hiệu suất lâu dài.
5. Hỗ trợ toàn cầu: Được hỗ trợ bởi bảo hành 1 năm, dịch vụ suốt đời và hỗ trợ kỹ thuật chuyên dụng từ Charmhigh.
Hoàn hảo cho:
- SMT Prototyping: Nhanh chóng đưa các thiết kế của bạn vào cuộc sống với độ chính xác.
- Sản xuất hàng loạt nhỏ: Hiệu quả về chi phí cho các công ty khởi nghiệp và các nhà sản xuất thích hợp.
- Phòng thí nghiệm R & D: linh hoạt và đáng tin cậy để thử nghiệm và đổi mới.
| CHM-551 Thông số kỹ thuật | |
| Kích thước | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| Trọng lượng | 310kg |
| Cung cấp điện | AC220V (50Hz, một pha) 1.5kw |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | bơm chân không |
| Số lượng đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 11500CPH (tối ưu)IPC9850: 8850cph |
| Sự chính xác ngày càng tăng | (XY) ± 0,06mm;CPK≥1.0 |
| Chiều cao của thành phần | 12mm |
| Loại thành phần | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x 270mm ((W) (Tiêu chuẩn); 600mm ((L) x350mm ((W) (Tìm chọn) |
| Thay đổi vòi | Athay đổi vòi nước ngoài(13-khoang thư viện vòi) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (Windows 7) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa |

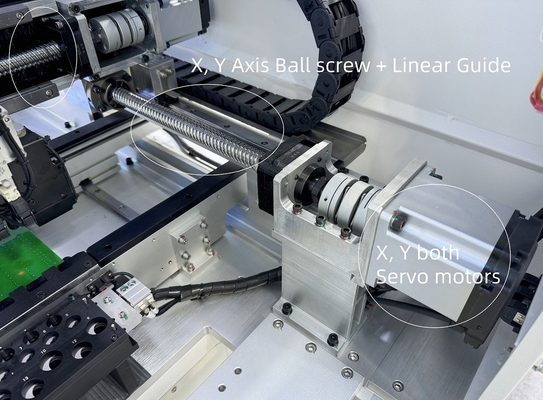

trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc độ đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 Yamaha 8mm tiêu chuẩn đống nạp khí / điện (cũng phù hợp với khay IC và bộ cho ăn thanh) |

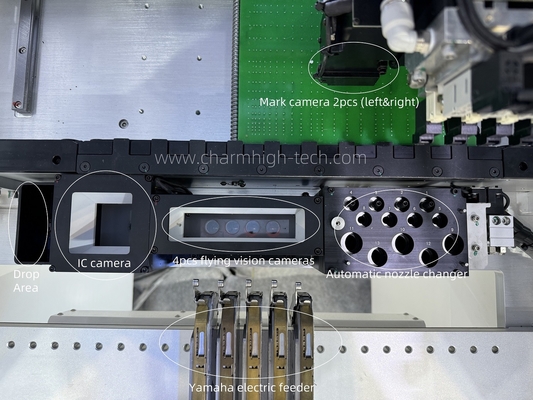

| Hệ thống thị giác | Máy ảnh chụp tức thời x4 (kích thước thành phần áp dụng: 14mm × 14mm); IC camerax1 (kích thước thành phần áp dụng: 25mm × 25mm); Nhãn camerax2 |
100% hình ảnh thật:

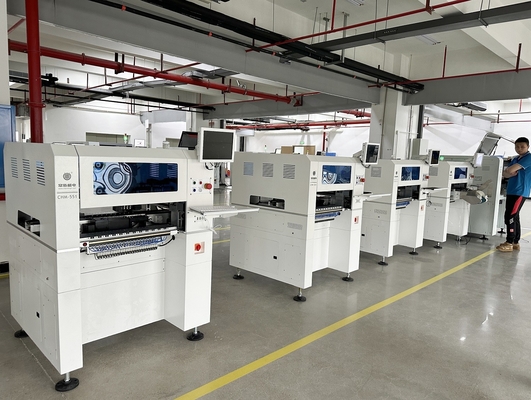

Nó có phiên bản máy tính để bàn và phiên bản dọc hai loại, nó có thể làm dây chuyền sản xuất SMT hoàn toàn tự động:
Mẫu PCB của khách hàng:

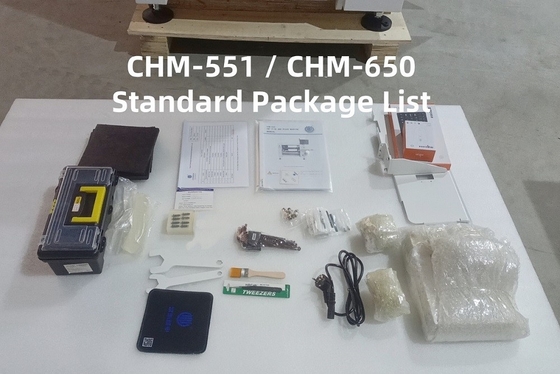

Danh sách các bộ phận CHM-551
| Điểm | Số lượng | Điểm | Số lượng |
| Máy chọn và đặt | 1 | Cụm | 1 |
| Các vòi phun | 8 | Máy khóa Hexagon bên trong | 1 |
| Hộp dụng cụ | 1 | Dầu bôi trơn | 1 |
| Thẻ bảo hành | 1 | Bộ lọc | 4 |
| Sổ tay người dùng | 1 | Kết nối nhanh | 1 |
| Báo cáo thử nghiệm | 1 | Khung chuột | 1 |
| Phẫu thuật | 1 | Cáp điện | 1 |
Xin lưu ý:
Máy chọn và đặt được hoàn chỉnh với tất cả các phụ kiện bao gồm trong gói, máy sẵn sàng để sử dụng!
Điều duy nhất bạn cần phải chuẩn bị là một máy nén không khí bên ngoài (đóng khí cho các bộ cấp khí).
Xin vui lòng mua máy này với sự tự tin.
Thưởng thức với máy chọn và đặt của bạn!
