Thông tin chi tiết sản phẩm:
|
| Heads: | 10 heads (with 37pcs nozzle auto-change position) | PCB size: | 600mm(L)×400mm(W) (standard); 1200mm(L)×400mm(W) (optional) |
|---|---|---|---|
| Mounting speed: | 42000cph (optimal) | trung chuyển: | Hỗ trợ 100 chiếc máy cấp điện NXT |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Maximum component height: | 12mm |
| Camera: | IC camera: 1pcs (36X36mm); Flying camera: 10pcs (16X16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 1600 (L) * 1688 (W) * 1560 (H) mm | Nguồn cung cấp điện: | AC380V (50Hz, ba pha) 4,5kw |
| Feeder type: | Fuji NXT electric feeder | Mounting Accuracy: | (XY)±0.035mm; CPK≥1.0 |
| PCB thickness: | 0.6-3.5mm | Gross weight: | 2256kg |
| Package size: | 172X180X179 cm | ||
| Làm nổi bật: | Máy sản xuất PCB SMD,Máy sản xuất PCB tốc độ cao,Máy sản xuất PCB sản xuất điện tử |
||

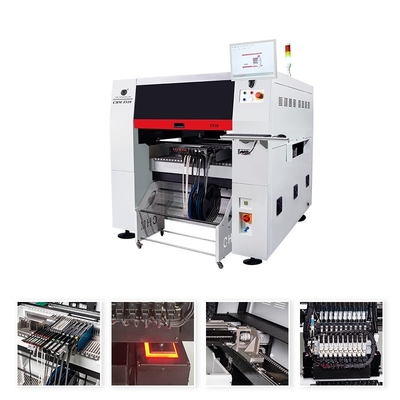

Tiến bộ TS10 tốc độ cao SMT Máy chọn và đặt hoàn toàn tự động với 100 khe cắm Feeder
Đối với dây chuyền sản xuất SMT lớn, dây chuyền lắp ráp PCB, sản xuất PCBA,01005 được hỗ trợ,CPK≥1.0
Lời giới thiệu
TS10 Máy nhặt và đặt 10 đầu, tốc độ cao, phổ biến
1Tốc độ tối ưu:42000CPH(dưới điều kiện tốt nhất của công ty chúng tôi)
2. Độ chính xác lắp đặt: ((xy) + 0,03mmCPK>1.0
3. Components Mounting Range: kích thước inch01005- 36mmX36mm và các thành phần lớn hơn
4- Tùy chọn: quét ánh sáng xanh, lăng kính lắp đặt, sản xuất lắp đặt PCB dài 1,2m
Nhấp để tải xuống danh mục của TS10 từ đây: TS10 - Danh mục.pdf

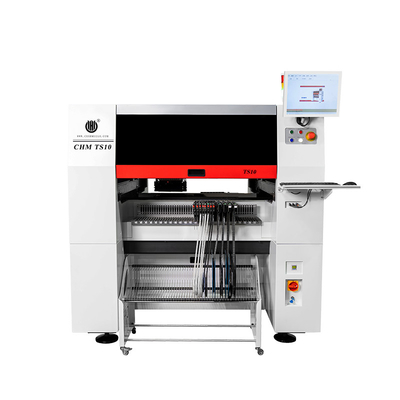

Thông số kỹ thuật của Charmhigh TS10:
| Kích thước | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| Trọng lượng | 1930kg |
| Cung cấp điện | AC380V (50Hz, ba pha), 4,5kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy bơm chân không tích hợp |
| Số lượng đầu gắn | 10 đầu |
| Tốc độ lắp đặt | 43000cph (tối ưu) |
| Sự chính xác ngày càng tăng | (XY) ± 0,03mmCPK≥1.0 |
| Chiều cao của thành phần | ≤ 12mm |
| Loại thành phần | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Phạm vi thành phần | Kích thước inch 0201 đến 36mm * 36mm, và gắn các thành phần lớn hơn. |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 600mm ((L) × 400mm ((W) (tiêu chuẩn); 1200mm ((L) × 400mm ((W) (không cần thiết) |
| Chuyển PCB | Vận tải tự động 3 phần đường ray, hỗ trợ PCB |
| Thay đổi vòi | Thay đổi vòi phun tự động(37 lỗ thư viện vòi) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (Windows 7) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởiĐộng cơ phụ trợ Panasonic A6 (trục Y bằng động cơ kép); áp dụng gia tốc và giảm tốc độ đường cong S linh hoạt |
| Hệ thống truyền tải | Trục X&Y sử dụng vít quả bóng đất THK và hướng dẫn tuyến tính câm THK(Trục Y với vít kép) |
| Hệ thống cho ăn | 100 NXT8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh bay × 10 (kích thước thành phần áp dụng: 16mm × 16mm); Máy ảnh IC × 1 (kích thước thành phần áp dụng: 36mm × 36mm); Nó có chức năng khâu hình ảnh Máy ảnh đánh dấu × 2 |
Điểm nổi bật:
1. Hỗ trợ phát hiện CPK,Bộ phận 01005
2Trục Y áp dụngĐộng cơ servo đôihệ thống điều khiển
3. Hệ thống điều chỉnh bù nhiệt tự động
4. Xây dựng trong máy bơm chân không + cấu trúc van điện tử
5.Thay đổi vòi phun tự động(37 bộ thư viện vòi)
6Thiết bị hỗ trợ PCB
7. Camera đánh dấu kép, tốt cho PCB lớn hơn
8.......
Để biết thêm các tính năng máy, vui lòng tham khảo quản lý tài khoản của chúng tôi
Điểm nổi bật của TS10:
1/Trục Y áp dụng hệ thống điều khiển Twin Servo
Trục Y sử dụng động cơ servo đôi Panasonic A6, Vít đất THK, hướng dẫn tuyến tính im lặng
2/Hỗ trợ phát hiện CPK
Đảm bảo rằng khả năng quá trình vẫn ổn định và được đảm bảo
3/Định dạng thành phần cỡ lớn(dễ dàng để chọn, xác định và gắn chính xác) Khi khu vực nhận dạng máy ảnh LCD được vượt quá, nhận dạng phân đoạn được hỗ trợ và hình ảnh thiết bị hoàn chỉnh được hình thành tự động
4/ANC (Tự động thay đổi vòi)
Phân phối vòi phun tự động và thay thế vòi phun tự động5/Hệ thống điều chỉnh bù nhiệt tự động. Đảm bảo ổn định hoạt động lâu dài của thiết bị

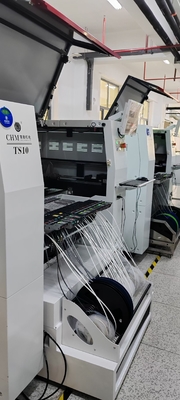

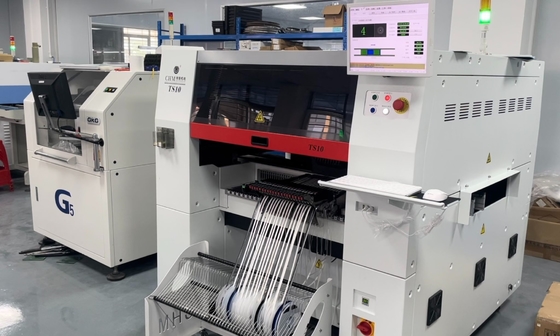

TS10 hình ảnh thực tại nhà máy của chúng tôi:100 khe cắm (Làm việc với Fuji NXT điện feeder):
Trang web của khách hàng:
Các mẫu:
Nhà máy trực tiếp cung cấp:
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
