Thông tin chi tiết sản phẩm:
|
| máy in giấy nến: | loại hướng dẫn sử dụng máy in có độ chính xác cao | CHM-550: | 4 đầu 50 feeders với vòi thay đổi tự động |
|---|---|---|---|
| T962C: | Loại ngăn kéo kích thước lớn 400x600mm | dòng SMT: | Dây chuyền SMT nhỏ có độ chính xác cao |
| Làm nổi bật: | 4 đầu PCB dây chuyền lắp ráp,Dòng lắp ráp PCB máy tính để bàn,Dòng lắp ráp PCB chính xác cao |
||

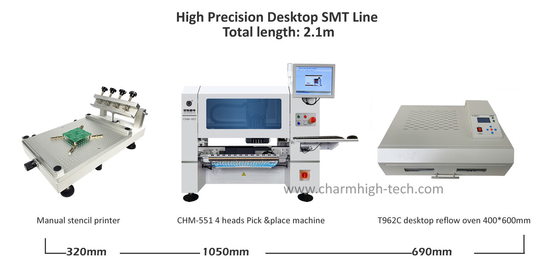

Đường dây sản xuất SMT nhỏ chính xác cao:
3040 Máy in stencil, CHM-551 máy tính để bàn SMT Chip Mounter, lò reflow T962C
Đối với sản xuất hàng loạt nhỏ, lắp ráp PCB, giải pháp SMT kinh tế
Tốt cho việc bắt đầu kinh doanh, giáo dục đại học, nghiên cứu...
Cấu hình cao, hỗ trợ thành phần 0201 tối thiểu, (XY) ± 0,06mm;CPK≥1.0
1. Máy in stencil 3040 Các thông số kỹ thuật
| Loại: | Hướng dẫn |
| G.W: | 23kg |
| Vùng in tối đa: | 250*400mm |
| Kích thước bao bì: | L 66cm*W 50cm*H 28cm |
2. CHM-551Máy chọn và đặt
| CHM-551 Thông số kỹ thuật | |
| Kích thước | 1050mm(L) x1050mm(W) x 880mm(H) |
| Trọng lượng | 210kg |
| Cung cấp điện | AC220V (50Hz, một pha) 1.5kw |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | bơm chân không |
| Số lượng đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 11500CPH (tối ưu);IPC9850: 8850cph |
| Sự chính xác ngày càng tăng | (XY) ± 0,06mm; CPK≥1.0 |
| Chiều cao của thành phần | 12mm |
| Loại thành phần | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x 270mm ((W) (Tiêu chuẩn); 600mm ((L) x350mm ((W) (Tìm chọn) |
| Thay đổi vòi | Thay đổi vòi phun tự động(13-khoang thư viện vòi) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (Windows 7) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa |
trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc độ đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 Yamaha 8mm tiêu chuẩn đống nạp khí / điện (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh chụp tức thời x4 (kích thước thành phần áp dụng: 14mm × 14mm); IC camerax1 (kích thước thành phần áp dụng: 25mm × 25mm); Nhãn camerax2 |
Danh sách các bộ phận
| Điểm | Số lượng | Điểm | Số lượng |
| Máy chọn và đặt | 1 | Cụm | 1 |
| Các vòi phun | 8 | Máy khóa Hexagon bên trong | 1 |
| Hộp dụng cụ | 1 | Dầu bôi trơn | 1 |
| Thẻ bảo hành | 1 | Bộ lọc | 4 |
| Sổ tay người dùng | 1 | Kết nối nhanh | 1 |
| Báo cáo thử nghiệm | 1 | Khung chuột | 1 |
| Phẫu thuật | 1 | Cáp điện | 1 |
3Các thông số T96C:
Mô hình: T962C
Vùng hàn hiệu quả tối đa: 400 x 600mm
Sức mạnh: 2900W
Phạm vi nhiệt độ: 0°C-280°C
Chu kỳ quá trình: 1~8 phút
Điện áp: 110V hoặc 220V, hai loại
Tần số: 50Hz ~ 60Hz
Kích thước sản phẩm: 684x504x225mm
Trọng lượng ròng: 25kg
Trọng lượng bao bì: 30kg

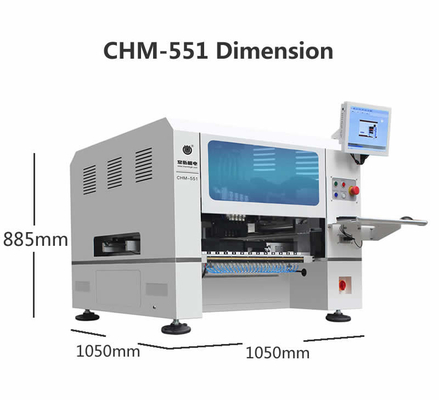

Charmhigh 4 đầu SMT chọn và đặt máy CHM-551, tốt cho 0201, BGA, 144 pin IC:
CHM-551 4 đầu này được thiết kế để chính xác và dễ sử dụng trong sản xuất điện tử trong khi tốc độ của nó không phải là rất cao, tốc độ thực tế 8850 CPH.có khả năng xử lý các thành phần 0201 với độ chính xác đáng chú ý và đã vượt qua các thử nghiệm CPK nghiêm ngặt.
Thiết kế nhỏ gọn của nó phù hợp hoàn hảo với tạo nguyên mẫu và thiết lập sản xuất nhỏ đến trung bình.
Đó là một trong những chiếc máy lắp ráp nhỏ tiên tiến nhất trên thị trường.
Nếu chính xác là ưu tiên hàng đầu của bạn, Charmhigh CHM-551 là giải pháp lý tưởng.

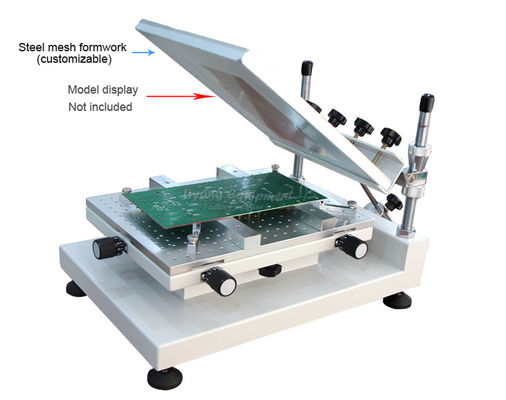

Máy in stencil chính xác cao loại thủ công:

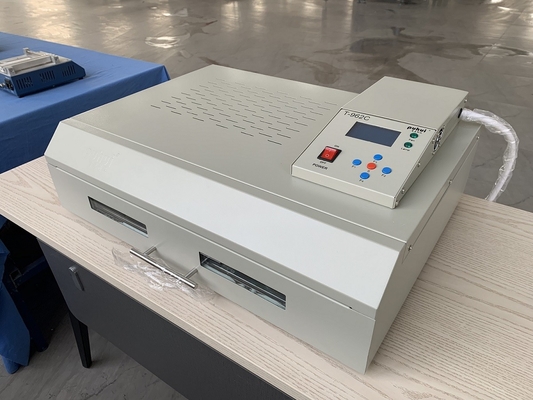

T962C lò phản phồng loại ngăn kéo, với kích thước sưởi ấm lớn 400x600mm:
Chúng tôi khuyên bạn nên mua với sự tự tin.
Nhà máy cung cấp chất lượng cao, đảm bảo chất lượng.
Xin lưu ý:
CHM-551 SMT chọn và đặt máy chỉ cần kết nối nguồn không khí bên ngoài mà được chuẩn bị bởi chính bạn, không cần những thứ khác.
Máy đã vượt qua kiểm tra chất lượng trước khi khởi hành.
Chúng tôi cung cấp dịch vụ sau bán hàng kịp thời, mỗi máy 100% được kiểm tra tốt trước khi vận chuyển.
Thưởng thức với máy chọn và đặt của bạn!
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng của máy, nhà máy đáng tin cậy trực tiếp cung cấp.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Cung cấp một đến một dịch vụ sau bán hàng. Mỗi máy 100% được kiểm tra tốt trước khi vận chuyển ra.
