Thông tin chi tiết sản phẩm:
|
| Kích thước PCB tối đa: | 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W) (Tiêu chuẩn); 600mm(L)x350mm(W) (Op | trung chuyển: | 50 chiếc Bộ nạp Yamaha (bộ nạp khí nén & điện) |
|---|---|---|---|
| Hệ điêu hanh: | Windows (đi kèm với PC và chuột bàn phím) | hiệu chuẩn Fiducial: | Tự động hiệu chỉnh Điểm đánh dấu |
| Chiều cao thành phần: | 12mm | tốc độ lắp: | 11500CPH(optimal); 11500CPH (tối ưu); IPC9850:8850cph IPC9850:8850cph |
| Trọng lượng ròng: | 260kg/ 310kg | vòi phun: | Bộ thay đổi đầu phun tự động với thư viện đầu phun 13 chiếc |
| Cấu trúc: | 1050mm(D)x1050mm(W)x1360/885mm(H) | độ chính xác lắp đặt: | (XY) ± 0,05mm CPK ≥1,0 |
| Làm nổi bật: | CPK≥1.0 Máy chọn và đặt,Máy chọn và đặt 4 đầu,Máy chọn và đặt nhỏ |
||

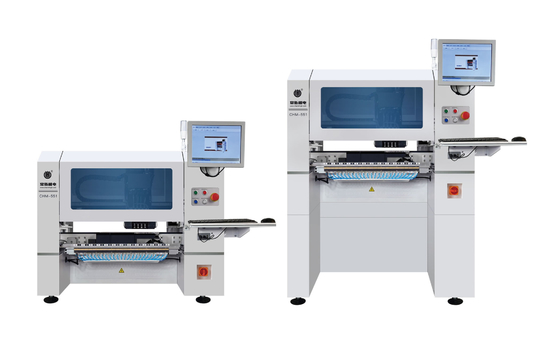

Một thiên tài.CHM-5514 đầu SMT chọn và đặt máy bởi Charmhigh
Độ chính xác siêu cao, cấu hình cao, hoạt động dễ dàng, tiết kiệm không gian.
Rất tốt cho tạo mẫu chính xác cao & sản xuất hàng loạt nhỏ với sự ổn định cao.
Mô tả:
CHM-551 4 đầu này được thiết kế để chính xác và dễ sử dụng trong sản xuất điện tử trong khi tốc độ của nó không phải là rất cao, tốc độ thực tế 8850 CPH.có khả năng xử lý các thành phần 0201 với độ chính xác đáng chú ý và đã vượt qua các thử nghiệm CPK nghiêm ngặt.
Thiết kế nhỏ gọn của nó phù hợp hoàn hảo với tạo nguyên mẫu và thiết lập sản xuất nhỏ đến trung bình.
Đó là một trong những chiếc máy lắp ráp nhỏ tiên tiến nhất trên thị trường.
CHM-551 SMT Pick and Place Machine (với thay đổi vòi phun tự động) phù hợp với tạo nguyên mẫu chính xác cao vàgiải pháp kinh tế cho lắp ráp SMT.
CHM-551 Video làm việc trên Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
Đang đóng gói chm-551 và sẵn sàng để vận chuyển đến Nam Phi:
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 catalog tải về:Charmhigh CHM-551.pdf
Tính năng của máy
1.Thử nghiệm CPK hỗ trợ
2. thay đổi vòi phun tự động (13 bộ thư viện vòi phun)
3.Trả thù nhiệt
4. Chuyển tải tự động
5. Tốc độ tối ưu:11500CPH IPC9850:8850CPH
6. ...
Để biết thêm các tính năng máy, vui lòng tham khảo quản lý tài khoản của chúng tôi
Danh sách các bộ phận CHM-551
| Điểm | Số lượng | Điểm | Số lượng |
| Máy chọn và đặt | 1 | Cụm | 1 |
| Các vòi phun | 8 | Máy khóa Hexagon bên trong | 1 |
| Hộp dụng cụ | 1 | Dầu bôi trơn | 1 |
| Thẻ bảo hành | 1 | Bộ lọc | 4 |
| Sổ tay người dùng | 1 | Kết nối nhanh | 1 |
| Báo cáo thử nghiệm | 1 | Khung chuột | 1 |
| Phẫu thuật | 1 | Cáp điện | 1 |
| CHM-551 Thông số kỹ thuật | |
| Kích thước | 1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| Trọng lượng | 260kg & 310kg |
| Cung cấp điện | AC220V (50Hz, một pha) 1.5kw |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | bơm chân không |
| Số lượng đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 11500CPH (tối ưu)IPC9850: 8850cph |
| Sự chính xác ngày càng tăng | (XY) ± 0,05mm;CPK≥1.0 |
| Chiều cao của thành phần | 12mm |
| Loại thành phần | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x 270mm ((W) (Tiêu chuẩn); 600mm ((L) x350mm ((W) (Tìm chọn) |

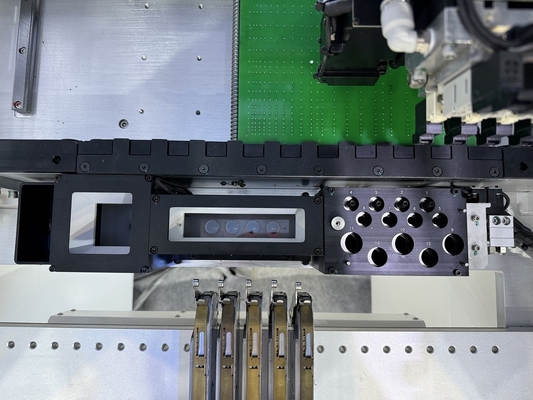

| Thay đổi vòi | Thay đổi vòi phun tự động(13-khoang thư viện vòi) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (Windows 7) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa |
trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc độ đường cong S linh hoạt |

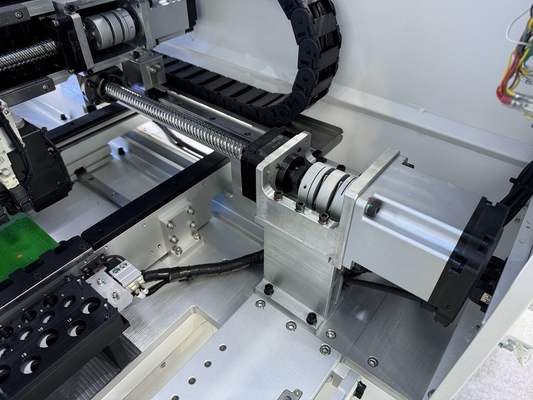

| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 Yamaha 8mm tiêu chuẩn đống nạp khí / điện (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh chụp tức thời x4 (kích thước thành phần áp dụng: 14mm × 14mm); IC camerax1 (kích thước thành phần áp dụng: 25mm × 25mm); Nhãn camerax2 |
Điểm nổi bật:
1. thay đổi vòi phun tự động, bạn không cần phải thay vòi phun bằng tay, rất thuận tiện!
2Hệ thống camera tầm nhìn mạnh mẽ, máy ảnh được cập nhật với độ chính xác cao hơn, IC placecd chính xác hơn và bộ phận tối thiểu 0201.
3. Với máy vận chuyển PCB tự động, xây dựng một dòng sản xuất SMT nhỏ, tự do tay của bạn!
4Thiết lập cao với phần mềm thông minh, tuổi thọ dài hơn, Charmhigh cung cấp bộ phận cơ khí mạnh mẽ hơn.
Đặc điểm chính:
4 đầu, 50 bộ đệm, servo motor, máy vận chuyển PCB tự động, vít bóng,
bù đắp nhiệt, thay đổi vòi tự động 19 lỗ, 0201, thử nghiệm CPK vượt qua......
Lắp đặt IC với kết quả hoàn hảo, hỗ trợ tối đa 25x25mm kích thước IC, pitch nhỏ lắp đặt hoàn hảo.

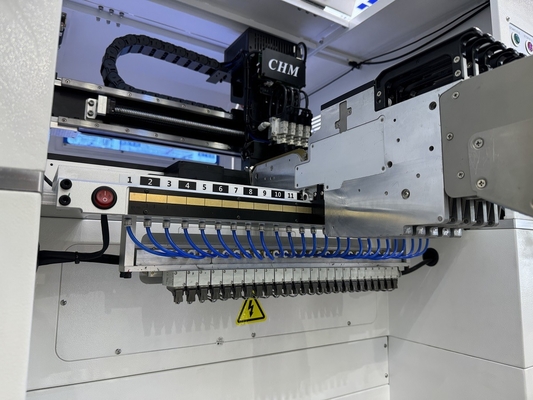

Một bên được trang bị 25 khe cắm cho người ăn, cả hai bên cùng nhau có 50pcs.
Hỗ trợ các bộ cấp Yamaha (cả bộ cấp điện và bộ cấp khí:
Rất ổn định với độ chính xác cao, mô hình 4 đầu tốt nhất ở Trung Quốc.
Charmhigh, thương hiệu Chiense hàng đầu.
Đề nghị dây chuyền sản xuất SMT:
Dòng 1:
3040 máy in mạ hàn, CHM-551 SMD chọn và đặt robot, lò tái chảy T961
Dòng 2:
Xin lưu ý:
Máy chọn và đặt được hoàn chỉnh với tất cả các phụ kiện bao gồm trong gói, máy sẵn sàng để sử dụng!
Điều duy nhất bạn cần phải chuẩn bị là một máy nén không khí bên ngoài (đóng khí cho các bộ cấp khí).
Xin vui lòng mua máy này với sự tự tin.
Thưởng thức với máy chọn và đặt của bạn!
