Thông tin chi tiết sản phẩm:
|
| Lặp lại vị trí chính xác: | ± 0,01mm | Tốc độ in / Thời gian chu kỳ: | 10 đến 200mm/s |
|---|---|---|---|
| Kích thước PCB tối đa: | 600*350mm | Kích thước PCB tối thiểu: | 50*50mm |
| Kích thước khung hình: | 470(W) x 370(D) mm ~ 736 x 736 mm | Chiều dài chổi: | 220-500mm |
| Trọng lượng ròng: | 950 | Cấu trúc: | 1482 x 1140 x 1535 mm (W x D x H ) |
| Nguồn cung cấp điện: | 220VAC 50-60Hz 1700W | Hệ điều hành: | cửa sổ 7 |
| Làm nổi bật: | Máy in dán hàn E6 SMT |
||

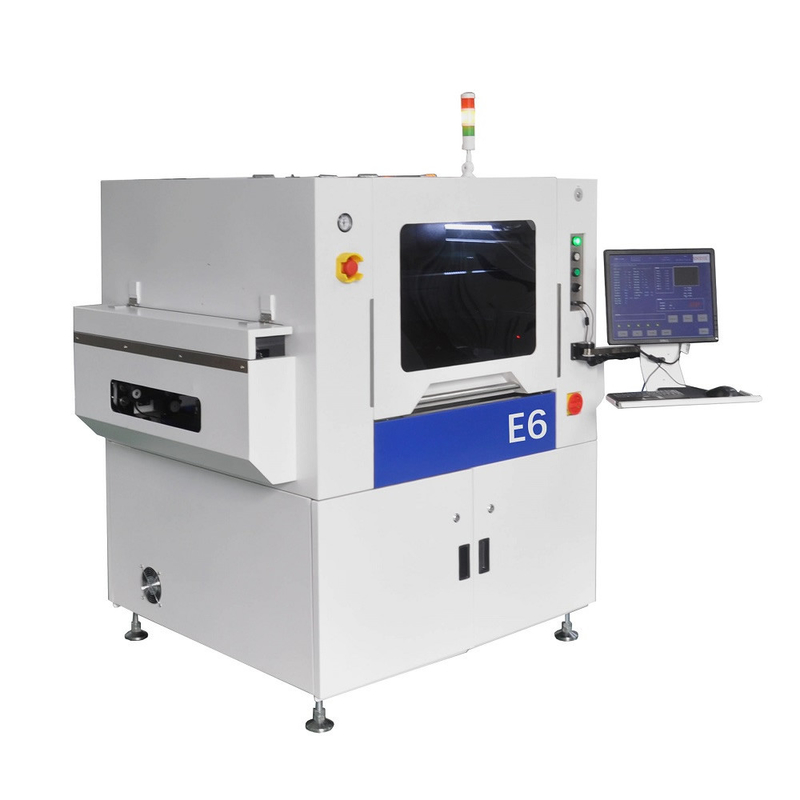

Độ chính xác caoE6Máy in dán hàn hoàn toàn tự động SMT Stencil Printer Máy in màn hình cho SMT Assembly Line, SMT Production Line
Đặc điểm của sản phẩm
1.Bước nâng được điều khiển bởi các ốc vít dẫn chính xác cao.
2Di chuyển trên và dưới của stencil được điều khiển bởi các ốc vít chì im lặng chính xác cao.
3Được trang bị một thiết bị làm sạch stencil tự động, làm cho nó dễ dàng hơn và không lo lắng hơn để sử dụng.
4Được trang bị một hệ thống điểm MARK học hình ảnh tiên tiến, dễ dàng điều chỉnh vị trí trung tâm của PCB và stencil mà không cần các điểm MARK đặc biệt,đảm bảo độ chính xác của in mạ hàn.
5Công nghệ thiết lập lại liên kết trục đầy đủ cho phép máy nhanh chóng quay trở lại vị trí chính.
6.Quá nhanh và dễ dàng thiết lập các tham số chuyển đổi, tăng tốc độ thay đổi đường dây.
7Nhiều tùy chọn nguồn ánh sáng, giúp dễ dàng xử lý các điểm tham chiếu cho bảng PCB có màu sắc khác nhau.
8Các cài đặt quyền sử dụng để ngăn chặn các thông số thiết bị quan trọng bị thay đổi vô tình.
| Điểm E6 | Parameter |
| Kích thước khung lưới (bức khung bên ngoài) | 470 ((W) x370 ((D) mm?? 736 x736 mm |
| Kích thước bảng mạch: | 50x50mm~600 ((W) x350 ((D) mm |
| Hệ điều hành: | Windows 7 |
| Độ dày của bảng mạch: | 0.4~6mm |
| Tốc độ in: | 10 đến 200mm/s |
| Hệ thống điều chỉnh thị giác: | tự động (bất kỳ hình dạng nào) |
| Phong cách của bảng mạch: | Chiều ngang PCB tối đa1% |
| Loại máy quét: | Máy cạo thép/máy cạo cao su góc tùy chọn ((45°/60) |
| Kích thước điều chỉnh trục XY: | ±10mm |
| góc in điều chỉnh: | ±2° |
| Lặp lại vị trí: | ±0,01mm |
| Thời gian chu kỳ truyền tải: | 15s ((không bao gồm thời gian in và làm sạch) |
| Chiều cao truyền tải: | 900±20mm |
| Định vị PCB - Chế độ hỗ trợ: | kim ống từ tính và hấp thụ chân không |
| Chế độ in: | in đơn/hai lần |
| Khu vực nhìn của máy ảnh: | 8x6 mm |
| Điểm tham chiếu trực quan: | bất kỳ điểm tham chiếu nào, tấm hàn,0.5 ¢3 mm |
| Nguồn cung cấp điện: | 220VAC 50-60Hz 1700W |
| Cung cấp áp suất không khí: | 4.5-6kg/m2 |
| Trọng lượng: | 950 kg |
| Hướng truyền: | trái vào bên phải ra / bên phải vào bên trái ra / bên trái vào bên trái ra / bên phải vào trái ra / bên phải trong ngay ra |
| Khối lượng | 1482x1140x1535mm ((WxDxH)) |
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
