Thông tin chi tiết sản phẩm:
|
| Kích thước PCB tối đa: | 350mm(L)x270mm(W) (Tiêu chuẩn) | trung chuyển: | 50 chiếc Bộ nạp Yamaha (bộ nạp khí nén & điện) |
|---|---|---|---|
| Hệ điêu hanh: | Windows (đi kèm với PC và chuột bàn phím) | hiệu chuẩn Fiducial: | Tự động hiệu chỉnh Điểm đánh dấu |
| Chiều cao thành phần: | tối đa 12 mm | tốc độ lắp: | 11500CPH(optimal); 11500CPH (tối ưu); IPC9850:8850cph IPC9850:8850cph |
| Trọng lượng ròng: | 200kg/ 310kg | vòi phun: | Bộ thay đổi đầu phun tự động với thư viện đầu phun 13 chiếc |
| Cấu trúc: | 1050mm(D)x1050mm(W)x885mm/ 1360mm(H) | độ chính xác lắp đặt: | (XY) ±0,06mm CPK ≥1,0 |
| Làm nổi bật: | Máy chọn và đặt BGA SMD,0201 Máy chọn và đặt SMD,Máy chọn và đặt QFN SMD |
||
Dòng sản xuất SMD kinh tế nhỏ và trung bình cho lắp ráp PCB Máy chọn và đặt hoàn toàn tự động SMT Charmhigh CHM-551, CPK≥1.0
Máy chọn và đặt PCB cao độ chính xác 4 đầu Charmhigh CHM551
Máy chọn và đặt SMT tự động, rất tốt cho sản xuất hàng loạt nhỏ với độ ổn định cao
Lời giới thiệu:
Charmhigh CHM-551 là một máy chọn và đặt SMT tự động bốn đầu tốc độ cao, chính xác, với cơ chế cấu hình cao cấp và hiệu suất tuyệt vời,và giá cả của nó là hợp lý.Nó được sử dụng để kiểm tra R & D và sản xuất SMT nhỏ và vừa, và có thể nhanh chóng phục hồi chi phí đầu tư. Cho dù bạn đang sản xuất các lô nhỏ hoặc lưu lượng lớn, nó là lựa chọn tốt nhất của bạn. Nếu bạn cần một máy chọn và đặt cấp cao hơn, Charmhigh CHM-551 là một máy tốt nhất.
CHM-551 catalog tải về:CHM-551 - Danh mục.pdf
CHM-551 làm việc video từ khách hàng:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 gắn 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
Điểm nổi bật:
1. Hỗ trợ thử nghiệm CPK,CPK≥1.0, 0201 hoàn hảo

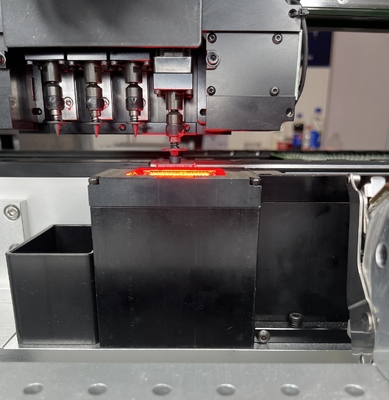

Hệ thống camera tầm nhìn mạnh mẽ, máy ảnh cập nhật với độ chính xác cao hơn, IC placecd chính xác hơn và bộ phận tối thiểu 0201.
2. thay đổi vòi phun tự động (13 bộ thư viện vòi phun)
Chuyển vòi tự động, bạn không cần phải thay vòi bằng tay, rất thuận tiện!
3. Trả thù nhiệt
4. Chuyển PCB tự động
Với máy vận chuyển PCB tự động, xây dựng một dòng sản xuất SMT nhỏ, tự do tay của bạn!
5. Tốc độ tối ưu:11500CPH; IPC9850:8850CPH
Với tốc độ này, bạn có thể làm công việc khối lượng trung bình, với sự ổn định tuyệt vời, làm việc 15 giờ mỗi ngày
6. SPhần mềm của Mart, hỗ trợ AI.
Lập trình nhanh, dễ vận hành, khởi động nhanh chỉ 1 giờ.
| CHM-551 Thông số kỹ thuật | |
| Kích thước | 1050mm ((L) x1050mm ((W) x 885mm ((H) / với cơ sở: 1360mm |
| Trọng lượng | 200kg / với cơ sở: 310kg |
| Cung cấp điện | AC220V (50Hz, một pha) 1.5kw |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | bơm chân không |
| Số lượng đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 11500CPH (tối ưu);IPC9850: 8850cph |
| Sự chính xác ngày càng tăng | (XY) ± 0,06mm; CPK≥1.0 |
| Chiều cao của thành phần | 12mm |
| Loại thành phần | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, vv (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x 270mm ((W) (Tiêu chuẩn); 600mm ((L) x350mm ((W) (Tìm chọn) |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 13 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa |
trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc độ đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 Yamaha 8mm tiêu chuẩn đống nạp khí / điện (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh chụp tức thời x4 (kích thước thành phần áp dụng: 14mm × 14mm); IC camerax1 (kích thước thành phần áp dụng:25mm × 25mm); Nhãn camerax2 |

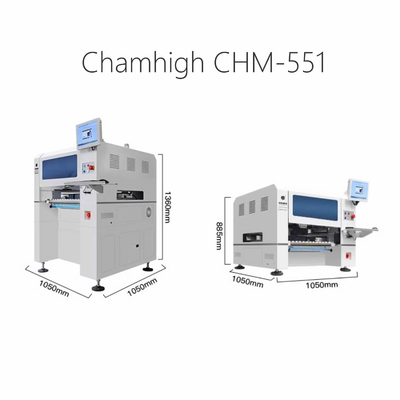

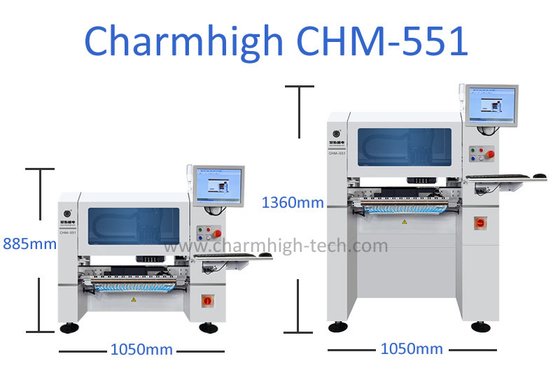

Chúng tôi có hai loại cho CHM-551, một là máy tính để bàn, một là dọc, bạn có thể chọn một trong số họ.
Lưu ý: căn cứ phải được lắp đặt trong nhà máy của chúng tôi trước khi tàu đi!
Máy chắc chắn với ngoại hình đẹp:
Làm việc với Yamaha Feeders tiêu chuẩn phổ biến ((mua riêng):
Hệ thống cấp: sử dụng bộ cấp điện / khí nén Yamaha, kinh tế và ổn định.
Bộ cấp độ rung ((chống cấp độ): hỗ trợ việc cung cấp cho thành phần ống.
Tùy chọn:
1. 8mm / 12mm / 16mm / 24mm / 32mm / 44mm bộ cấp điện
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm CL feeder khí nén
3. Bộ cấp độ rung động
Danh sách các bộ phận CHM-551
| Điểm | Số lượng | Điểm | Số lượng |
| Máy chọn và đặt | 1 | Cụm | 1 |
| Các vòi phun | 8 | Máy khóa Hexagon bên trong | 1 |
| Hộp dụng cụ | 1 | Dầu bôi trơn | 1 |
| Thẻ bảo hành | 1 | Bộ lọc | 4 |
| Sổ tay người dùng | 1 | Kết nối nhanh | 1 |
| Báo cáo thử nghiệm | 1 | Khung chuột | 1 |
| Phẫu thuật | 1 | Cáp điện | 1 |
CHM-551CPK≥1.0Vậy phát hiện CPK là gì?
CPK đề cập đến chỉ số khả năng quá trình, nó là một thước đo về mức độ nhất quán và chính xác của một máy chọn và đặt trong sản xuất của nó,Nếu CPK cao, nó có nghĩa là máy rất tốt trong việc đặt các thành phần chính xác nơi chúng cần.và có thể có nhiều lỗi trong quá trình lắp rápTôi.T cho chúng ta biết chất lượng của máy ổn định như thế nào trong quá trình sản xuất.
1 ≤ CPK < 1.33: bình thường
CPK ≥ 1.33: tuyệt vời
Tóm lại: CPK là một thước đo về sự nhất quán và chính xác của một máy chọn và đặt trong sản xuất của nó. Về cơ bản, nó cho chúng ta biết chất lượng của máy ổn định như thế nào trong quá trình sản xuất.

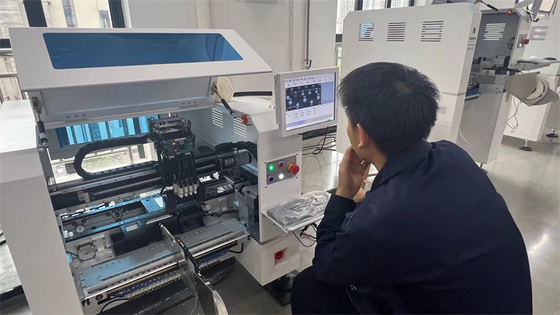

Charmhigh CHM-551 phản hồi cao từ khách hàng:
Charmhigh SMT, nhà máy cung cấp, nhà sản xuất chuyên nghiệp, giao hàng nhanh chóng.
Charmhigh, thương hiệu Chiense hàng đầu.
Charmhigh công viên công nghiệp mới nhà máy, nghiên cứu & sản xuất công viên:
Xin lưu ý:
Máy chọn và đặt được hoàn chỉnh với tất cả các phụ kiện bao gồm trong gói, máy sẵn sàng để sử dụng!
Điều duy nhất bạn cần chuẩn bị là một máy nén không khí bên ngoài (đưa không khí cho các bộ cho ăn, chân không đầu, hỗ trợ PCB, thư viện thay đổi vòi phun tự động...).
Xin vui lòng mua máy này với sự tự tin.
Thưởng thức với máy chọn và đặt của bạn!
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
Hỗ trợ kỹ thuật:
Kimi's Mob/ WhatsApp: 0086 135 106 75756
Skype: kimiliu89
E-mail:kimi@charmhigh-tech.com
Chào mừng bạn theo dõi chúng tôi.YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Nếu bạn muốn biết thêm thông tin, vui lòng liên hệ với chúng tôi qua e-mail.
Chúng tôi sẽ trả lời ngay lần đầu tiên.
Người liên hệ: Kimi Liu
Tel: +86 135 106 75756
Fax: 86-131-0721-9945
