Thông tin chi tiết sản phẩm:
|
| thủ trưởng: | 8 chiếc (với 31 chiếc vòi phun tự động thay đổi vị trí) | kích thước PCB: | 600mm(L) * 350mm(W) / 1200 *350mm(tùy chọn) |
|---|---|---|---|
| Tốc độ: | 35000 CPH (điều kiện tốt nhất theo công ty chúng tôi) | trung chuyển: | Hỗ trợ 80pcs NXT bộ cấp năng lượng |
| Thành phần: | 0201,0402,-5050, SOP, QFN,BGA đến các thành phần lớn hơn 36*36mm | Chiều cao thành phần tối đa: | 12mm |
| Máy ảnh: | Máy ảnh IC: 1pcs (36x36mm); Máy ảnh bay: 8pcs (16x16mm); Máy ảnh MARK: 2pcs | giao hàng PCB: | Giao hàng tự động 3 chiếc có đường ray, chiều rộng có thể được điều chỉnh bằng phần mềm |
| Cấu trúc: | 1280 (L) * 1580 (W) * 1500 (H) mm | Nguồn cung cấp điện: | AC220V (50 Hz, 1 pha) |
| loại trung chuyển: | Máy cấp điện Fuji NXT | Động cơ: | Động cơ servo panasonic |
| Độ dày PCB: | 0,6-3,5mm | Trọng lượng ròng: | 1450kg |
| Làm nổi bật: | Máy sản xuất PCBA 8 đầu,PCBA sản xuất chọn và đặt máy,80 máy cho ăn và đặt máy |
||

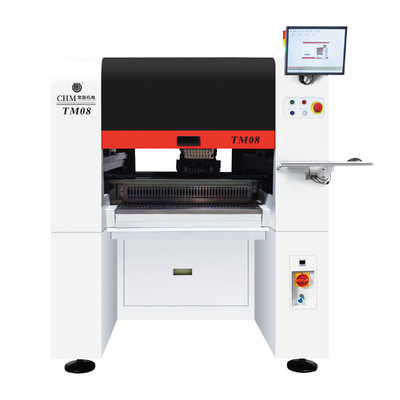

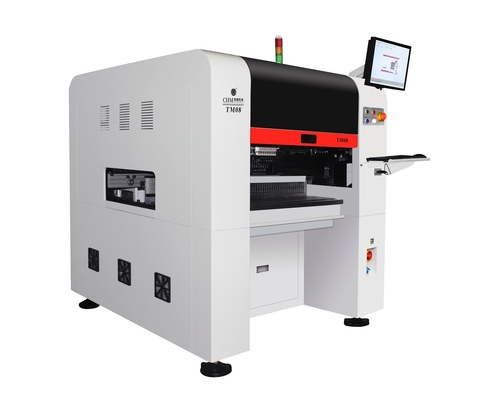

Hoàn hảo.Tốc độ cao Độ chính xác cao In-line8 đầu 80 máy cho ăn SMT chọn và đặt máy Charmhigh TM08
Máy sản xuất PCB, dây chuyền lắp ráp PCB tự động, chất lượng tốt nhất ở Trung Quốc, thương hiệu hàng đầu của Chiense Charmhigh
1Số mẫu: TM08
2Thương hiệu:
3- Cấu hình chính:Toàn bộ tự động trực tuyến + giao hàng tự động PCB + 8 đầu 80 bộ cho ăn + phát hiện CPK vượt qua + Panasonic servo motor + trục Y kép + thay đổi vòi phun tự động + 11 camera + THK Vít nghiền +Trả thù nhiệt + Tốc độ tối ưu: 35000CPH
4. Feeder: Fuji Electric feeder (mua riêng)
5. PCB khu vực (2 tùy chọn):600mm(L) * 350mm(W) / 1200 * 350mm (tùy chọn)
6. Đi kèm với máy tính & bàn phím & chuột với hệ thống Windows
7. Thành phần: 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... tối đa 36*36mm IC
8- Kích thước:1280 (L) * 1580 (W) * 1500 (H) mm, AC220V (50hz, một pha)
9Thời gian dẫn: 3-5 ngày làm việc
10. Chuyển hàng: bằng đường biển / lấy từ nhà máy của chúng tôi trực tiếp / gửi đến kho Trung Quốc
11Phương pháp thanh toán: chuyển tiền (T/T)
12Bao bì: hộp gỗ dán
Charmhigh kênh YouTube: https://www.youtube.com/@KimiLiuCharmhigh/video
Charmhigh TM08 catalog tải về từ: TM08 - Danh mục.pdf
Charmhigh TM08 tham số:
| Kích thước | 1280mm ((L) x1580mm ((W) x1500mm ((H) |
| Trọng lượng | 1450kg |
| Cung cấp điện | AC220V (50Hz, một pha), 3,5kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy bơm chân không tích hợp |
| Số lượng đầu gắn | 8 |
| Tốc độ lắp đặt | 35000hp (tối ưu) |
| Sự chính xác ngày càng tăng | ±0,05mm CPK≥1.0 |
| Chiều cao của thành phần | ≤ 12mm |
| Loại thành phần | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 450mm ((L) x350mm ((W) (tiêu chuẩn); 1200mm ((L) x350mm ((W) (không cần thiết) |
| Chuyển PCB | Máy vận chuyển tự động 3 đường ray, thiết bị hỗ trợ PCB |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 31 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |

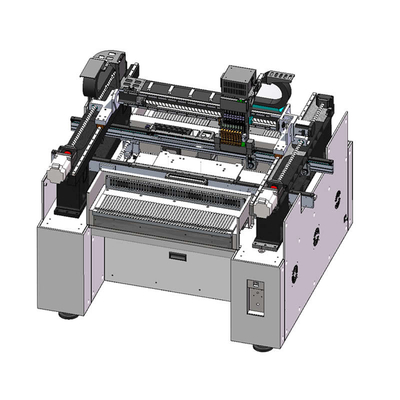

| Hệ thống ổ đĩa |
Trục X&Y được điều khiển bởiĐộng cơ phụ trợ Panasonic A6 (trục Y bằng động cơ kép); áp dụng gia tốc và giảm tốc độ đường cong S linh hoạt |
| Hệ thống truyền tải | Trục X&Y áp dụng vít đất và hướng dẫn tuyến tính câm (Trục Y với vít kép) |
| Hệ thống cho ăn | 80 NXT 8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Fly camerax8 (kích thước thành phần áp dụng: 16mmx16mm); IC camerax1 (kích thước thành phần áp dụng: 36mmx36mm); Nhãn camerax2 |
Danh sách phần:
| Điểm | Số lượng | Điểm | Số lượng |
| TM08 Máy chọn và đặt | 1 | Dầu bôi trơn | 1 |
| Các vòi phun | 8 | Bộ lọc | 4 |
| Hộp dụng cụ | 1 | Kết nối nhanh | 1 |
| Thẻ bảo hành | 1 | Khung chuột | 2 |
| Sổ tay người dùng | 1 | Cáp điện | 2 |
| Báo cáo thử nghiệm | 1 | Bàn phím | 1 |
| Phẫu thuật | 1 | Khung chuột | 1 |
| Cụm | 1 | LCD | 1 |
Charmhigh TM08, 8 đầu 80 feeders:
Charmhigh TM08: phát hiện CPK qua,TM08:CPK≥1.0,Mô hình chính xác cao:
Phát hiện CPK là gì?
CPK đề cập đến chỉ số khả năng quá trình, nó là một thước đo về mức độ nhất quán và chính xác của một máy chọn và đặt trong sản xuất của nó,Nếu CPK cao, nó có nghĩa là máy rất tốt trong việc đặt các thành phần chính xác nơi chúng cần.và có thể có nhiều lỗi trong quá trình lắp rápTôi.T cho chúng ta biết chất lượng của máy ổn định như thế nào trong quá trình sản xuất.
1 ≤ CPK < 1.33: bình thường
CPK ≥ 1.33: tuyệt vời
Tóm lại: CPK là một thước đo về sự nhất quán và chính xác của một máy chọn và đặt trong sản xuất của nó. Về cơ bản, nó cho chúng ta biết chất lượng của máy ổn định như thế nào trong quá trình sản xuất.
Mẫu:
Nhà máy trực tiếp cung cấp:
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
