Thông tin chi tiết sản phẩm:
|
| Kích thước PCB tối đa: | 350mm(L)x270mm(W) | trung chuyển: | 50 chiếc Bộ nạp Yamaha (bộ nạp khí nén & điện) |
|---|---|---|---|
| Hệ điêu hanh: | Windows (đi kèm với PC và chuột bàn phím) | hiệu chuẩn Fiducial: | Tự động hiệu chỉnh Điểm đánh dấu |
| Chiều cao thành phần: | 12mm | tốc độ lắp: | 11500CPH(optimal); 11500CPH (tối ưu); IPC9850:8850cph IPC9850:8850cph |
| Trọng lượng ròng: | 310kg | vòi phun: | Bộ thay đổi đầu phun tự động với thư viện đầu phun 13 chiếc |
| Cấu trúc: | 1050mm(L)x1050mm(W)x1360mm(H) | độ chính xác lắp đặt: | (XY) ± 0,05mm CPK ≥1,0 |
| Làm nổi bật: | Máy gắn chip SMT tự động,PCB Assembly SMT Chip Mounter,Máy chọn và đặt SMD tự động |
||

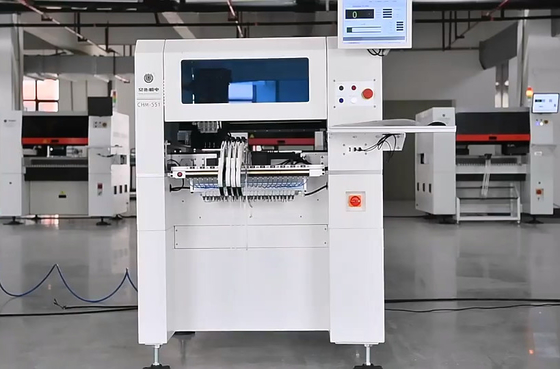

Máy gắp và đặt SMT 4 đầu siêu chính xác Charmhigh CHM-551CPK≥1.0
Cấu hình cao, tiết kiệm diện tích, rất tốt cho sản xuất lô nhỏ với độ ổn định cao.

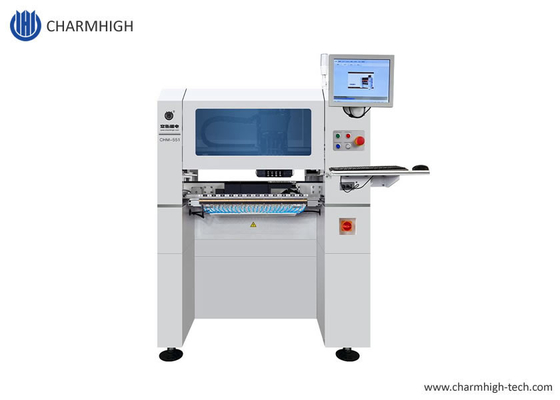

Mẫu máy nhỏ Genius đã được cập nhậtCHM-551 (có đế)Vít me bi độ chính xác cao
Băng tải PCB tự động, 50 bộ nạp, robot gắp và đặt SMT 4 đầu
Máy gắp và đặt CHM-551 SMT (với Thay đổi đầu phun tự động) để sản xuất hàng loạt SMT.
Hỗ trợ 0201. Hỗ trợ kiểm tra CPK.Giải pháp kinh tế cho lắp ráp SMT.
Tính năng máy
1. Hỗ trợ kiểm tra CPK CPK≥1.0
2. Thay đổi đầu phun tự động (thư viện đầu phun 13 bộ)
3. Bù nhiệt
4. Vận chuyển tự động
5. Tốc độ tối ưu: 11500CPH; IPC9850: 8850CPH
6. .……
Để biết thêm các tính năng của máy, vui lòng tham khảo ý kiến người quản lý tài khoản của chúng tôi
Video hoạt động của CHM-551 từ khách hàng trên Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551 gắn 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
CHM-551 gắn 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| Thông số kỹ thuật CHM-551 | |
| Kích thước | 1050mm(L) x1050mm(W) x 1360mm(H) |
| Cân nặng | 310kg - có đế |
| Nguồn điện | AC220V (50Hz, một pha) 1.5kw |
| Cung cấp khí | 0.5MPa ~0.7MPa |
| Tạo chân không | bơm chân không |
| Số lượng đầu gắn | 4 đầu |
| Tốc độ gắn | 11500CPH (tối ưu); IPC9850: 8850cph |
| Độ chính xác gắn | (XY)±0.05mm;CPK≥1.0 |
| Chiều cao linh kiện | 12mm |
| Loại linh kiện | 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, v.v. (điện trở/tụ điện/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm(L)x270mm(W) |
| Thay đổi đầu phun | Thay đổi đầu phun tự động (thư viện đầu phun 13 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống truyền động |
Trục X&Y được điều khiển bằng động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền động | Vít me bi + thanh dẫn hướng tuyến tính |
| Hệ thống nạp | 50 tiêu chuẩn 8mmYamaha khí nénbộ nạp điệnngăn xếp (cũng thích hợp cho khay IC và bộ nạp que) |
| Hệ thống thị giác | Camera chụp nhanhx4 (kích thước linh kiện áp dụng: 14mm×14mm); Camera ICx1 (kích thước linh kiện áp dụng:36mmm×36mm); Camera đánh dấux2 |

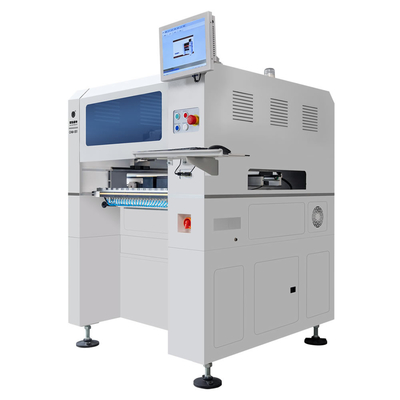

CHM-551 giao diện mới, thêm cửa sổ xem.
Các tính năng chính:
4 đầu, 50 ngăn xếp nạp, động cơ servo, băng tải PCB tự động, vít me bi,
bù nhiệt, thay đổi đầu phun tự động 19 lỗ, 0201, đã vượt qua bài kiểm tra CPK......
Làm việc với bộ nạp điện Yamaha& bộ nạp khí nén cùng nhau.
Gắn IC với kết quả hoàn hảo, hỗ trợ tối đa IC kích thước 36x36mm, gắn chân nhỏ hoàn hảo.
Charmhigh, thương hiệu hàng đầu Trung Quốc.

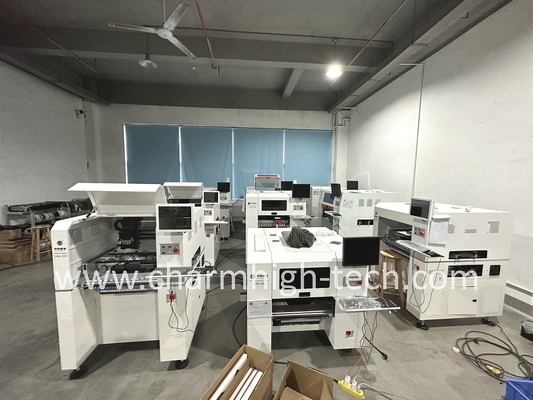

Nhà máy của chúng tôi:
Đề xuất dây chuyền sản xuất SMT:
Máy in keo hàn 3250---băng tải---hai bộ CHM-551---băng tải---lò nung lại
Danh sách bộ phận CHM-551
| Mục | Số lượng | Mục | Số lượng |
| Máy gắp và đặt | 1 | Nhíp | 1 |
| Đầu phun | 8 | Cờ lê lục giác trong | 1 |
| Hộp dụng cụ | 1 | Dầu bôi trơn | 1 |
| Thẻ bảo hành | 1 | Bộ lọc | 4 |
| Hướng dẫn sử dụng | 1 | Đầu nối nhanh | 1 |
| Báo cáo thử nghiệm | 1 | Bàn di chuột | 1 |
| Bàn chải | 1 | Cáp nguồn | 1 |
Xin lưu ý:
Máy gắp và đặt là bộ hoàn chỉnh với tất cả các phụ kiện đi kèm trong gói, máy đã sẵn sàng để sử dụng!
Điều duy nhất bạn cần chuẩn bị là máy nén khí bên ngoài.
Vui lòng mua máy này với sự tự tin.
Hãy tận hưởng với máy gắp và đặt của bạn!
