Charmhigh 551P SMD Pick and Place Machine Prototyping Sản xuất lô nhỏ CPK≥1.0
Đổi mới Genius 4 đầu Mô hình CHM-551P máy chọn và đặt SMD
Cấu trúc sắt đúc chính xác cao với máy vận chuyển PCB tự động SMT chọn và đặt robot.
Đối với sản xuất hàng loạt nhỏ & Nghiên cứu nội bộ & tạo mẫu
0201, 144 pin IC hỗ trợ CPK hỗ trợ thử nghiệm kinh tế cao cấp SMT Chip Mounter với độ ổn định cao
Bảng giới thiệu sản phẩm
CHM-551P là một máy chọn và đặt SMT tự động 4 đầu chính xác cao với cơ chế cấu hình cao cấp và hiệu suất tuyệt vời với giá cả phải chăng.Được thiết kế cho R&D proofing và SMT sản xuất nhỏ đến trung bình, máy này cung cấp khả năng lắp ráp PCB cấp chuyên nghiệp trong khi nhanh chóng phục hồi chi phí đầu tư. CHM-551P đại diện cho máy SMT ngân sách tốt nhất cho năm 2026.
Máy chọn và đặt SMT 4 đầu thế hệ tiếp theo này được thiết kế để lắp ráp SMT chính xác cao, hỗ trợ các thành phần từ 0201 đến 5050, BGA, 144 pin IC, bao gồm đèn LED, IC,và các bộ phận hình dạng lẻ. Tương thích với cả hai bộ cấp năng lượng và khí nén với chiều rộng 8mm, 12mm, 16mm, 24mm, 32mm và 44mm.
Được xây dựng bằng khung sắt đúc hạng nặng, mô hình nâng cấp này mang lại sự ổn định cấu trúc vượt trội, giảm rung động,và cải thiện đáng kể độ chính xác và tốc độ vị trí so với các phiên bản trước.
Ứng dụng
- Bộ PCB lô nhỏ đến trung bình
- Sản xuất dải và bóng đèn LED
- Sản xuất hợp đồng điện tử (EMS)
- Xây dựng nguyên mẫu R&D
- Các tổ chức giáo dục
- Các dây chuyền sản xuất SMT đang phát triển
Các đặc điểm chính
- Thử nghiệm CPK hỗ trợ
- Thay đổi vòi phun tự động (13 bộ thư viện vòi phun)
- Trả thù nhiệt
- Chuyển tải tự động
- Tốc độ tối ưu: 14400 CPH
- Xây dựng bằng sắt đúc

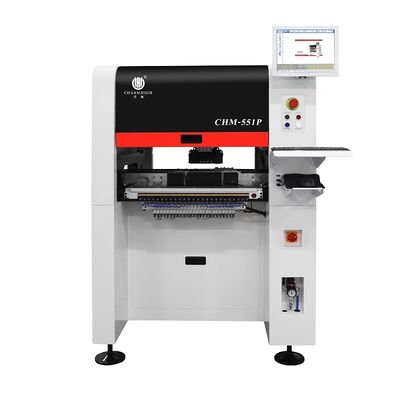

CHM-551P
| Kích thước |
1020mm ((L) x 1180mm ((W) x 1450mm ((H) |
| Trọng lượng |
556kg |
| Cung cấp điện |
AC220V (50Hz, một pha) 1.5kw (năng lượng trung bình 350w) |
| Cung cấp không khí |
0.5MPa ~ 0.7MPa |
| Sản xuất chân không |
Máy bơm chân không tích hợp |
| Số lượng đầu gắn |
4 đầu |
| Tốc độ lắp đặt |
14400CPH (tốt nhất) |
| Sự chính xác ngày càng tăng |
(XY) ± 0,035mm; CPK≥1.0 |
| Chiều cao của thành phần |
12mm |
| Loại thành phần |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB |
0.6mm~3.5mm |
| Kích thước PCB |
350mm ((L) x 270mm ((W) (Tiêu chuẩn); 600mm ((L) x 350mm ((W) (Tìm chọn) |
| Thay đổi vòi |
Thay đổi vòi phun tự động (thư viện vòi phun 13 lỗ) |
| Hệ thống điều khiển |
Hệ thống Linux, được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa |
Trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền tải |
Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn |
50 Yamaha 8mm tiêu chuẩn đống feeder khí nén / điện (cũng phù hợp với IC khay và feeder thanh) |
| Hệ thống thị giác |
Snapshot camerax4 (kích thước thành phần áp dụng: 14mm*14mm); IC camerax1 (kích thước thành phần áp dụng: 30mm*30mm); Mark camerax2 |
Khả năng tương thích với bộ cấp
Làm việc với các bộ cung cấp năng lượng khí Yamaha tiêu chuẩn phổ quát & bộ cung cấp năng lượng điện (mua riêng):
Các tùy chọn bao gồm:
- Máy cấp năng lượng 8mm/12mm/16mm/24mm/32mm/44mm
- 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm bơm khí
- Bộ cấp độ rung động
Charmhigh SMT, nguồn cung nhà máy, giao hàng nhanh chóng.
Charmhigh, thương hiệu hàng đầu của Trung Quốc.

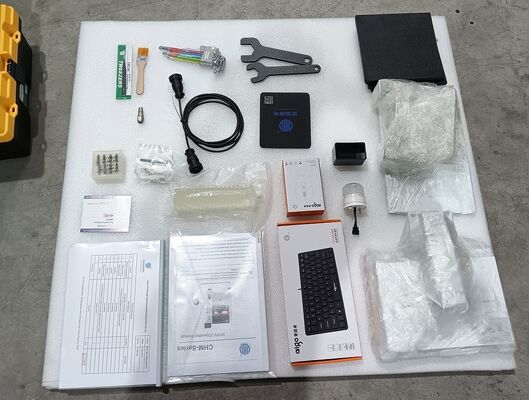

Danh sách các bộ phận
| Điểm |
Số lượng |
Điểm |
Số lượng |
| Máy chọn và đặt |
1 |
Cụm |
1 |
| Các vòi phun |
8 |
Máy khóa Hexagon bên trong |
1 |
| Hộp dụng cụ |
1 |
Dầu bôi trơn |
1 |
| Thẻ bảo hành |
1 |
Bộ lọc |
4 |
| Sổ tay người dùng |
1 |
Kết nối nhanh |
1 |
| Báo cáo thử nghiệm |
1 |
Khung chuột |
1 |
| Phẫu thuật |
1 |
Cáp điện |
1 |
Tại sao chọn CHM-551P nâng cấp?
Với cấu trúc sắt đúc, thiết kế tiết kiệm không gian dọc và độ chính xác nâng cao, CHM-551P cung cấp hiệu suất đặt SMT cấp công nghiệp với mức giá cạnh tranh.Thời gian giao hàng 2-4 ngày với sẵn có trong kho.
Xin lưu ý:
Máy chọn và đặt được hoàn chỉnh với tất cả các phụ kiện bao gồm trong gói, máy sẵn sàng để sử dụng!
Điều duy nhất bạn cần chuẩn bị là một máy nén không khí bên ngoài (đóng khí cho các bộ cấp khí).
Xin vui lòng mua máy này với sự tự tin.
Dịch vụ & Bảo hành
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
