Thông tin chi tiết sản phẩm:
|
| Heads: | 4pcs(comes with 19pcs nozzle auto-change library) | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY)±0.06mm; CPK≥1.0 |
| Dimension: | 1280(L)*1190(W)*1050(H) mm | Cameras: | 6pcs small camerea+1 big camera+2 mark camera |
| Motor: | Panasonic servo motor | Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| PCB conveyor: | 3-pieces automatic PCB conveyor | Net weight: | 310kg |
| Làm nổi bật: | 0201 Máy chọn và đặt |
||
Cấp độ chính xác cao 0201 hỗ trợ CPK≥1.0 Máy vận chuyển PCB tự động đầy đủ
Máy nhỏ 4 đầu 50 bộ cấp CHM-650 máy tính để bàn SMT chọn và đặt
Tự động thay đổi vòi, phòng được lưu, CE vượt qua
CHM-650 SMT máy chọn và đặt - Quá trình tải xuống:Charmhigh CHM-650 Catalog.pdf
Mô tả:

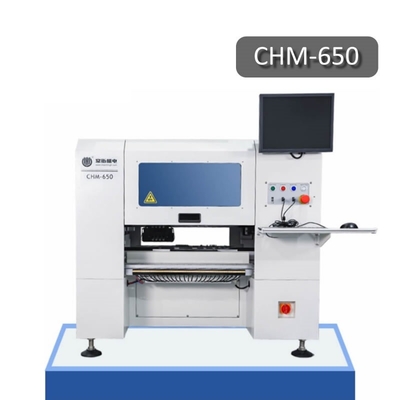

Charmhigh CHM-650 là một state-of-the-art, hoàn toàn tự động SMT chọn và đặt máy được thiết kế để đặt thành phần chính xác cao nhưng không gian tiết kiệm.Mô hình này kết hợp các hệ thống thị giác tiên tiến, thiết kế mô-đun và điều khiển thân thiện với người dùng để hợp lý hóa quy trình làm việc sản xuất của bạn.
CHM-650 Pick and Place Machine được đặc trưng bởi 50 bộ đắp thức ăn, 4 đầu có khả năng xoay 360 độ, hỗ trợ cho các bộ đắp thức ăn khí Yamaha, các bộ đắp thức ăn với các thành phần ống,Điều chỉnh tự động để chọn các thành phần, hoạt động tích hợp với máy tính công nghiệp tích hợp.
| CHM-650 Thông số kỹ thuật | |
| Kích thước | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| Trọng lượng ròng | 310kg |
| Sức mạnhCung cấp | AC220V/110V (50Hz, 1 pha), 2.1kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy phát điện chân không |
| Đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 10000cph ((tối ưu) |
| Sự chính xác ngày càng tăng | ±50μm@μ±3σ/chip |
| Độ chính xác điều khiển | 5μm |
| Chiều cao của thành phần | 12mm |
| Loại thành phần |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, vv (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 400mm ((L) x350mm ((W) |
| Chuyển PCB | Vận tải tự động 3 phần đường ray |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 19 lỗ) |
| Hệ thống điều khiển |
Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn |
50 Yamaha 8mm tiêu chuẩn ẩm ẩm / ẩm ẩm điện khe cắm (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác |
Snapshot camerax4 (kích thước thành phần có thể áp dụng:16mmx16mm); IC camerax1 (kích thước thành phần áp dụng:36mmx36mm); Nhãn camerax2 |
CHM-650 Đặc điểm chính:
1Số mẫu: CHM-650
2Thương hiệu:
3. Cấu hình chính: loại máy tính để bàn + PCB tự động phân phối + 4 đầu 50 bộ cấp thực + Panasonic servo motor + tự động thay đổi vòi + vít bóng + đường ray hướng dẫn tuyến tính + 7 camera + phần mềm thông minh hoàn toàn mới
4. Feeder: 2 tùy chọn: Yamaha feeder điện / feeder khí nén (feeder mua riêng)
5. diện tích PCB tối đa: 400 * 350mm; chiều cao thành phần tối đa: 12mm
6. Đi kèm với máy tính & bàn phím & chuột với hệ thống Windows
7. Thành phần: 0201, 0402-5050, SOP, QFN, TQFP, BGA... vv
8. Kích thước: 1280 ((L) * 1190 ((W) * 1050 ((H) mm, AC220V ((50Hz)
9Thời gian giao dịch: 7-10 ngày làm việc
10. Giao hàng: bằng DHL / bằng không / bằng đường biển / lấy từ nhà máy của chúng tôi trực tiếp / gửi đến kho Trung Quốc
11Phương pháp thanh toán: chuyển tiền (T/T)

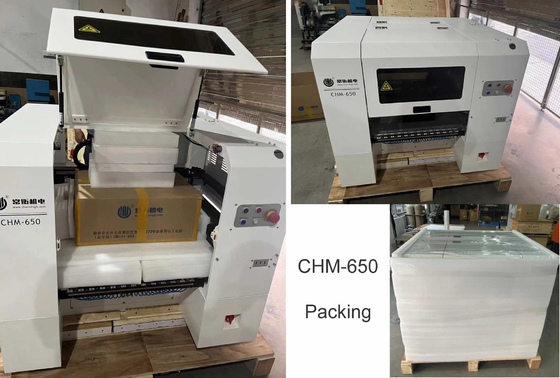

12Bao bì: hộp gỗ dán
Mỗi bên 25pcs feeders, tổng cộng 50pcs feeders băng hỗ trợ: (Yamaha feeder điện + khí nén cả hai phù hợp)
8/12/16/24/32mm feeder, feed stick, IC tray hỗ trợ, mua riêng.
4 đầu với vòi Samsung:
CharmHigh, thương hiệu hàng đầu Trung Quốc, nhà sản xuất đáng tin cậy.

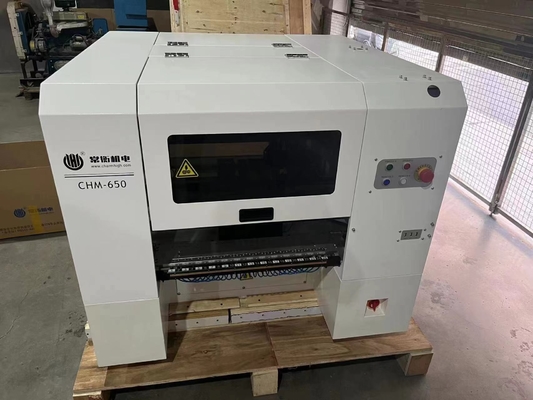

100% hình ảnh thực: (hình ảnh từ khách hàng)
Xin lưu ý:
Máy chọn và đặt được đặt đầy đủ với tất cả các phụ kiện bao gồm trong gói,bạn cần phải mua các bộ cấp thức ăn riêng biệt và cần phải chuẩn bị máy nén với ống đường kính bên ngoài 10mm (đưa không khí cho các bộ cấp thức ăn khí nén), đưa ống vào mặt sau của máy.
Xin vui lòng mua máy này với sự tự tin.
Thưởng thức với máy chọn và đặt của bạn!
Tại sao lại chọn Charmhigh?
1Thiết kế chuyên nghiệp và tiết kiệm không gian.
2- Hỗ trợ dễ sử dụng, không cần kỹ sư SMT chuyên nghiệp, thiết bị cấp nhập cảnh
3Một máy - Hoạt động tích hợp, không cần thêm bơm hoặc PC hoặc bất kỳ cơ sở hỗ trợ.
4Chi phí hiệu quả, giảm chi phí để sở hữu một dây chuyền sản xuất SMT hoàn toàn tự động chuyên nghiệp.
5. Nó rất thuận tiện để thay thế máy thay thế, dễ dàng để sửa chữa bởi chính mình.
6. Quốc tế nhanh với dịch vụ cửa đến cửa, giao hàng 6-8 ngày làm việc.
7Đặc biệt là cho nghiên cứu và phát triển trong phòng thí nghiệm, để bảo vệ thiết kế và bằng sáng chế của riêng bạn.
8Một máy tương đương với 5 nhân viên hàn, hiệu quả cao hơn nhiều so với công việc thủ công, dễ quản lý và tiết kiệm chi phí.
9Charmhigh là nhà máy cung cấp, tất cả các bộ phận máy của chúng tôi được nghiên cứu và sản xuất bởi chính chúng tôi.
10Charmhigh là một nhà sản xuất chuyên nghiệp của máy chọn và đặt SMT kể từ khi, đầu tiên p & p phát hành vào năm 2011.
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
