Thông tin chi tiết sản phẩm:
|
| PCB max Clamping area: | 400mm(L)×350mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000CPH |
| Net weight: | 310kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| Làm nổi bật: | Máy chọn vị trí SMT để bàn,Máy lấy vị trí 50 khay nạp SMT,Máy chọn và đặt SMT 0201 |
||

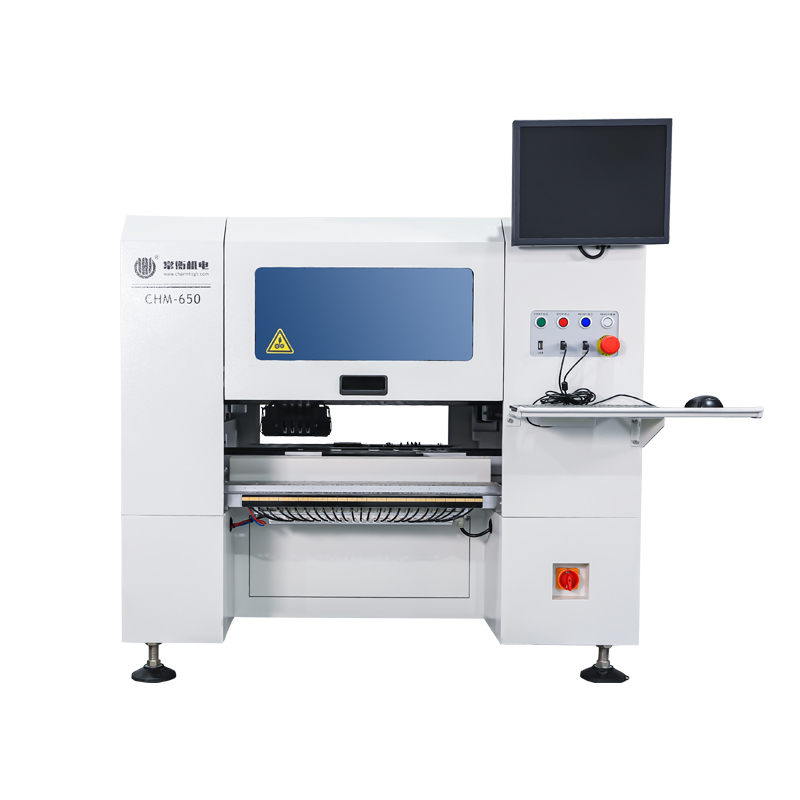

4 đầu 50 Feeders Bàn trên CHM-650 SMT chọn và đặt máy
Đối với sản xuất hàng loạt nhỏ chính xác cao, sản xuất hàng loạt 0201 hoàn hảo
Tự động thay đổi vòi phun, làm việc với Yamaha feeders phổ biến
Mô hình: CHM-650
*4 Đặt đầu với bộ thay đổi vòi tự động
*Hỗ trợ 50pcs Yamaha khí và điện cho ăn
*Cấu hình cao hơn với độ chính xác cao, hỗ trợ 0201
*Được đi kèm với máy tính (màn hình, bàn phím, chuột USB)
* Cơ khí mạnh mẽ, 3 phần PCB tự động giao hàng, phòng tiết kiệm
Video làm việc trên YouTube:
CHM-650 gắn 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q

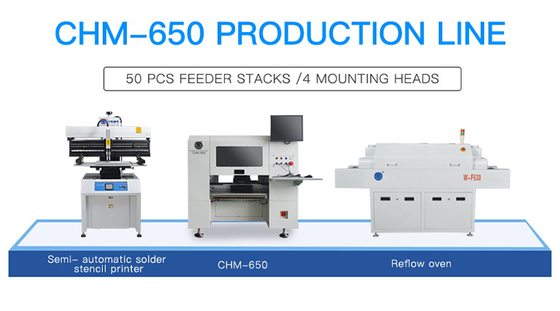

Thiết bị kết hợp CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 làm việc video từ khách hàng Bulgaria:
https://www.youtube.com/watch?v=50mu2rlPrrc
Bức ảnh thực của CHM-650 4 đầu chọn và đặt robot tại nhà máy:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 Thông số kỹ thuật | |
| Kích thước | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| Trọng lượng | 310kg |
| Sức mạnhCung cấp | AC220V (50Hz, 1 pha), 2.1kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy phát điện chân không |
| Đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 9000cph ((tối ưu) |
| Sự chính xác ngày càng tăng | (XY) ±0,05mm;CPK≥1.0 |
| Độ chính xác điều khiển | 5μm |
| Chiều cao của thành phần | 12mm |
| Loại thành phần |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, vv (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 400mm ((L) x350mm ((W) |

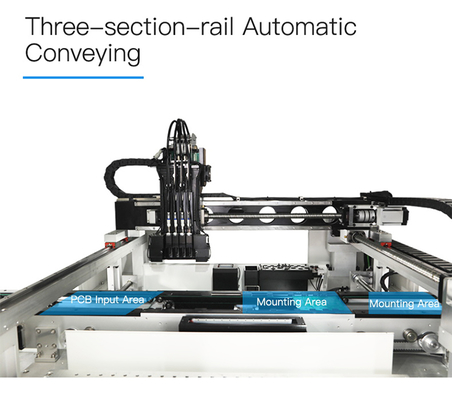

| Chuyển PCB | Vận tải tự động 3 phần đường ray |
| Thay đổi vòi | Thay đổi vòi phun tự động(Bộ thư viện vòi 19 lỗ) |
| Hệ thống điều khiển |
Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn |
50 Yamaha 8mm tiêu chuẩn ẩm ẩm / ẩm ẩm điện khe cắm (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác |
Snapshot camerax4 (kích thước thành phần có thể áp dụng:16mmx16mm); IC camerax1 (kích thước thành phần áp dụng:36mmx36mm); Nhãn camerax2 |
Chương trình tập tin dễ dàng:
Điểm nổi bật:
1. thay đổi vòi phun tự động, bạn không cần phải thay vòi phun theo cách thủ công, rất thuận tiện!

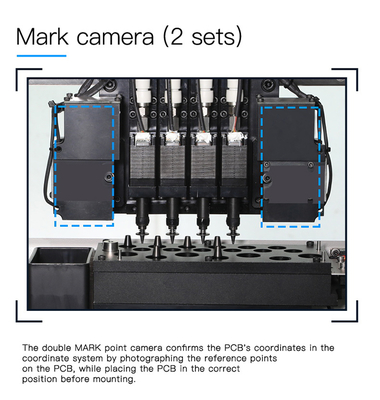

2. Hệ thống camera tầm nhìn mạnh, chính xác cao hơn, IC placecd chính xác hơn và bộ phận tối thiểu 0201:
3. cấu hình cao, tuổi thọ dài, Charmhigh cung cấp cơ khí mạnh mẽ.
Làm việc với Yamaha Feeders tiêu chuẩn phổ biến:
Tùy chọn:
1. 8mm / 12mm / 16mm / 24mm / 32mm / 44mm bộ cấp điện
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm bơm khí
3. Bộ cấp độ rung động
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một. Mỗi máy 100% được kiểm tra tốt trước khi vận chuyển.
