Thông tin chi tiết sản phẩm:
|
| Heads: | 6pcs(comes with Automatic nozzle change (19-hole nozzle library) | Max PCB size: | 350mm(L)x300mm(W) |
|---|---|---|---|
| Feeder: | Support 50pcs NXT Electric Feeder | Precision: | (xy)+30μm, CPK≥1.0 (X Y) |
| Dimension: | 890 (L) * 1450 (W) * 1500 (H) mm | Cameras: | 6pcs small cameras+1 big camera+2 mark cameras |
| Voltage: | AC220V (50Hz, single phase), 1.8kW | Components: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/capacitor/diode/triode/LED/IC, etc.) |
| PCB Conveying: | 3-section-rail automatic conveying | Component Height: | max 12mm |
| Mounting Speed: | 27800cph (optimal) | Net weight: | 900kg |
| Làm nổi bật: | 6 đầu Máy SMT Loại thẳng đứng,Máy SMT thay đổi vòi phun tự động,Thiết bị SMT thay đổi vòi phun tự động |
||
6 đầu SMT chọn và đặt máy Charmhigh TC06Nền tảng Cast Iron tích hợp
Giải pháp SMT nhỏ gọn và chính xác cao, tốt nhất cho 01005 và thành phần phím mịn
Máy chọn và đặt tốt nhất cho người mới bắt đầu
Charmhigh TC06 SMT pick & place machine cung cấp lắp ráp PCB đáng tin cậy với vị trí chính xác, vận hành dễ dàng và giá cả phải chăng cho các nhà sản xuất điện tử.Nó xử lý lắp ráp PCB phức tạp với độ chính xác, hoàn hảo cho các nhà máy điện tử nhỏ và trung bình.
Nó có nền tảng sắt đúc tích hợp, làm việc rất ổn định. vì vậy các thành phần min hỗ trợ 010015 với kết quả lắp đặt hoàn hảo. tốc độ lý tưởng là 27800 CPH.
Charmhigh TC06 lý tưởng cho người mới bắt đầu và chuyên gia cần một máy chọn & đặt đáng tin cậy để lắp ráp PCB với các thành phần tinh tế và hiệu quả cao.
TC06 Đặc điểm chính:
1Số mẫu: TC06
2Thương hiệu:
3- Cấu hình chính:Tự động đầy đủ trong dòng + PCB tự động giao hàng + 6 đầu 50 feeders +(xy) + 30μm,CPK>1.0 + trục X & Y được điều khiển bởi động cơ servo Panasonic + thay đổi vòi tự động + 9 máy ảnh + Vít đất & Hướng dẫn tuyến tính +Trả thù nhiệt + Tốc độ tối ưu: 27800CPH
4. Feeder: Fuji Electric feeder (mua riêng)
5. diện tích PCB: 350mm ((L) * 300mm ((W)
6. Đi kèm với máy tính & bàn phím & chuột với hệ thống Windows
7. Thành phần: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... tối đa 36*36mm IC

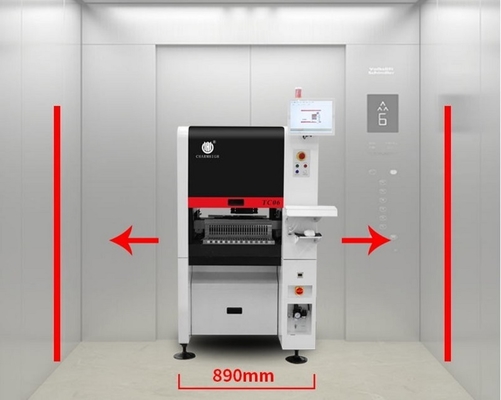

8- Kích thước: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, một pha); Trọng lượng ròng: 900kg
9Thời gian giao dịch: 5-7 ngày làm việc
10. Chuyển hàng: bằng đường biển / lấy từ nhà máy của chúng tôi trực tiếp / gửi đến kho Trung Quốc
11Phương pháp thanh toán: chuyển tiền (T/T)
12Bao bì: hộp gỗ dán
Charmhigh TC06 tham số:
| Kích thước |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| Trọng lượng | 900kg |
| Cung cấp điện | AC220V (50Hz, một pha), 3kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy bơm chân không tích hợp |
| Số lượng đầu gắn | 6 |
| Tốc độ lắp đặt | 27800cph (tối ưu) |
| Sự chính xác ngày càng tăng | (xy) + 30μm, CPK≥1.0 |
| Chiều cao của thành phần | ≤ 12mm |
|
Loại thành phần & Phạm vi thành phần |
- Trừ điện tụ kháng cự, diode hình trụ, nhôm - Cỡ inch.01005 đến 36*36mm, và các thành phần lớn hơn gắn |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x300mm ((W) |
| Chuyển PCB | Máy vận chuyển tự động 3 đường ray, thiết bị hỗ trợ PCB |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 19 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa |
Trục X&Y được điều khiển bởiĐộng cơ phụ trợ của Panasonic |
| Hệ thống truyền tải | Vít nối đất + Hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 NXT 8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh bay x 6 (kích thước thành phần áp dụng: 16mmx16mm); Máy ảnh IC x 1 (kích thước thành phần áp dụng: 36mmx36mm); Đánh dấu máy ảnh x 2 |
Charmhigh kênh YouTube: https://www.youtube.com/@KimiLiuCharmhigh/video
TC06 Video làm việc, gắn 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 làm việc cùng nhau: https://www.youtube.com/watch?v=x7ChkUV0HG4
Mỗi bên 25pcs feeders, tổng cộng 50pcs feeders băng hỗ trợ: (NXT feeder điện)
8/12/16/24/32/44/56mm feeder, động lực feeder, IC khay hỗ trợ, mua riêng biệt.
Thay đổi vòi phun tự động: (19 lỗ thư viện)
Phản hồi của khách hàng, tốt cho doanh nghiệp khởi nghiệp:
Danh sách phần:
| Điểm | Số lượng | Điểm | Số lượng |
| TC06 Máy chọn và đặt | 1 | Dầu bôi trơn | 1 |
| Các vòi phun | 8 | Bộ lọc | 4 |
| Hộp dụng cụ | 1 | Kết nối nhanh | 1 |
| Thẻ bảo hành | 1 | Khung chuột | 2 |
| Sổ tay người dùng | 1 | Cáp điện | 2 |
| Báo cáo thử nghiệm | 1 | Bàn phím | 1 |
| Phẫu thuật | 1 | Khung chuột | 1 |
| Cụm | 1 | LCD | 1 |
Xin lưu ý:
Máy chọn và đặt được đặt đầy đủ với tất cả các phụ kiện bao gồm trong gói,bạn cần phải mua các bộ cấp thức ăn riêng biệt và cần phải chuẩn bị máy nén với ống đường kính bên ngoài 10mm (đóng khí cho các bộ cấp thức ăn, chân không đầu, nút PCB...), chèn ống ở phía sau của máy.
Xin vui lòng mua máy này với sự tự tin.
Tại sao lại chọn Charmhigh?
1Thiết kế chuyên nghiệp và tiết kiệm không gian.
2- Hỗ trợ dễ sử dụng, không cần kỹ sư SMT chuyên nghiệp, thiết bị cấp nhập cảnh
3Một máy - Hoạt động tích hợp, không cần thêm bơm hoặc PC hoặc bất kỳ cơ sở hỗ trợ.
4Chi phí hiệu quả, giảm chi phí để sở hữu một dây chuyền sản xuất SMT hoàn toàn tự động chuyên nghiệp.
5. Nó rất thuận tiện để thay thế máy thay thế, dễ dàng để sửa chữa bởi chính mình.
6. Quốc tế nhanh với dịch vụ cửa đến cửa, giao hàng 6-8 ngày làm việc.
7Đặc biệt là cho nghiên cứu và phát triển trong phòng thí nghiệm, để bảo vệ thiết kế và bằng sáng chế của riêng bạn.
8Một máy tương đương với 5 nhân viên hàn, hiệu quả cao hơn nhiều so với công việc thủ công, dễ quản lý và tiết kiệm chi phí.
9Charmhigh là nhà máy cung cấp, tất cả các bộ phận máy của chúng tôi được nghiên cứu và sản xuất bởi chính chúng tôi.
10Charmhigh là một nhà sản xuất chuyên nghiệp của máy chọn và đặt SMT kể từ khi, đầu tiên p & p phát hành vào năm 2011.
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
