Thông tin chi tiết sản phẩm:
|
| thủ trưởng: | 6 chiếc (với 19 chiếc vòi phun tự động thay đổi vị trí) | kích thước PCB: | 450mm ((L) × 350mm ((W) (tiêu chuẩn); |
|---|---|---|---|
| Tốc độ: | 27800cph (tối ưu); | trung chuyển: | Hỗ trợ 60pcs NXT bộ cấp năng lượng |
| Thành phần: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | Chiều cao thành phần tối đa: | 12mm |
| Máy ảnh: | Camera IC: 1 chiếc (36mm) Camera bay: 6 chiếc (16mm) Camera MARK: 2 chiếc | giao hàng PCB: | Giao hàng tự động 3 chiếc có đường ray, chiều rộng có thể được điều chỉnh bằng phần mềm |
| Cấu trúc: | 1320mm(L)×1600mm(W)×1500mm(H) | Nguồn cung cấp điện: | AC220V (50/60Hz, 1 pha) |
| loại trung chuyển: | Máy cấp điện Fuji NXT | Độ dày PCB: | 0,6-3,5mm |
| Làm nổi bật: | Máy chọn và đặt SMT dọc,Máy chọn và đặt SMT nội tuyến,Máy SMT 60 khay nạp |
||
Top Configuration chính xác cao Charmhigh 6 đầu 60 bộ cho ăn SMT Pick and Place Machine TM06
Full automci In-line SMT Pick and place Machine với máy vận chuyển PCB
Đường dây lắp ráp PCB, tốt cho sản xuất hàng loạt, dây chuyền lắp ráp SMT trung bình hoàn toàn tự động
1Số mẫu: TM06
2Thương hiệu:
3. Cấu hình chính: tự động 3 mảnh PCB tự động giao hàng + 6 đầu 60 feeders + Panasonic servo motor
+ thay đổi vòi hơi tự động ((19 vị trí) + 9 máy ảnh + THK Vít nghiền + trục Y kép
4. Feeder: Fuji Electric feeder (mua riêng)
5. PCB diện tích (2 tùy chọn): 450 * 350mm / 900 * 350mm
6. Đi kèm với máy tính & bàn phím & chuột với hệ thống Windows
7Thành phần:01005, 0201, 0402-5050, SOP, QFN, TQFP, BGA... vv
8. Kích thước: 1320mm ((L) × 1600mm ((W) × 1500mm ((H), AC220V / 110V (50/60Hz, 1 pha)
9Thời gian giao dịch: 4-6 ngày làm việc
10. Chuyển hàng: bằng đường hàng không / bằng đường biển / lấy từ nhà máy của chúng tôi trực tiếp / gửi đến kho Trung Quốc
11Phương pháp thanh toán: chuyển tiền (T/T)
12Bao bì: hộp gỗ dán

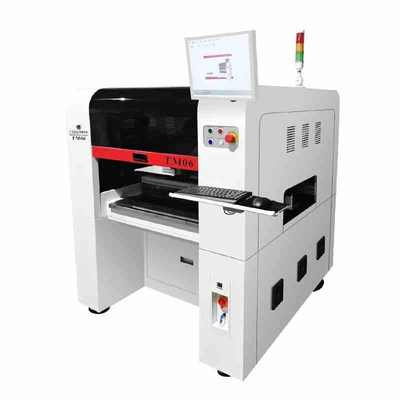

Đây là TM06, một máy chọn và đặt cao cấp của Charmhigh.
Nó được đặc trưng bởi 60 ngăn ăn, khả năng tương thích tốt với các bộ cấp điện NXT và các bộ cấp thanh có thể hỗ trợ các thành phần ống.
6 đầu có khả năng gắn đồng thời và thay đổi vòi hút tự động, băng chuyền tự động ba phần,Hệ thống điều khiển chuyển động tốc độ cao và công nghệ thị giác được áp dụng để chụp ảnh các thành phần chuyển động được nghiên cứu và phát triển độc lập bởi Charmhigh.
Nếu bạn cần một cấu hình cao chọn và đặt máy với giá hợp lý cho các thiết lập vừa đến lớn, TM06 là sự lựa chọn tốt nhất.
Thông số kỹ thuật TM06:
| Mô hình | TM06 |
| Kích thước | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| Trọng lượng | 1100kg |
| Cung cấp điện | AC220V (50Hz, một pha), 3kW |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy bơm chân không tích hợp |
| Số lượng đầu gắn | 6 đầu |
| Tốc độ lắp đặt | 27800cph (tối ưu); |
| Sự chính xác ngày càng tăng | Trục X,Y: ±0,035mm; CPK≥1,0 ((XY) |
| Độ chính xác điều khiển | 4μm |
| Chiều cao của thành phần | 12mm |
| Loại thành phần | 01005,0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 450mm ((L) × 350mm ((W) (tiêu chuẩn); 900mm ((L) × 350mm ((W) (không cần thiết) |
| Chuyển PCB | Vận tải tự động 3 phần đường ray, hỗ trợ PCB |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 19 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởi động cơ phụ trợ Panasonic A6 (trục Y bởi động cơ kép); áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền tải | Trục X&Y áp dụng vít quả bóng đất TBI và hướng dẫn tuyến HIWIN(Trục Y với vít kép) |
| Hệ thống cho ăn | 60 NXT 8mm bộ đắp tiêu chuẩn (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh bay × 6 (kích thước thành phần áp dụng: 16mm × 16mm); Máy ảnh IC × 1 (kích thước thành phần áp dụng: 36mm × 36mm); Máy ảnh đánh dấu × 2 |

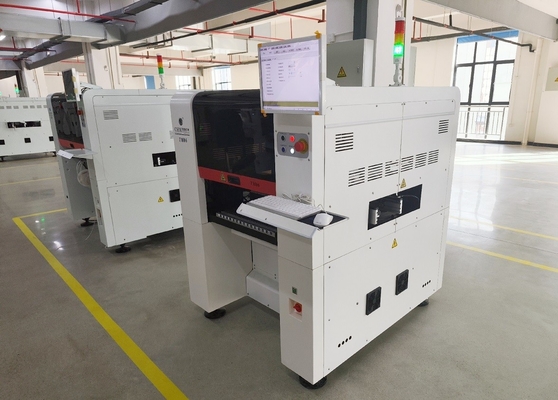

Những hình ảnh thực sự cho TM06:

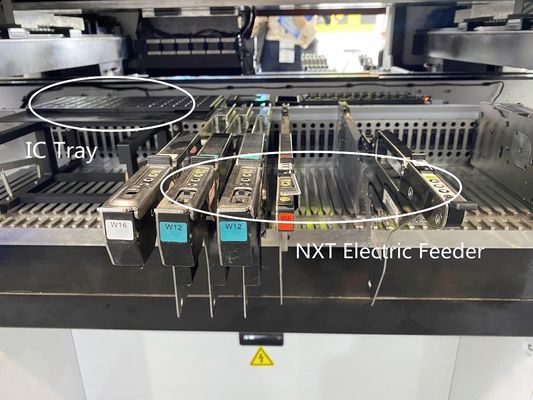

60 khe cắm cho bộ cho ăn (Làm việc với bộ cho ăn điện Fuji NXT, các bộ cho ăn được mua riêng biệt, 8/12/16/24/32/44mm):
6 đầu với thay đổi vòi phun tự động, một camera IC chính xác cao, hai camera đánh dấu,
6 camera bay cho các thành phần bình thường 3 bộ máy vận chuyển PCB tự động.
Trục Y kép với động cơ servo kép, ổn định hơn và chính xác cao hơn.
Mẫu PCB:
(Chúng tôi cũng sử dụng dòng SMT hoàn toàn tự động của riêng chúng tôi để sản xuất PCB cho các bộ phận của máy móc của chúng tôi)
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy trực tiếp cung cấp với bảo hành.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
