Thông tin chi tiết sản phẩm:
|
| PCB max Clamping area: | 400mm(L)×300mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000 cph (ideal) |
| Net weight: | 190kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| Làm nổi bật: | Máy gắn thành phần PCB 12mm,Máy gắn thành phần PCB 6000cph,Máy gắn PCB SMT |
||
Hoàn hảo & Tiết kiệm4 đầu hút 50 Khay nạpMáy gắp và đặt linh kiện PCB 220V

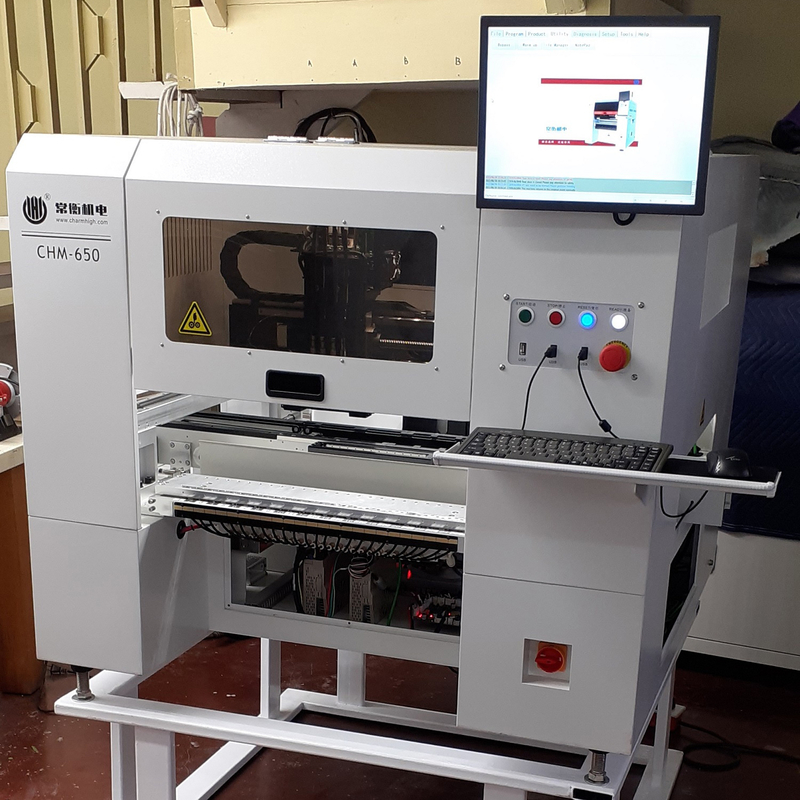

Máy gắp và đặt CHM-650 SMT, tốt cho sản xuất hàng loạt SMT nhỏ chính xác
với thay đổi đầu hút tự động, không cần thay đổi đầu hút thủ công, hoạt động vớikhay nạp Yamaha phổ thông
Video hoạt động trên YouTube:
CHM-650 gắp và đặt 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 gắp và đặt hỗn hợp:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Video hoạt động của CHM-650 từ khách hàng Bulgaria:
https://www.youtube.com/watch?v=50mu2rlPrrc

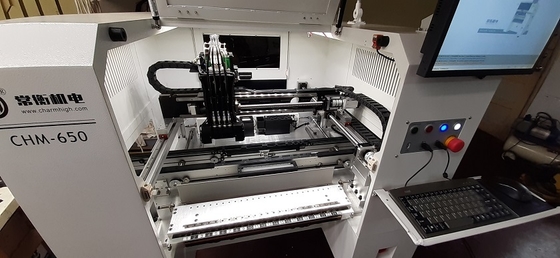

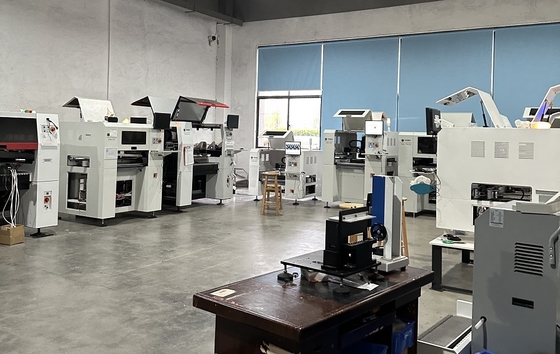

Ảnh thực tế của robot gắp và đặt CHM-650 4 đầu tại nhà máy:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Thông số kỹ thuật CHM-650 | |
| Kích thước | 1280mm(D)x1190mm(R)x1050mm(C) |
| Trọng lượng | 310kg |
| Nguồn Cung cấp | AC220V (50Hz, 1 pha), 2.1kW |
| Khí nén | 0.5MPa ~ 0.7MPa |
| Tạo chân không | Máy tạo chân không |
| Đầu gắp | 4 Đầu |
| Tốc độ gắp và đặt | 9000cph (tối ưu) |
| Độ chính xác gắp và đặt | (XY) ±0.05mm; CPK≥1.0 |
| Độ chính xác điều khiển | 5μm |
| Chiều cao linh kiện | 12mm |
| Loại linh kiện |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, v.v. (điện trở/tụ điện/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 400mm(D)x350mm(R) |
| Vận chuyển PCB | Vận chuyển tự động bằng ray 3 đoạn |
| Thay đầu hút | Thay đầu hút tự động (thư viện đầu hút 19 lỗ) |
| Hệ thống điều khiển |
Máy tính công nghiệp tích hợp (hệ thống Windows) được trang bị màn hình, bàn phím và chuột |
| Hệ thống truyền động | Trục X&Y được điều khiển bằng động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền động | Vít bi + thanh dẫn hướng tuyến tính |

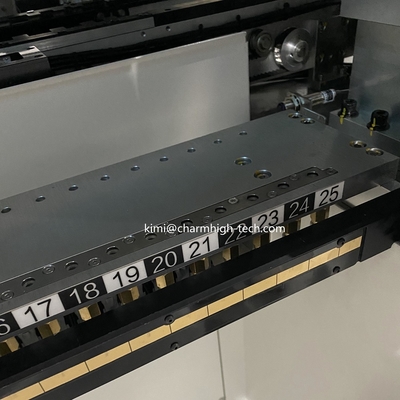

| Hệ thống nạp |
50 khe nạp khí nén/điện tiêu chuẩn Yamaha 8mm (cũng phù hợp với khay IC và khay nạp que) |
| Hệ thống thị giác |
Camera chụp nhanhx4 (kích thước linh kiện áp dụng: 16mmx16mm); Camera ICx1 (kích thước linh kiện áp dụng: 36mmx36mm); Camera đánh dấux2 |
Máy gắp và đặt SMT CHM-650 nhỏ & độ chính xác cao, hỗ trợ sản xuất hàng loạt 0201:
Điểm nổi bật:
1. Thay đổi đầu hút tự động, bạn không cần phải thay đổi đầu hút thủ công, rất tiện lợi!
2. Hệ thống camera thị giác mạnh mẽ, camera được cập nhật với độ chính xác cao hơn, đặt IC chính xác hơn và linh kiện nhỏ nhất 0201.
3. Cấu hình cao với phần mềm thông minh, tuổi thọ cao hơn, Charmhigh cung cấp bộ phận cơ khí mạnh mẽ hơn.
Hoạt động với Khay nạp Yamaha tiêu chuẩn phổ thông (mua riêng):
Tùy chọn:
1. Khay nạp điện 8mm/ 12mm /16mm /24mm /32mm /44mm
2. Khay nạp khí nén 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm
3. Khay nạp rung
Phản hồi của khách hàng:
Charmhigh, thương hiệu hàng đầu Trung Quốc.
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ trọn đời.
Chúng tôi luôn cung cấp phụ tùng máy, cung cấp trực tiếp từ nhà máy với sự đảm bảo.
Chúng tôi cung cấp dịch vụ tư vấn và khắc phục sự cố trực tuyến và dịch vụ tư vấn kỹ thuật.
Chúng tôi cung cấp dịch vụ hậu mãi một kèm một.Mỗi máy được kiểm tra 100% trước khi xuất xưởng.
