Thông tin chi tiết sản phẩm:
|
Power: | 3.5kw | Dimensions: | 1000*466*445mm |
---|---|---|---|
Heating zone quantity: | upper3/down3 | Heating area: | 230*730mm |
Heating up time: | Around 7 mins | ||
Làm nổi bật: | Lò nướng tái sinh để bàn T961,Lò nướng tái sinh để bàn 730 * 230mm,Máy hàn 3.5KW |
Lò nung chảy SMT Mini Desktop loại băng tải nóng nhấtT961 220v
230*730mm6 VùngMáy hàn hàn 3.5KW,Thiết kế đặc biệt cho LED / SMD
Mua nó từ cửa hàng trực tuyến với giá thấp nhất trực tiếp:
Thông số kỹ thuật cho T961:
Mô hình |
T-961 |
Số lượng vùng gia nhiệt |
trên3/dưới3 |
Chiều dài của vùng gia nhiệt |
730mm |
Loại gia nhiệt |
sirocco cấp độ thông minh và gia nhiệt hồng ngoại nhanh |
Số lượng vùng làm mát |
1 |
Chiều rộng tối đa của bảng PCB |
230mm |
Hướng hoạt động |
trái→phải |
Tùy chọn giao hàng |
Truyền động lưới&truyền động xích |
Tốc độ của băng tải |
0-290mm/phút |
Nguồn điện |
220V 50/60Hz |
Công suất đỉnh |
3.5KW |
Thời gian gia nhiệt |
Khoảng 7 phút |
Phạm vi kiểm soát nhiệt độ |
Nhiệt độ phòng-300 |
Chế độ kiểm soát nhiệt độ |
Điều khiển vòng kín PID |
Độ chính xác kiểm soát nhiệt độ |
±1 |
Độ lệch phân bố nhiệt độ PCB |
±2 |
Kích thước tổng thể |
1000×466×445mm |
Trọng lượng máy |
70KG |
Sự miêu tả:
1. Máy này chọn công nghệ gia nhiệt hồng ngoại nhanh và sirocco cấp độ thông minh để kiểm soát, được trang bị bánh xe gió thiết kế đặc biệt, tốc độ ổn định và nhiệt độ đồng đều, phù hợp để hàn liên tục các linh kiện LED và BGA.
2. Máy này được trang bị hệ thống gia nhiệt kiểu xích và sáu vùng nhiệt độ, và mỗi vùng nhiệt độ sử dụng điều khiển PID độc lập và kiểu gia nhiệt lên-xuống, có thể làm cho nhiệt độ bên trong chính xác hơn và cân đối hơn, chỉ mất khoảng 7 phút để làm nóng đến nhiệt độ làm việc từ nhiệt độ phòng.
3. Kiểu gia nhiệt sóng nhiệt độ thông minh, lựa chọn sóng dung lượng lớn, có tám sóng nhiệt độ có thể đáp ứng các yêu cầu công nghệ hàn khác nhau.
4. Sử dụng công nghệ lập trình, đặt trước chức năng lưu trữ bộ nhớ sóng nhiệt độ, có thể hoàn thành toàn bộ quá trình hàn tự động theo sóng cài đặt trước của bạn.
5. Áp dụng phép đo nhiệt độ bằng cặp nhiệt điện và thêm mạch bù, làm cho phép đo nhiệt độ chính xác hơn, sóng hoàn hảo hơn.6. Sử dụng công nghệ điều khiển nhiệt độ thông minh PID; làm cho việc kiểm soát nhiệt độ chính xác hơn. Áp dụng rơ le trạng thái rắn dòng điện lớn nhập khẩu đầu ra không tiếp xúc có thể tránh hiệu quả IC hoặc hư hỏng bảng mạch do làm nóng nhanh hoặc liên tục, làm cho toàn bộ quá trình hàn an toàn khoa học hơn.

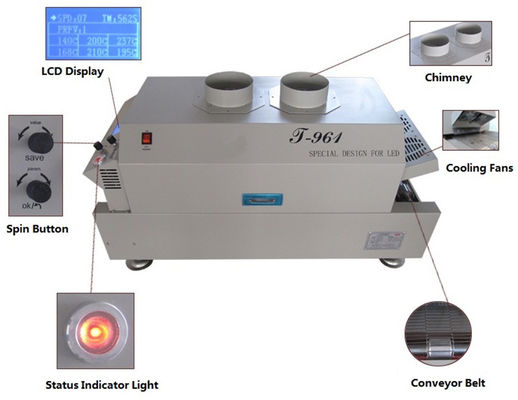

7. Hệ thống truyền động sử dụng động cơ biến tần nhập khẩu, tốc độ vòng kín PID, vận hành trơn tru, phạm vi tốc độ có thể điều chỉnh 0-290mm/phút.8. Áp dụng cấu trúc bánh xe độc lập và thanh chống bằng thép không gỉ đặc biệt, bền bỉ chống mài mòn chạy trơn tru, tốc độ độ chính xác có thể đạt ±10mm/phút.9. Vùng làm mát độc lập, để đảm bảo bảng PCB có nhiệt độ thấp khi cần thiết.10. Giao diện vận hành thân thiện với người dùng, màn hình LCD hoàn hảo, không cần kết nối với PC, có thể xem toàn bộ quá trình sửa chữa rất rõ ràng.
11. Thiết kế công thái học, thiết thực và dễ vận hành. Chất lượng xây dựng tốt nhưng đồng thời trọng lượng nhẹ và diện tích nhỏ cho phép T-960 dễ dàng đặt trên băng ghế, vận chuyển hoặc cất giữ.
Nền tảng cho bộ sóng:
1. Lý thuyết hàn lại và sóng nhiệt độ
Khi bảng PCB đi vào vùng gia nhiệt (vùng khô), dung môi và khí trong keo hàn sẽ bay hơi. Đồng thời, chất trợ dung có thể làm ướt miếng đệm và đầu và chân linh kiện. Keo hàn tan chảy, sụp đổ và bao phủ miếng đệm, dẫn đến miếng đệm và chân linh kiện cách ly oxy. Bảng PCB đi vào vùng bảo quản nhiệt. Bảng PCB và các linh kiện được gia nhiệt trước hoàn toàn. Trong trường hợp làm hỏng PCB và các linh kiện khi nó đi vào vùng hàn và nhiệt độ tăng nhanh. Khi bảng PCB đi vào vùng hàn, nhiệt độ tăng lên và keo hàn tan chảy. Khi bảng PCB đi vào vùng làm mát, keo hàn lỏng các điểm hàn đông đặc lại. Quá trình hàn lại kết thúc.
Nhiệt độ là chìa khóa để hàn chất lượng. Độ dốc làm nóng và nhiệt độ đỉnh thực tế và cài đặt phải phù hợp. Trước khi nhiệt độ đạt 160°, vui lòng kiểm soát tốc độ gia nhiệt trong khoảng 1°/S. Nếu làm nóng quá nhanh, bảng PCB và các linh kiện sẽ bị hỏng và bảng PCB có thể bị biến dạng. Mặt khác, chất trợ dung bay hơi quá nhanh. Và rất dễ tạo ra bóng thiếc hàn. Đặt nhiệt độ đỉnh cao hơn 20°-40° so với điểm nóng chảy của keo hàn. Đặt thời gian hàn lại 10S~60S. Nếu nhiệt độ đỉnh thấp hoặc thời gian hàn lại ngắn, nó sẽ ảnh hưởng đến chất lượng hàn và nghiêm trọng là gây ra keo hàn không tan chảy. Nếu nhiệt độ đỉnh cao hoặc thời gian hàn lại dài, công suất kim loại sẽ bị oxy hóa và ảnh hưởng đến chất lượng hàn và nghiêm trọng là gây ra linh kiện và bảng PCB bị hỏng.
2. Bộ sóng nhiệt độ
Đặt sóng theo keo hàn và nền tảng trên. Keo hàn khác nhau, chọn và đặt các sóng khác nhau. Ngoài ra, sóng nhiệt độ có liên quan đến PCB, mật độ và kích thước của các linh kiện. Nói chung, nhiệt độ hàn không chì nên cao hơn 40° so với điểm nóng chảy.

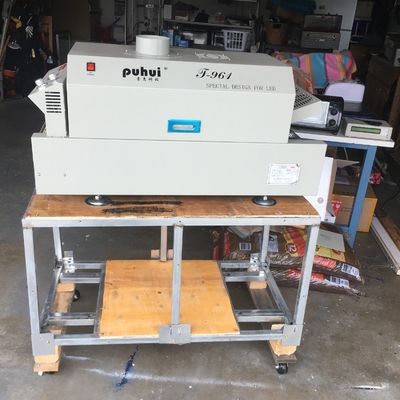

100% Hình ảnh thực tế như sau:
Đề xuất dây chuyền sản xuất SMT nhỏ:
Bảo hành:
Toàn bộ máy có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ trọn đời.
Chúng tôi luôn cung cấp phụ tùng máy, nhà máy cung cấp trực tiếp đáng tin cậy.
Chúng tôi cung cấp dịch vụ tư vấn và hỗ trợ khắc phục sự cố trực tuyến và dịch vụ tư vấn kỹ thuật.
Cung cấp dịch vụ hậu mãi một đối một.Mỗi máy được kiểm tra 100% trước khi xuất xưởng.
