Thông tin chi tiết sản phẩm:
|
| sức mạnh hoạt động: | 5-10kW | Công suất khởi động: | 45Kw |
|---|---|---|---|
| Số lượng vùng sưởi ấm: | trên8/xuống8 | khu vực sưởi ấm: | 3150*500mm |
| Với đường ray tự động: | Vâng | Thời gian khởi động: | khoảng 15-20 phút |
| Với sự điều khiển của máy tính: | Có, với máy tính công nghiệp | Loại linh kiện: | CSP, chip 0201, v.v. |
| Kích thước: | L 4600*1300*1470 mm | Trọng lượng ròng: | 2000kg |
CHM-PC850 Cửa lò phản phồng lớn hoàn toàn tự động đường ray + điều khiển PC 8 vùng nhiệt độ (lên8+dưới8)
SMT không chì lò phản phồng lò hàn SMT, kích thước sưởi ấm3150*500mm
PC850 Cửa lò hàn 8 vùng không chì SMT
| Mô hình số. | CHM-PC850 |
| Các thông số của bộ phận sưởi ấm | |
| Số vùng sưởi ấm | Up8 + Bottom8 |
| Chiều dài của các vùng sưởi ấm | 3150mm |
| Mô hình sưởi ấm | Không khí nóng đầy đủ (lên và xuống trong một chu kỳ nhỏ) |
| Số vùng làm mát | Máy quạt plasma làm mát bằng không khí cộng với làm mát lớp phủ hai giai đoạn (chiều dài 800MM) |
| Các thông số về các bộ phận vận chuyển | |
| Max.Width Of PCB | Chiều rộng lưới 500mm |
| Hướng vận chuyển | L→R |
| Chiều cao máy vận chuyển | 880±20mm |
| Trình truyền | Màng + đường ray tự động |
| Phạm vi vận chuyển tốc độ | 0-2000mm/min |
| Các thông số của bộ phận điều khiển | |
| Cung cấp điện | 5 dây, 3 pha, 380V |
| Khởi động năng lượng | 48KW |
| Tiêu thụ năng lượng | Khoảng 8-10KW |
| Thời gian nóng lên | Khoảng 20 phút. |
| Phạm vi thiết lập nhiệt độ | Nhiệt độ phòng - 380°C |
| Phương pháp kiểm soát nhiệt độ | PC+PID+SSR |
| Sự khác biệt nhiệt độ giữa các vùng lân cận | 70 °C, có thể tương ứng với các tiêu chuẩn cao nhất của quy trình không chì. |
| Độ chính xác điều khiển nhiệt độ | ± 2°C |
| Phản ứng nhiệt độ trên PCB | ± 2°C |
| Cảnh báo bất thường | Nhiệt độ bất thường ((quá cao hoặc quá thấp sau khi giữ nhiệt độ liên tục) |
| Bảo vệ tắt điện | UPS |
| Đường mở | Cây vít điện |
| Các thông số chung | |
| Kích thước ((L*W*H) mm | 4600*1300*1470 mm |
| Trọng lượng | Khoảng 2000kg |

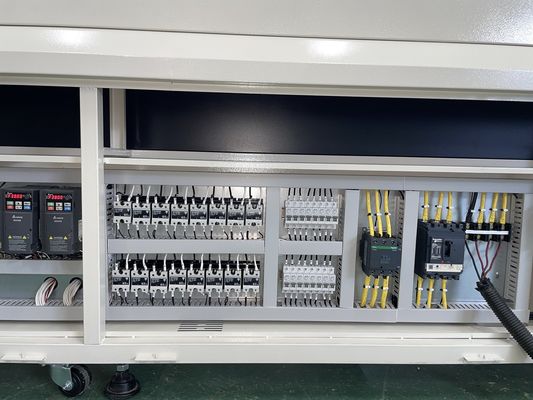

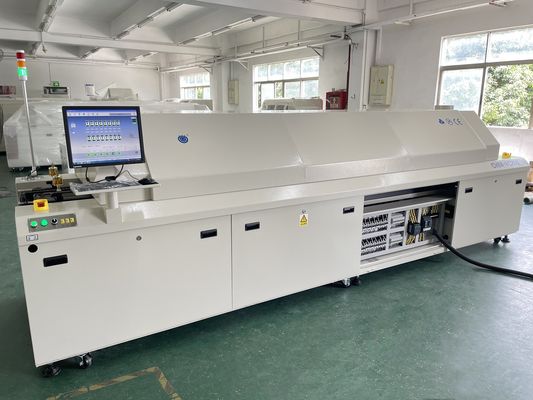

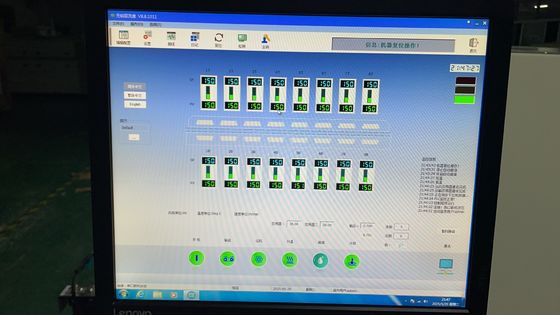

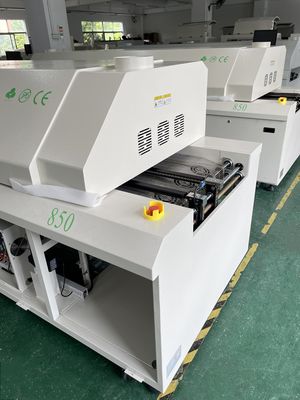

Hình ảnh thực cho CHM-PC850:
Đề nghị dây chuyền sản xuất SMT lớn:
1. Loader PCB
2. Máy in đệm hàn hoàn toàn tự động G5
3. Máy vận chuyển PCB
4. Máy chọn và đặt TS10 (10 đầu)
5Máy chọn và đặt TM08 (8 đầu)
6. Máy vận chuyển PCB
7. 8 vùng nhiệt độ lò reflow CHM-PC850
8. Máy thả PCB
Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng của máy, nhà máy đáng tin cậy trực tiếp cung cấp.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
