Thông tin chi tiết sản phẩm:
|
| sức mạnh hoạt động: | 5Kw | Công suất khởi động: | 24KW |
|---|---|---|---|
| Số lượng vùng sưởi ấm: | trên6/dưới6 | Heating area: | 2200*350mm |
| Với đường ray tự động: | Vâng | Dimensions: | 3600*700*1300mm |
| With PC control: | Yes | Cooling zone: | 2 |
| Thời gian khởi động: | Khoảng 20 phút | Net weight: | 400KG |
| Làm nổi bật: | 2200 * 350mm lò bốc,PC6635 lò bơm đường sắt,Lò nướng nóng chảy lại không chì |
||
Cửa lò dòng chảy hoàn toàn tự động đường ray + điều khiển PC 6 vùng nhiệt độ (lên6+dưới6)
Máy hàn không chì SMT Reflow Oven PC6635
2200 * 350mm 6 vùng 5KW máy hàn hàn
PC6635 tải về danh mục:PC6635 lò phun lại - Hướng dẫn.pdf
Các thông số kỹ thuật cho PC6635
| Mô hình | PC6635 (PC, trên6+dưới6, chiều rộng 350mm) |
| Parameter phần sưởi ấm | |
| Khu vực sưởi ấm | lên + xuống |
| Chiều dài sưởi ấm | 2200mm |
| Khu vực làm mát | 2 |
| Parameter máy vận chuyển | |
| Độ rộng tối đa của PCB | Độ rộng lưới 350mm, đường ray điều chỉnh 250mm |
| Hướng vận chuyển | L→R (R→L.option) |
| Chiều cao của dây chuyền vận chuyển | Màng 880±20mm |
| Hệ thống giao thông | Máy vận chuyển lưới+ Máy vận chuyển đường sắt |
| Tốc độ vận chuyển | 0-2000mm/min |
| Parameter điều khiển | |
| Nguồn cung cấp điện | 5 dây 380V 50/60Hz |
| Năng lượng khởi động | 24KW |
| Năng lượng tiêu thụ hoạt động | Khoảng 5-6KW |
| Phong cách điều khiển | PC công nghiệp + màn hình |
| Thời gian khởi động | Khoảng 20 phút |
| Phạm vi điều khiển nhiệt độ | Nhiệt độ phòng - 350°C |
| Điều khiển nhiệt độ | Bộ điều khiển mô-đun PC+Temp công nghiệp, SSR Driver |
| Độ chính xác của điều khiển nhiệt độ | ± 1°C |
| Lỗi phân phối nhiệt độ | ± 3°C |
| Cảnh báo sự cố | Nhiệt độ bất thường (nhiệt độ cực cao hoặc cực thấp sau nhiệt độ cố định) |
| Cảnh báo rơi máy | Tùy chọn |
| Kích thước & trọng lượng máy | |
| Trọng lượng ròng | Khoảng.400kg |
| Kích thước ((mm) L × W × H | L3600 × W700 × H1430 |
Mô tả cho PC6635:
1Công nghệ dây sợi sưởi được cấp bằng sáng chế với cấu trúc không khí lưu thông độc lập, phương pháp sưởi ấm trên và dưới, hiệu quả nhiệt cao và tăng nhiệt độ nhanh chóng,đạt nhiệt độ làm việc thiết lập từ nhiệt độ phòng trong khoảng 20 phút, với sự khác biệt nhiệt độ dưới 30 °C giữa nhiệt độ thiết lập và nhiệt độ thực tế trong khu vực hàn.
2Được trang bị động cơ nhiệt độ cao từ Đài Loan San Yue, được kết nối trực tiếp để điều khiển nhiệt không khí nóng, đảm bảo phân phối không khí nóng cân bằng, tiếng ồn thấp và rung động tối thiểu.cho phép các thành phần 0201 ở lại vị trí trong quá trình vận chuyển.
3Thiết kế ống dẫn không khí độc đáo với lưu thông không khí vỏ sò nhập khẩu và thiết bị phân phối không khí ba lớp, cung cấp lưu thông không khí đồng đều, công suất nhiệt lớn,và sưởi ấm riêng biệt cho vùng sưởi ấm trước, vùng kiểm soát nhiệt độ, và vùng hàn với lưu thông và kiểm soát nhiệt độ độc lập, mỗi vùng nhiệt độ được kiểm soát với độ chính xác ± 1 °C,và buồng lò được mở bằng nắp trên khí nén.
4Cấu hình tiêu chuẩn bao gồm hai vùng làm mát buộc, với nhiệt độ không khí làm mát đạt đến 5 °C, và tốc độ làm mát trong vùng làm mát đầu tiên có thể đạt -5 °C / S.Hoàn thành hiệu quả các yêu cầu của các quy trình không chì khác nhau.
5- Phù hợp để điều chỉnh đường cong nhiệt độ của các mô hình khác nhau, với cấu hình vùng hàn kép hoặc ba, thử nghiệm hồ sơ tám dòng với tối thiểu 8 °C,và thử nghiệm đường cong liên tục được thiết kế đặc biệt cho các quy trình hàn không chì ở Nhật Bản hoặc châu Âu và Mỹ.

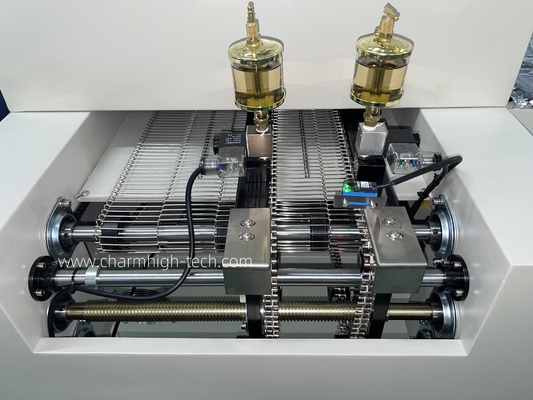

6Thiết kế mới nhất của đường ray hướng dẫn vận chuyển chuyên dụng, được làm bằng hợp kim nhôm chống nhiệt độ cao và chống mòn, đảm bảo độ cứng cao và không biến dạng.
7Hệ thống vận chuyển sử dụng điều khiển tốc độ tần số biến, được điều khiển bởi động cơ Dongchuan nhập khẩu Nhật Bản,với chuỗi thép không gỉ chất lượng cao và dây đai lưới thép không gỉ SUS316 để vận chuyển đồng bộ, đảm bảo vận chuyển ổn định hơn nữa. Nó cũng được trang bị chức năng cung cấp điện không bị gián đoạn (UPS), ngăn ngừa hiệu quả thiệt hại cho PCB bên trong lò do mất điện đột ngột.
8. Được điều khiển bởi một máy tính công nghiệp, với màn hình LCD và hệ điều hành Windows 10, có khả năng kiểm tra đường cong linh hoạt và khả năng phân tích đường cong động mạnh mẽ,cũng như khả năng in và lưu tất cả dữ liệu, đáp ứng các yêu cầu của các quy trình không có chì.
Tất cả các thành phần điện được làm bằng các bộ phận nhập khẩu, và tất cả các đường tín hiệu được bảo vệ để đảm bảo hoạt động ổn định và đáng tin cậy của SMT24 24 giờ một ngày,với bảo hành một năm cho toàn bộ máy và bảo trì suốt đời.

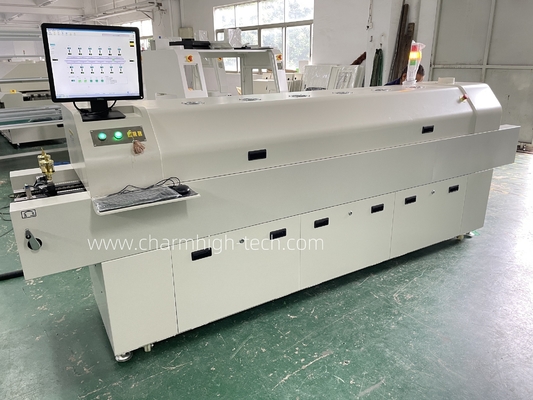

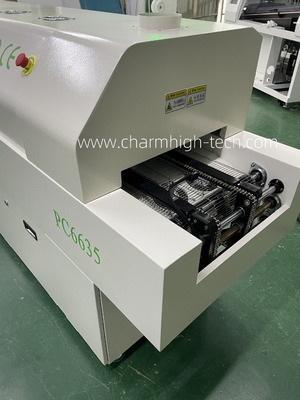

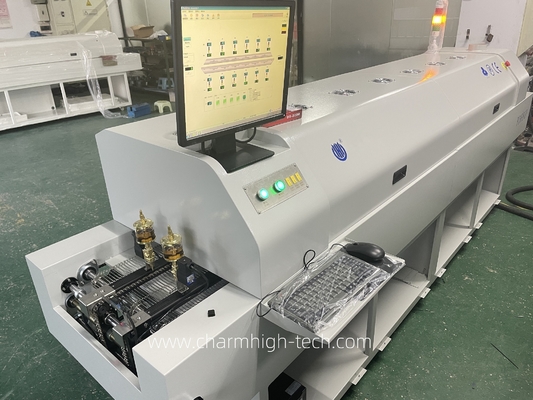

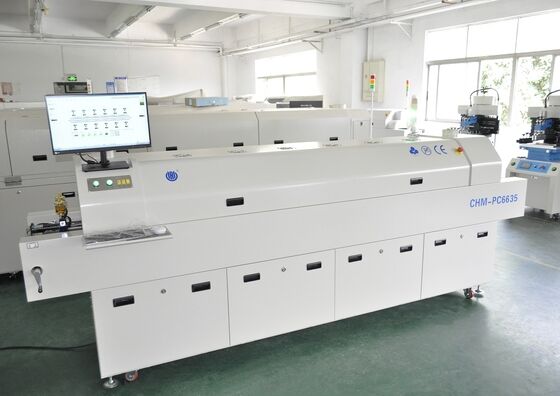

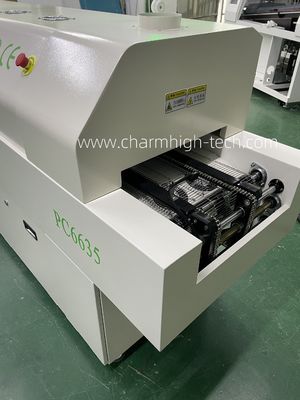

100% hình ảnh thực của PC6635:
Đề xuất về dây chuyền sản xuất SMT:
1. Loader PCB
2.E6 máy in mạ hàn
3.PCB conveyor
4. CHM551 máy chọn và đặt - hai đơn vị
5.PCB conveyor
6.PC6635 lò bơm ngược với đường ray tự động + PC
7.PCB unloader
Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng của máy, nhà máy đáng tin cậy trực tiếp cung cấp.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
