Thông tin chi tiết sản phẩm:
|
| Kích thước PCB tối đa: | 350mm(L)x270mm(W) (Tiêu chuẩn) | trung chuyển: | 50 chiếc Bộ nạp Yamaha (bộ nạp khí nén & điện) |
|---|---|---|---|
| Hệ điêu hanh: | Windows (đi kèm với PC và chuột bàn phím) | hiệu chuẩn Fiducial: | Tự động hiệu chỉnh Điểm đánh dấu |
| Chiều cao thành phần: | 12mm | tốc độ lắp: | 11500CPH(optimal); 11500CPH (tối ưu); IPC9850:8850cph IPC9850:8850cph |
| Trọng lượng ròng: | 310kg | vòi phun: | Bộ thay đổi đầu phun tự động với thư viện đầu phun 13 chiếc |
| Cấu trúc: | 1050mm(L)x1050mm(W)x1360mm(H) | độ chính xác lắp đặt: | (XY) ± 0,05mm CPK ≥1,0 |
| Làm nổi bật: | Máy chọn và đặt PCB SMD,Máy chọn và đặt SMD phổ quát |
||

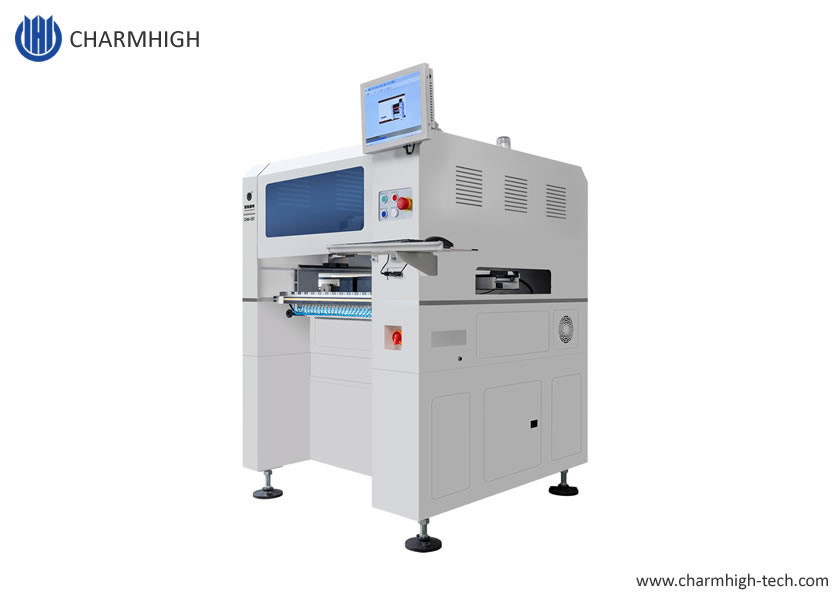

Gắn chính xác cao 0201 hoàn hảoCHM-551Máy gắp và đặt SMT 4 đầu nhỏ của Charmhigh
Cấu hình cao,Tiết kiệm diện tích, rất tốt cho sản xuất lô nhỏ với độ ổn định cao.
Mẫu máy nhỏ Genius được cập nhậtMáy dán chip CHM-551 SMTVít me bi độ chính xác cao
Băng tải PCB tự động, 50 bộ nạp, robot gắp và đặt SMT 4 đầu
Máy gắp và đặt CHM-551 SMT (với Thay đổi đầu phun tự động) cho Sản xuất hàng loạt SMT.Hỗ trợ 0201. Hỗ trợ kiểm tra CPK.Giải pháp kinh tế cho lắp ráp SMT.
Video hoạt động của CHM-551 trên Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
Đóng gói chm-551 và sẵn sàng vận chuyển đến Nam Phi:
https://www.youtube.com/watch?v=KBGGZVmYOzY
Tính năng máy
1.Hỗ trợ kiểm tra CPK
2. Thay đổi đầu phun tự động (thư viện đầu phun 13 bộ)
3.Bù nhiệt
4. Vận chuyển tự động
5. Tốc độ tối ưu: 11500CPH IPC9850: 8850CPH
6. .……
Để biết thêm các tính năng của máy, vui lòng tham khảo ý kiến người quản lý tài khoản của chúng tôi
Danh sách bộ phận CHM-551
| Mục | Số lượng | Mục | Số lượng |
| Máy gắp và đặt | 1 | Nhíp | 1 |
| Đầu phun | 8 | Cờ lê lục giác trong | 1 |
| Hộp dụng cụ | 1 | Dầu bôi trơn | 1 |
| Thẻ bảo hành | 1 | Bộ lọc | 4 |
| Hướng dẫn sử dụng | 1 | Đầu nối nhanh | 1 |
| Báo cáo thử nghiệm | 1 | Bàn di chuột | 1 |
| Bàn chải | 1 | Cáp nguồn | 1 |
| Thông số kỹ thuật CHM-551 | |
| Kích thước | 1050mm(L) x1050mm(W) x 1360mm(H) |
| Cân nặng | 310kg |
| Nguồn điện | AC220V (50Hz, một pha) 1.5kw |
| Cung cấp khí | 0.5MPa ~0.7MPa |
| Tạo chân không | bơm chân không |
| Số lượng đầu gắn | 4 đầu |
| Tốc độ gắn | 11500CPH (tối ưu) ; IPC9850: 8850cph |
| Độ chính xác gắn | (XY)±0.05mm; CPK≥1.0 |
| Chiều cao linh kiện | 12mm |
| Loại linh kiện |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, v.v. 0201 đến linh kiện lớn hơn kích thước 36*36mm |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm(L)x270mm(W) (Tiêu chuẩn); 600mm(L)x350mm(W) (Tùy chọn) |
| Thay đổi đầu phun | Tự động thay đổi đầu phun (thư viện đầu phun 13 lỗ)Hệ thống điều khiển |
| Máy tính công nghiệp tích hợp (hệ thống Windows) | được trang bị màn hình, bàn phím và chuột Hệ thống truyền động |
| Trục X&Y được điều khiển bằng động cơ servo; |
áp dụng gia tốc và giảm tốc đường cong S linh hoạt Hệ thống truyền động |
| Vít me bi + thanh dẫn hướng tuyến tính | Hệ thống nạp |
| 50 ngăn xếp bộ nạp khí nén/điện tiêu chuẩn Yamaha 8mm | (cũng thích hợp cho khay IC và bộ nạp que) Hệ thống thị giác |
| Máy ảnh chụp nhanhx4 (kích thước linh kiện áp dụng: 14mm×14mm); | Máy ảnh ICx1 (kích thước linh kiện áp dụng: 25mm×25mm); Máy ảnh Markx2 Điểm nổi bật: |
1. Thay đổi đầu phun tự động, bạn không cần phải thay đổi đầu phun thủ công, rất tiện lợi!
2. Hệ thống camera thị giác mạnh mẽ, camera được cập nhật với độ chính xác cao hơn, IC được đặt chính xác hơn và linh kiện tối thiểu 0201.
3. Với băng tải PCB tự động, xây dựng một dây chuyền sản xuất SMT nhỏ, giải phóng đôi tay của bạn!
4. Cấu hình cao với phần mềm thông minh, tuổi thọ cao hơn, Charmhigh cung cấp bộ phận cơ khí mạnh mẽ hơn.
Các tính năng chính:
4 đầu, 50 ngăn xếp bộ nạp, động cơ servo, băng tải PCB tự động, vít me bi,
bù nhiệt, thay đổi đầu phun tự động 19 lỗ, 0201, đã vượt qua bài kiểm tra CPK......
Gắn IC với kết quả hoàn hảo, hỗ trợ tối đa IC kích thước 36x36mm, gắn hoàn hảo bước nhỏ.
Rất ổn định với độ chính xác cao, mẫu 4 đầu tốt nhất ở Trung Quốc.
Phản hồi của khách hàng:
Charmhigh SMT, cung cấp tại nhà máy, giao hàng nhanh chóng.
Đề xuất dây chuyền sản xuất SMT:
Máy in kem hàn 3250, robot gắp và đặt CHM-551 SMD, lò nung lại T961s
Xin lưu ý:
Máy gắp và đặt là bộ hoàn chỉnh với tất cả các phụ kiện đi kèm trong gói, máy đã sẵn sàng để sử dụng!
Điều duy nhất bạn cần chuẩn bị là máy nén khí bên ngoài (cung cấp khí cho bộ nạp khí nén).
Vui lòng mua máy này với sự tự tin.
Hãy tận hưởng với máy gắp và đặt của bạn!
