Thông tin chi tiết sản phẩm:
|

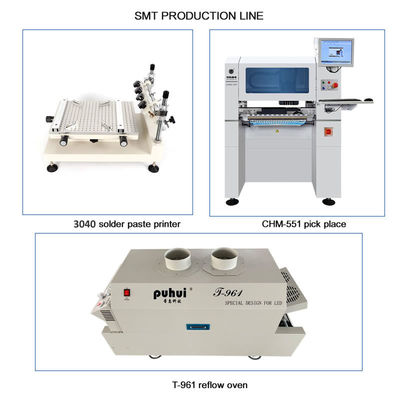

| Stencil printer: | 3040 high precision printer manual type | CHM-551: | 4 heads 50 feeders with auto change nozzle |
|---|---|---|---|
| T961: | Conveyor reflow oven, 6 temperature zones | SMT line: | High precision small SMT line |
| Làm nổi bật: | Máy gắn chip 3040 SMT,Máy gắn chip CHM-550 SMT,Dây chuyền sản xuất CHM-550 SMT |
||
| Loại | Hướng dẫn |
|---|---|
| Trọng lượng tổng | 23kg |
| Khu vực in tối đa | 250×400mm |
| Kích thước bao bì | 66cm ((L) × 50cm ((W) × 28cm ((H) |
| Kích thước | 1020mm ((L) × 1180mm ((W) × 1450mm ((H) |
|---|---|
| Trọng lượng | 556kg |
| Cung cấp điện | AC220V (50Hz, một pha) 1.5kw (năng lượng trung bình 350w) |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | Máy bơm chân không tích hợp |

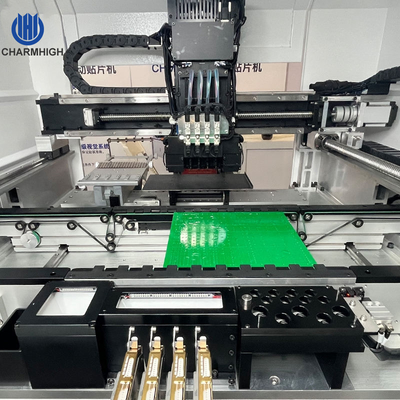

| Số lượng đầu gắn | 4 đầu |
| Tốc độ lắp đặt | 14400CPH (tốt nhất) |
| Sự chính xác ngày càng tăng | (XY) ± 0,035mm; CPK≥1.0 |
| Chiều cao của thành phần | 12mm |
| Loại thành phần | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) × 270mm ((W) (Tiêu chuẩn); 600mm ((L) × 350mm ((W) (Tìm chọn) |

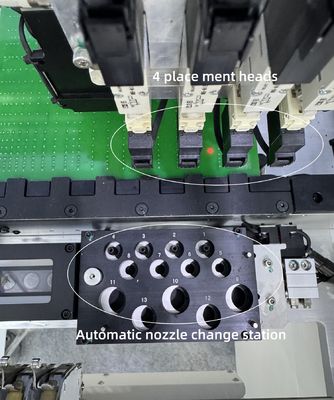

| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 13 lỗ) |
| Hệ thống điều khiển | Hệ thống Linux, được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa | Trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 Yamaha 8mm tiêu chuẩn đống feeder khí nén / điện (cũng phù hợp với IC khay và feeder thanh) |
| Hệ thống thị giác | Máy ảnh chụp tức thời × 4 (kích thước thành phần áp dụng: 14mm × 14mm); Máy ảnh IC × 1 (kích thước thành phần áp dụng: 30mm × 30mm); Máy ảnh đánh dấu × 2 |
| Điểm | Số lượng | Điểm | Số lượng |
|---|---|---|---|
| Máy chọn và đặt | 1 | Cụm | 1 |
| Các vòi phun | 8 | Máy khóa Hexagon bên trong | 1 |
| Hộp dụng cụ | 1 | Dầu bôi trơn | 1 |
| Thẻ bảo hành | 1 | Bộ lọc | 4 |
| Sổ tay người dùng | 1 | Kết nối nhanh | 1 |
| Báo cáo thử nghiệm | 1 | Khung chuột | 1 |
| Phẫu thuật | 1 | Cáp điện | 1 |

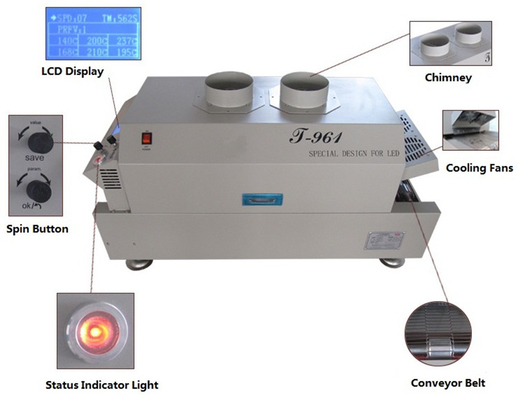

| Mô hình | T-961 |
|---|---|
| Số lượng vùng sưởi ấm | 3 trên / 3 dưới |
| Chiều dài của vùng sưởi ấm | 730mm |
| Loại nhiệt | Sirocco cấp độ thông minh và sưởi ấm hồng ngoại nhanh |
| Số lượng vùng làm mát | 1 |
| Chiều rộng tối đa của tấm PCB | 230mm |
| Hướng hoạt động | Bên trái → Bên phải |
| Các tùy chọn giao hàng | Chuyển tải lưới & Chuyển tải chuỗi |
| Tốc độ dây chuyền vận chuyển | 0-290mm/min |
| Cung cấp điện | 220V 50/60Hz |
| Sức mạnh đỉnh | 3.5KW |
| Thời gian làm nóng | Khoảng 7 phút. |
| Phạm vi điều khiển nhiệt độ | Nhiệt độ phòng - 300°C |
| Chế độ điều khiển nhiệt độ | Điều khiển vòng tròn khép kín PID |
| Độ chính xác điều khiển nhiệt độ | ± 1°C |
| Phản ứng phân bố nhiệt độ PCB | ± 2°C |
| Các kích thước tổng thể | 1000×466×445mm |
| Trọng lượng máy | 70kg |
