Thông tin chi tiết sản phẩm:
|
| sức mạnh hoạt động: | 5-10kW | Công suất khởi động: | 48KW |
|---|---|---|---|
| Số lượng vùng sưởi ấm: | trên8/xuống8 | khu vực sưởi ấm: | 3180*500mm |
| Với đường ray tự động: | Vâng | Thời gian khởi động: | khoảng 15-20 phút |
| Với sự điều khiển của máy tính: | Có, với máy tính công nghiệp | Loại linh kiện: | CSP, chip 0201, v.v. |
| Kích thước: | Dài 5300*1350*1500mm | Trọng lượng ròng: | 1800kg |
| Làm nổi bật: | 8800 lò sưởi,Cửa lò tự động hoàn toàn,3180x500mm lò sưởi |
||
8800 Lò nồi dòng chảy lớn hoàn toàn tự động đường ray + điều khiển PC 8 vùng nhiệt độ (lên8+dưới8)
SMT không chì lò phản phồng 8800 lò hàn SMT, kích thước sưởi ấm3180*500mm
8800 Lò hàn 8 vùng không chì SMT
| Mô hình số. | 8800 |
| Các thông số của bộ phận sưởi ấm | |
| Số vùng sưởi ấm | Up8 + Bottom8 |
| Chiều dài của các vùng sưởi ấm | 3180mm |
| Mô hình sưởi ấm | Không khí nóng đầy đủ (lên và xuống trong một chu kỳ nhỏ) |
| Số vùng làm mát | Máy quạt plasma làm mát bằng không khí cộng với làm mát lớp phủ hai giai đoạn (chiều dài 800MM) |
| Các thông số về các bộ phận vận chuyển | |
| Max.Width Of PCB | Chiều rộng lưới 500mm |
| Hướng vận chuyển | L→R |
| Chiều cao máy vận chuyển | 880±20mm |
| Trình truyền | Màng + đường ray tự động |
| Phạm vi vận chuyển tốc độ | 0-2000mm/min |
| Các thông số của bộ phận điều khiển | |
| Cung cấp điện | 5 dây, 3 pha, 380V |
| Khởi động năng lượng | 48KW |
| Tiêu thụ năng lượng | Khoảng 8-10KW |
| Thời gian nóng lên | Khoảng 20 phút. |
| Phạm vi thiết lập nhiệt độ | Nhiệt độ phòng - 380°C |
| Phương pháp kiểm soát nhiệt độ | PC+PID+SSR |
| Sự khác biệt nhiệt độ giữa các vùng lân cận | 70 °C, có thể đáp ứng các tiêu chuẩn cao nhất của quy trình không chì. |
| Độ chính xác điều khiển nhiệt độ | ± 2°C |
| Phản ứng nhiệt độ trên PCB | ± 2°C |
| Cảnh báo bất thường | Nhiệt độ bất thường ((quá cao hoặc quá thấp sau khi giữ nhiệt độ không đổi) |
| Bảo vệ tắt điện | UPS |
| Đường mở | Cây vít điện |
| Các thông số chung | |
| Kích thước ((L*W*H) mm | 5300*1350*1500 mm |
| Trọng lượng | Khoảng 1800kg |
Các đặc điểm kỹ thuật của lò reflow 8800:
1. Máy tính + hệ thống điều khiển thông minh Siemens PLC, với độ chính xác điều khiển nhiệt độ cao ± 2 °C (có thể hoạt động ngoại tuyến mà không ảnh hưởng đến sản xuất trong trường hợp máy tính bị hỏng),đảm bảo sự ổn định và đáng tin cậy của hệ thống kiểm soát;
2. giao diện điều hành Windows, mạnh mẽ và dễ sử dụng;
3. Mở thân lò trên sử dụng một cơ chế nâng tự động thanh đẩy điện để đảm bảo an toàn và độ tin cậy;
4Được trang bị thiết bị căng dây đai lưới, đảm bảo vận chuyển mượt mà, không rung động và không biến dạng, đảm bảo vận chuyển PCB mượt mà;Cơ chế truyền dẫn đường sắt đồng bộ (có thể được kết nối trực tuyến với máy đặt hoàn toàn tự động), đảm bảo điều chỉnh chiều rộng đường ray hướng dẫn chính xác và tuổi thọ dài;
5Tất cả các vùng sưởi ấm được điều khiển bởi máy tính bằng cách sử dụng điều khiển PID (vùng nhiệt độ trên và dưới được điều khiển độc lập và có thể được mở riêng biệt.Nhiệt vùng có thể được sử dụng để giảm công suất khởi động);
6. truyền dây đai lưới được kiểm soát hoàn toàn vòng kín bởi máy tính, có thể đáp ứng sản xuất đồng thời của các loại PCB khác nhau;
7. Nó có một âm thanh lỗi và chức năng báo động ánh sáng;
8. Được trang bị một bộ bảo vệ rò rỉ để đảm bảo an toàn của các nhà khai thác và hệ thống điều khiển;
9. UPS tích hợp và tự động trì hoãn bằng cách sử dụng một phương pháp sưởi ấm tuabin, độc lập không khí nóng hệ thống lưu thông nhỏ cho các lớp trên và dưới, nhiệt độ đồng đều,hiệu suất bù đắp nhiệt cao, ống dẫn không khí áp suất hiệu quả để tăng đáng kể dòng chảy của không khí nóng lưu thông, tăng nhiệt độ nhanh chóng (khoảng 20 phút), hiệu quả bù nhiệt cao,có khả năng hàn nhiệt độ cao và làm cứng;
10Mỗi vùng nhiệt độ của các lớp trên và dưới có một cảm biến cảm biến nhiệt độ độc lập, theo dõi và bù đắp cho sự cân bằng của mỗi vùng nhiệt độ trong thời gian thực;
11Hệ điều hành có quản lý mật khẩu để ngăn chặn nhân viên không được phép thay đổi các thông số quy trình.Quản lý hồ sơ hoạt động có thể theo dõi quá trình sửa đổi các thông số quy trìnhNó có thể lưu trữ các cài đặt nhiệt độ và tốc độ hiện có của người dùng và đường cong nhiệt độ của họ, và in tất cả các dữ liệu và đường cong;
12Cửa sổ điều khiển tích hợp, công tắc máy tính, đường cong thử nghiệm, đường cong in và dữ liệu truyền có thể dễ dàng vận hành, với thiết kế thân thiện với người dùng.Được trang bị hệ thống kiểm tra trực tuyến đường cong nhiệt độ ba kênh, có thể phát hiện đường cong nhiệt độ thực tế của vật liệu hàn bất cứ lúc nào (không cần một bộ kiểm tra đường cong nhiệt độ riêng);
13- Cấu trúc lưu thông không khí áp suất đặc biệt và thiết kế dây sưởi có hình dạng đặc biệt, không có tiếng ồn, không có rung động, với tỷ lệ trao đổi nhiệt rất cao,và một sự khác biệt nhiệt độ rất nhỏ △t giữa đáy của các thành phần và bảng PCB, phù hợp nhất với các yêu cầu nghiêm ngặt của các quy trình không chì, đặc biệt là đối với các sản phẩm không chì với các yêu cầu hàn khó khăn cao.

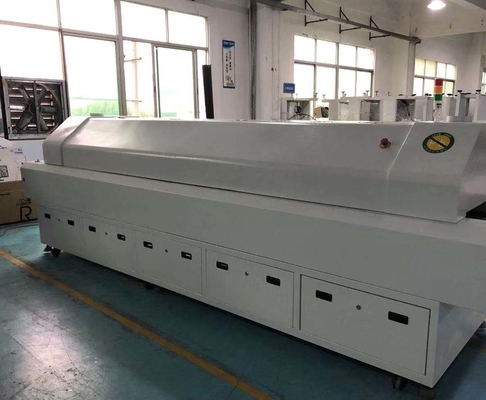

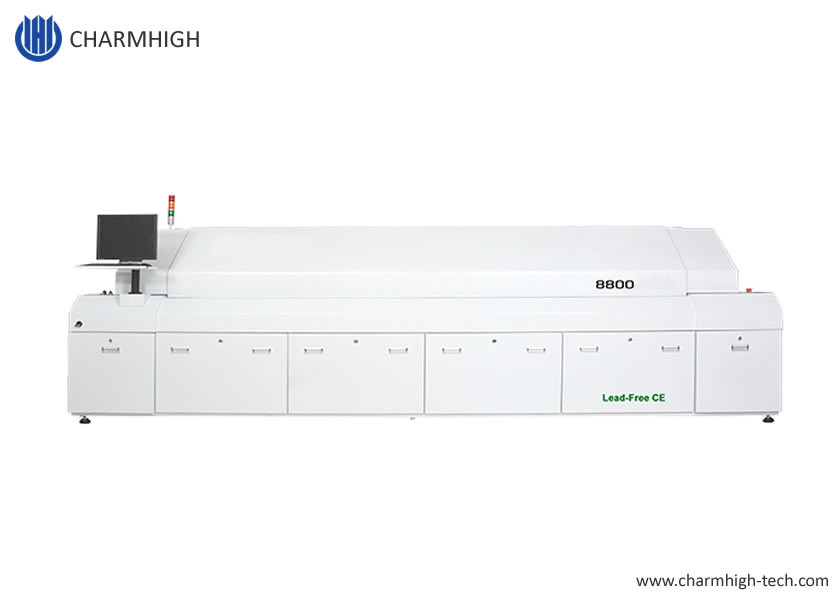

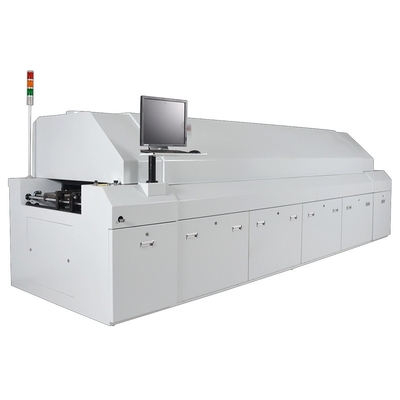

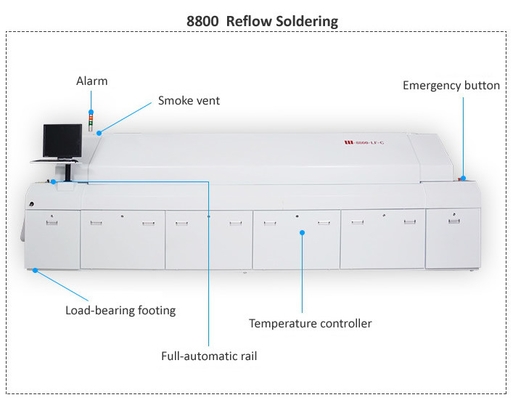

Hình ảnh thật cho 8800:
Đề nghị dây chuyền sản xuất SMT lớn:
1. Loader PCB
2. Máy in đệm hàn hoàn toàn tự động G5
3. Máy vận chuyển PCB
4. Máy chọn và đặt TS10 (10 đầu)
5Máy chọn và đặt TM08 (8 đầu)
6. Máy vận chuyển PCB
7. 8 vùng nhiệt độ lò phản phồng 8800
8. Máy thả PCB
Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng của máy, nhà máy đáng tin cậy trực tiếp cung cấp.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Cung cấp dịch vụ sau bán hàng một đến một.Mỗi máy được kiểm tra 100% trước khi xuất phát.
