Thông tin chi tiết sản phẩm:
|
| Cấu trúc: | 2600*1200*1600mm | cách kiểm soát: | Màn hình chạm |
|---|---|---|---|
| Tốc độ cung cấp PCB: | 0-1,8m/phút | Cách sưởi ấm: | Hơi nóng |
| Sức mạnh: | 3 pha 5 đường, 380v 50hz | nguồn không khí: | 4-7KG/CM2 12,5L/Min |
| Trọng lượng ròng: | 800kg | Số hàn sóng: | 2 |
| chiều rộng PCB: | Tối đa 250mm | ||
| Làm nổi bật: | Máy hàn sóng nhỏ,Máy hàn sóng không chì,Máy hàn sóng PCB DIP |
||

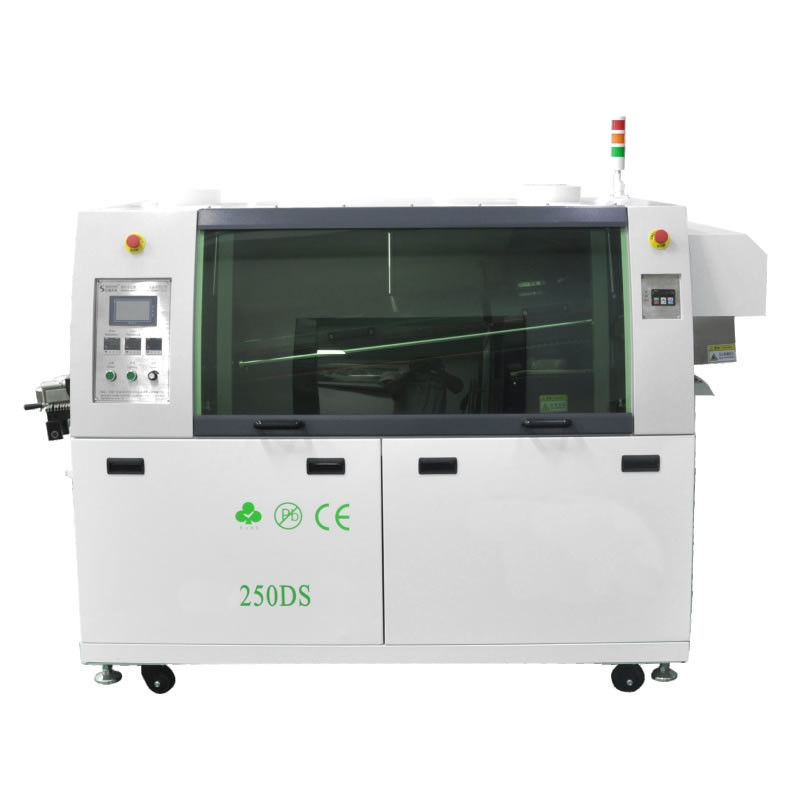

Toàn bộ tự động không có chì sóng hàn máy 250DS cho PCB DIP dây chuyền sản xuất
Mô tả:
1) Thích hợp cho việc hàn các thành phần SMD và THT, thiết kế hợp lý, thẩm mỹ, thuận tiện cho bảo trì và bảo trì.
2) Khu vực làm nóng trước và hệ thống lọc đều sử dụng thiết kế mô-đun kéo ra trực tiếp để bảo trì và bảo trì dễ dàng.
3) Vùng làm nóng trước hai giai đoạn với đường cong làm nóng trước ổn định đảm bảo làm nóng PCB bằng nhau mà không bị biến dạng.
4) Được trang bị hệ thống phun tự động theo dõi thông minh, khu vực phun tự động điều chỉnh với chiều rộng của PCB.
5) Sử dụng một bộ điều khiển logic lập trình (PLC) với một chương trình theo dõi tốc độ nội bộ, điều chỉnh thời gian phun theo PCB vận chuyển
tốc độ.
6) Có một thiết bị làm sạch tự động cho vòi phun dòng chảy, loại bỏ nhu cầu làm sạch sau khi sử dụng lâu dài.
bao gồm một chức năng điều chỉnh tinh tế phun để thuận tiện hơn.
7) Phòng lò được thiết kế với cấu trúc xoắn ốc đặc biệt của SINOEVER, và hệ thống hàn sóng được thiết kế để thu thập các chất xả hàn, ngăn ngừa việc tạo ra bột đen nổi.Điều này làm giảm đáng kể biến dạng nhiệt và tiết kiệm điện trong khi giảm oxy hóa.
8) Đường sắt hướng dẫn được thiết kế độc đáo bởi SINOEVER, đảm bảo hàn và truyền PCB hoàn chỉnh và trơn tru.
9) Sử dụng công nghệ điều khiển tần số biến để điều khiển chính xác chiều cao đỉnh sóng.
10) Các yếu tố sưởi ấm được thiết kế độc đáo bởi SINOEVER với lưu trữ năng lượng.
11) Các tính năng nhiệt độ quá cao, báo động âm thanh - hình ảnh và chức năng phanh khẩn cấp.
12) Hệ thống vận chuyển sử dụng hệ thống điều khiển tốc độ điện tử biến hoặc chuyển đổi tần số với điều khiển vòng kín để ổn định tốc độ.
13) Được trang bị tấm lọc khí thải phun để dễ dàng làm sạch. Giảm ô nhiễm khí thải.
14) Lưỡi vuốt titan hợp kim titan chính xác để vận chuyển PCB; trơn tru, đáng tin cậy và không bao giờ dính vào hàn.
15) Toàn bộ hệ thống điều khiển sử dụng một bộ điều khiển logic có thể lập trình (PLC) và màn hình cảm ứng điều khiển hiển thị, làm cho hoạt động đơn giản, tạo điều kiện đối thoại giữa con người và máy.và đảm bảo độ tin cậy cao.
250DS Thông số kỹ thuật
| PC Độ rộng Borad | Tối đa 250mm |
| Chiều cao máy vận chuyển PCB | 750±20mm |
| Tốc độ vận chuyển PCB | 0-1,8m/min |
| Chiều dài làm nóng trước | 800mm |
| Số khu vực sưởi ấm trước | 2 |
| Nhiệt độ làm nóng trước | Nhiệt độ phòng ~ 350 °C |
| Loại hàn phù hợp | bột hàn có chì/không có chì |
| Khả năng làm nóng trước | 5KW |
| Thùng hàn sóng | 8KW |
| Giá trị đỉnh của sóng hàn | Tối đa 10 mm (thần độ va chạm sóng hàn lên đến 30 mm) |
| Khối lượng hàn | 180kg |
| Nhiệt độ hàn | Nhiệt độ phòng ~ 320 °C |
| Góc vận chuyển | 3-7 độ |
| Điều khiển nhiệt độ | PLC+PID |
| Thùng lưu trữ luồng | Max5.2L |
| Nhu cầu điện | 3P 5 dây 380V/220V tùy chọn |
| Năng lượng để làm nóng | 12KW |
| Năng lượng hoạt động | MAX 5KW |
| Cung cấp không khí | 4-7kg/cm212.5L/min |
| Trọng lượng | Tối đa 600kg |
| Cấu trúc | L2400*W1150*H1500 |

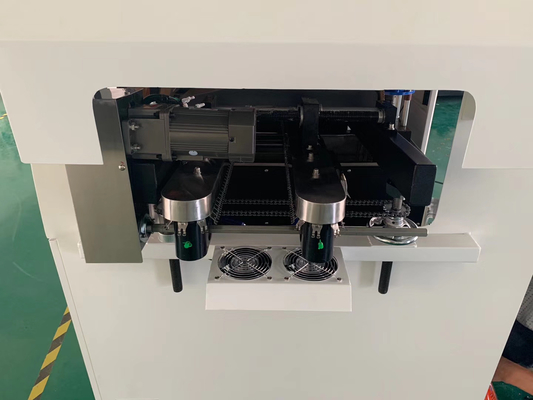

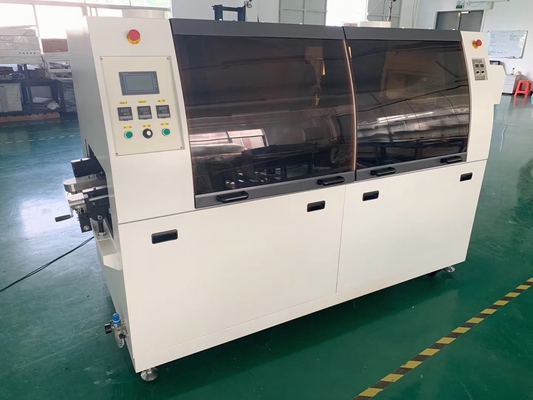

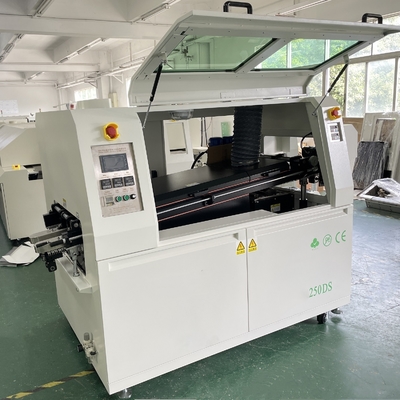

Chi tiết hình ảnh thật:

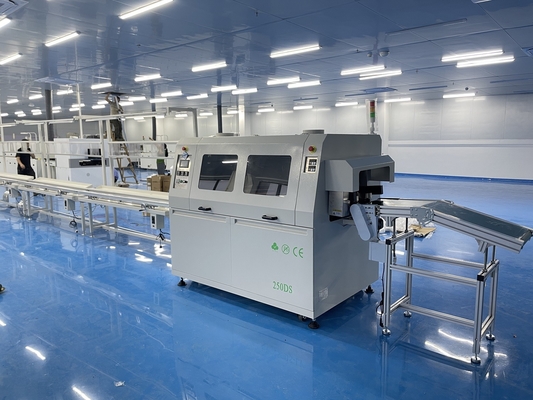

Máy hàn sóng tải và thả tải:
