CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ

CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ

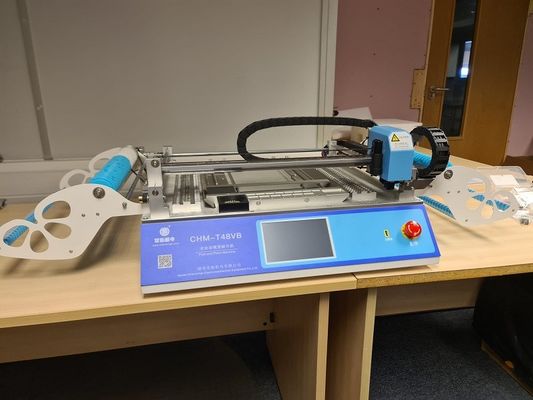

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ

Hình ảnh lớn :  CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Charmhigh
Chứng nhận: CE
Số mô hình: CHMT48VB
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: $5200 including shipping
chi tiết đóng gói: HỘP GOOD XUẤT KHẨU
Thời gian giao hàng: 1-3 ngày làm việc
Điều khoản thanh toán: T / T, Western Union
Khả năng cung cấp: 100 mỗi tháng

CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ

Sự miêu tả
Khay nạp: letf: 29pcs; letf: 29 chiếc; right:29pcs (total 58pcs) phải: 29 chiếc (tổng Đầu vị trí: 2 cái
Vòi phun: 4 vòi (Juki) Tốc độ: 3000cph with vision; 3000cph với tầm nhìn; without vision 5000cph không có t
Sự chính xác: 0,025mm Hệ thống: Hệ thống nhúng Linux
Kiểu: Máy tất cả trong một, không cần màn hình ngoài hoặc PC Thành phần tối đa: 5 mm
Điểm nổi bật:

CHMT48VB Máy SMT nhỏ

,

Máy cấp liệu 58 chiếc Tất cả trong một Máy

,

Máy SMT nhỏ Charmhigh

CHMT48VB Bộ nạp 58 cái (Ngăn xếp đôi) Máy chọn và đặt để bàn Charmhigh

Máy chọn và đặt nâng cao 110v 220V Phiên bản tiếng Anh CE Đã thông qua

Rất thích hợp cho sản xuất hàng loạt nhỏ & tạo mẫu!



Sự miêu tả:

CHMT48VB này là phiên bản cập nhật của CHMT48VA, bao gồm bộ nạp hai bên với tổng số 58 chiếc (bên trái 29 chiếc + bên phải 29 chiếc).Đây là máy tất cả trong một, không cần mua thêm bất kỳ bộ phận nào khác, máy sẵn sàng hoạt động sau khi bạn nhận được.

Hệ thống hoạt động giống như CHMT48VA và nó có thể lắp đặt nhiều loại vật liệu khác nhau, sử dụng 502 --- 507 loại đầu phun Juki khác nhau, phù hợp với 0402,0603,0805-5050, SOP, QFN, LQFP144, Diode, Transistor, BGA ... vv, có thể đáp ứng nhiều nhu cầu của khách hàng hơn.
Phù hợp với dành cho các nhà xây dựng nguyên mẫu, những người có sở thích, nhà phát triển và các nhóm phát triển và các nhà máy nhỏ sản xuất theo lô.



CHMT48VB Video làm việc từ khách hàng:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Thụy Điển)

www.youtube.com/watch?v=wYl5Az9xgec (Trung Quốc)

CHMT48VB đặt IC:
www.youtube.com/watch?v=I-g8x98jmz0



Thông số kỹ thuật của Charmhigh CHMT48VB:

Mô hình CHM-T48VB
Khu vực PCB 10mm * 10mm - 355mm * 355mm
Du lịch trục XY 510 * 460mm
Phạm vi di chuyển trục Z 15mm (Thành phần cao nhất 5mm)
Đầu vị trí 2 cái, đi kèm với 4 đầu phun
Người cho ăn

Bộ nạp cuộn băng 58 chiếc (trái 29 chiếc + phải 29 chiếc)
(8mm = 44 chiếc, 12mm = 8 chiếc, 16mm = 4 chiếc, 24mm = 2 chiếc,)
Bộ nạp IC số lượng lớn phía trước = 14 chiếc, Khay IC hải quan 20 chiếc

Bộ nạp ống (bộ nạp rung, tùy chọn)

Thị giác Hai camera (camera lên và xuống) Tầm nhìn tối đa 22 * ​​22mm
Lái xe Hệ thống truyền động servo bước điều khiển vòng kín, đảm bảo không bao giờ bị mất bước
Tự phát hiện trục Z Có, nó ngăn không cho đầu phun bị vỡ
Kéo ghim tự trả lại Có, nó ngăn ngừa gãy kim
Rò rỉ của phương pháp phát hiện vật liệu Phát hiện chân không, phát hiện tầm nhìn
Màn hình cảm ứng Màn hình cảm ứng công nghiệp 7 inch
Bo mạch chủ Ban chính của ngành nghiên cứu độc lập
Hệ thống Hệ thống Linux nhúng
Tốc độ lắp 4000cph (tầm nhìn tắt);3000cph (tầm nhìn trên)
Gắn kết chính xác ± 0,025mm
Các thành phần 0402-5050, SOP, QFN, v.v.
Kích thước máy L 960mm * W 705mm * H 335mm
Bơm chân không -92KPA (2 chiếc, tích hợp, kiểu tắt tiếng)
Nguồn không khí bên ngoài Không cần (máy bơm chân không câm tích hợp sẵn 2 chiếc)
PC bên ngoài Không cần PC bên ngoài (nó có máy tính tích hợp sẵn)
Vôn 220VAC (110VAC), 50Hz / 60Hz
Khối lượng tịnh 68kg
Trọng lượng thô 85kg / 116 * 80 * 52cm



Lợi thế cạnh tranh:

1. Phần mềm tiện lợi, Hệ thống Linux nhúng của máy, bo mạch chính công nghiệp ổn định, hoạt động độc lập, không cần máy tính bên ngoài, thao tác dễ dàng và thuận tiện hơn, học nhanh.
2. Màn hình cảm ứng tích hợp, không cần màn hình ngoài, lưu phòng, thao tác thuận tiện hơn, chuột USB cũng được hỗ trợ.
3. Hai camera quan sát trên và dưới, chỉnh sửa vị trí của từng thành phần, bạn có thể xem hình ảnh tầm nhìn từ màn hình cho mọi thành phần. (Kích thước thành phần tối đa 22 * ​​22mm)
4. Nó có cố định kẹp PCB linh hoạt, phù hợp với các kích thước khác nhau của PCB.
5. Nó hỗ trợ khay IC tùy chỉnh, khay IC có thể được cố định trên bàn máy.
6. Hai đầu gắn với 2pcs Juki Nozzles, bên trong vòi Juki có nam châm nên có thể tháo lắp bằng ngón tay, không cần tháo rời bằng cờ lê, góc quay đầu phun -180 độ đến +180 độ.
7. Máy tất cả trong một, bộ nạp 29 chiếc bao gồm trong máy, không cần mua thêm các bộ phận khác, máy đã sẵn sàng hoạt động.
8. Phát hiện trục Z, kim kéo của máy tự động trở lại điểm gốc để tránh bị hỏng đầu phun.
9. Hỗ trợ thành phần chiều cao tối đa 5mm.
10. Điều khiển vòng kín, Trục X, Y với bộ mã hóa, không bị lệch bước.
11. PCB được hiệu chỉnh theo vị trí hai thành phần, sau đó các thành phần còn lại sẽ được hiệu chuẩn tự động.
12. Với tính năng phát hiện chân không, với việc cho ăn tự động, nếu một bộ phận hút bị cong vênh, nó sẽ tự động ném nó đến khu vực lắng đọng, sau đó chọn một bộ phận mới để lắp lại.
13. Với khả năng phát hiện tầm nhìn, máy ảnh sẽ tự động điều chỉnh góc thành phần và đặt trên bảng mạch PCB đúng vị trí.Nếu người đứng đầu không nhặt linh kiện, camera sẽ phát hiện và quay lại lấy, 3 lần không nhặt, máy sẽ báo và dừng, sau khi cấp nguyên liệu thì tiếp tục hoạt động, không cần bắt đầu lại.
14. Đi kèm với công cụ convert (phiên bản PC), chỉnh sửa file công việc trong máy tính và nạp file công việc vào máy bằng cổng USB, nhanh chóng và tiện lợi.
15. Hỗ trợ bảng panel.
16. Nếu bạn không có tệp PCB, bạn có thể tạo một tệp công việc mới để lập trình trực tiếp trong máy.
17. Hỗ trợ bước đơn.
18. Hỗ trợ cắt băng / vật liệu rời / vật liệu ống.

Tại sao chọn Charmhigh?

1. thiết kế chuyên nghiệp và phòng lưu.
2. hoạt động thân thiện với người dùng, không cần kỹ sư SMT chuyên nghiệp, thiết bị cấp thấp
3.Một máy - Hoạt động tích hợp, không cần thêm máy bơm hoặc PC hoặc bất kỳ thiết bị hỗ trợ nào.
4. Chi phí hiệu quả, giảm chi phí để sở hữu một dây chuyền sản xuất SMT hoàn toàn tự động chuyên nghiệp.
5. Đổi máy thay thế rất tiện lợi, tự sửa chữa dễ dàng.
6. chuyển phát nhanh quốc tế với dịch vụ tận nơi, giao hàng 6-8 ngày làm việc.
7.Đặc biệt cho nghiên cứu và phát triển trong phòng thí nghiệm, để bảo vệ thiết kế và bằng sáng chế của riêng bạn.
8.Một máy tương đương với 5 nhân viên hàn, hiệu quả cao hơn nhiều so với công việc thủ công, quản lý dễ dàng và tiết kiệm chi phí.Tốt cho sản xuất hàng loạt nhỏ.
9.Charmhigh Là nhà máy cung cấp, tất cả các bộ phận máy của chúng tôi được nghiên cứu và sản xuất bởi chính chúng tôi.Sau khi dịch vụ phụ tùng không bao giờ ngừng.
10. Charmhigh là nhà sản xuất máy SMT Pick and Place chuyên nghiệp kể từ phiên bản p & p đầu tiên được phát hành vào năm 2011. Tất cả phần mềm do chính chúng tôi nghiên cứu, cung cấp dịch vụ sau bán hàng tốt.



Phụ kiện tiêu chuẩn cho CHMT48VB:

1) Chọn và Đặt Máy CHMT48VB 1
2) Vòi phun Juki tổng 4 cái (kích thước 503, 504, 505, 506)
3) Trình điều khiển USB 8G 1
4) Dây nguồn 1
5) Kim kéo 2
6) Solenoid để kéo pin1
7) Định vị camera điều chỉnh bảng đen 1
8) Cờ lê lục giác 6
9) Nhíp 1
10) Bàn chải 1
11) Bút cho màn hình cảm ứng 1
12) Giá đỡ cho khay IC 4
13) Mỡ 1
CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 0
CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 1


Máy ảnh trên và dưới, đảm bảo mỗi thành phần đặt rất chính xác:
CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 2

Động cơ trục XY với bộ mã hóa, điều khiển vòng kín, đảm bảo không mất các bước:
 CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 3


Khay IC tùy chỉnh:
CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 4

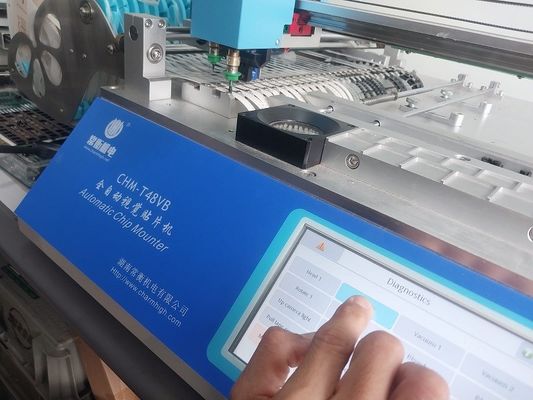

Màn hình cảm ứng, điều khiển hệ thống Linux nhúng trong ngành:
CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 5


Juki Nozzles, lắp rất dễ dàng, bên trong có nam châm, không cần dùng cờ lê để kéo xuống:
CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 6



Đóng gói an toàn:
CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 7



MẪU:

CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 8

CHMT48VB 58 chiếc Máy cấp liệu Tất cả trong một Máy Máy tính để bàn Chọn và Đặt Máy Máy SMT nhỏ 9



Lưu ý Kidnly:

Máy chọn và đặt đã hoàn chỉnh với tất cả các phụ kiện đi kèm trong gói, QC đã thông qua.

Đây là máy tất cả trong một, sẵn sàng sử dụng!

Bạn có thể sử dụng nó khi bạn nhận được nó.Hỗ trợ kỹ thuật sau bán hàng tốt, hãy tự tin mua hàng.

Tận hưởng với máy chọn và đặt của bạn!



Dịch vụ & Bảo hành:

Máy nguyên bộ có thời gian bảo hành 1 năm kể từ khi mua và dịch vụ trọn đời.

Chúng tôi luôn cung cấp các phụ tùng thay thế của máy, nhà máy cung cấp trực tiếp đáng tin cậy.

Chúng tôi cung cấp Q / A trực tuyến và hỗ trợ khắc phục sự cố và dịch vụ tư vấn kỹ thuật.

Cung cấp dịch vụ sau bán hàng 1-1.Mỗi máy 100% kiểm tra tốt trước khi xuất xưởng.
