Thông tin chi tiết sản phẩm:
|
| Người cấp liệu: | letf: 29pcs; letf: 29 chiếc; right:29pcs (total 58pcs) phải: 29 chiếc (tổng | Đầu vị trí: | 2 cái |
|---|---|---|---|
| Vòi phun: | 4 vòi (Juki) | tốc độ, vận tốc: | 3000cph with vision; 3000cph với tầm nhìn; without vision 5000cph không có t |
| Sự chính xác: | 0,025mm | Hệ thống: | hệ thống Linux nhúng |
| Kiểu: | Máy tất cả trong một, không cần PC bên ngoài | Suppport: | cắt băng, bảng lô, khay IC tùy chỉnh |
| Điểm nổi bật: | Máy SMT tất cả trong một,Máy cấp liệu 58 chiếc Máy SMT nhỏ,Máy chọn và đặt máy tính để bàn AIO |
||
CHMT48VB 58 cái Bộ nạp Tất cả trong một Máy Máy tính để bàn Charmhigh Chọn và Đặt Máy Máy SMT nhỏ
CHMT48VB Bộ nạp 58 cái (Ngăn xếp đôi) Máy chọn và đặt máy tính để bàn Charmhigh
Máy chọn và đặt nâng cao 110v 220V Phiên bản tiếng Anh đã đạt CE
Rất thích hợp cho sản xuất hàng loạt nhỏ & tạo mẫu!
Sự miêu tả:
CHMT48VB này là phiên bản cập nhật của CHMT48VA, bao gồm bộ nạp hai bên với tổng số 58 chiếc (bên trái 29 chiếc + bên phải 29 chiếc).Đây là máy tất cả trong một, không cần mua thêm bất kỳ bộ phận nào khác, máy sẵn sàng hoạt động sau khi bạn nhận được.
Phù hợp với dành cho các nhà xây dựng nguyên mẫu, những người có sở thích, nhà phát triển và các nhóm phát triển và các nhà máy nhỏ sản xuất theo lô.
Mã HS cho máy lấy và đặt: 8479896200
CHMT48VB Video làm việc từ khách hàng:
www.youtube.com/watch?v=qu-O6umaNHE
www.youtube.com/watch?v=xF7N4crTOtQ (Thụy Điển)
www.youtube.com/watch?v=wYl5Az9xgec (Trung Quốc)
CHMT48VB đặt IC:
www.youtube.com/watch?v=I-g8x98jmz0
Thông số kỹ thuật của Charmhigh CHMT48VB:
| Người mẫu | CHM-T48VB |
| Khu vực PCB | 10mm * 10mm - 355mm * 355mm |
| Du lịch trục XY | 420 * 460mm |
| Phạm vi di chuyển trục Z | 15mm |
| Đầu vị trí | 2 cái |
| Người cho ăn |
Trái 29 chiếc + phải 29 chiếc |
| Thị giác | Máy ảnh kép (máy ảnh lên và xuống) |
| Lái xe | Hệ thống truyền động servo bước điều khiển vòng kín, đảm bảo không bao giờ bị mất bước |
| Phát hiện trục Z tự quay trở lại | Có, ngăn không cho đầu phun bị vỡ |
| Kéo ghim tự trả lại | đúng |
| Rò rỉ của phương pháp phát hiện vật liệu | Phát hiện chân không, phát hiện tầm nhìn |
| Màn hình cảm ứng | Màn hình cảm ứng công nghiệp 7 ”(hỗ trợ chuột USB) |
| Bo mạch chủ | Ban chính của ngành nghiên cứu độc lập |
| Hệ thống | Hệ thống Linux nhúng |
| Tốc độ lắp | 4000cph (tầm nhìn tắt);3000cph (tầm nhìn trên) |
| Gắn kết chính xác | ± 0,025mm |
| Các thành phần | 0402-5050, SOP, QFN (chiều rộng băng: 8MM, 12MM, 16MM, 24MM) |
| Kích thước máy | L 960mm * W 705mm * H 335mm |
| Bơm chân không | -92KPA (2 chiếc, tích hợp, kiểu tắt tiếng) |
| Nguồn không khí bên ngoài | Không cần (máy bơm chân không câm tích hợp sẵn 2 chiếc) |
| PC bên ngoài | Không cần PC bên ngoài |
| Vôn | 220V (110V), 50Hz / 60hz |
| Khối lượng tịnh | 68kg |
| Trọng lượng thô | 82kg / 118 * 80 * 52cm / 0,49m³ |
Lợi thế cạnh tranh:
1. Phần mềm tiện lợi, Hệ thống Linux nhúng của máy, bo mạch chính công nghiệp ổn định, hoạt động độc lập, không cần máy tính bên ngoài, hoạt động dễ dàng và thuận tiện hơn, học nhanh.
2. Màn hình cảm ứng trong xây dựng, không cần màn hình ngoài, lưu phòng, thao tác thuận tiện hơn, chuột USB cũng được hỗ trợ.
3. Trên và dưới hai camera quan sát, chỉnh sửa vị trí của từng thành phần, bạn có thể xem hình ảnh tầm nhìn từ màn hình cho mọi thành phần. (kích thước thành phần tối đa 22 * 22mm)

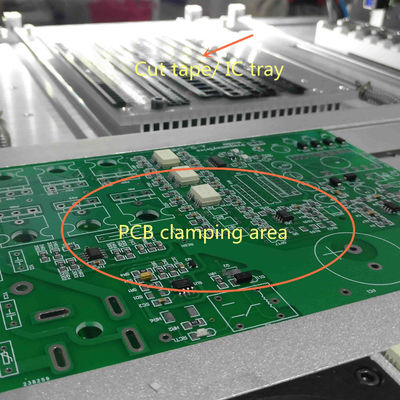

4. Nó có cố định kẹp PCB linh hoạt, phù hợp với các kích thước khác nhau của PCB.
5. Nó được hỗ trợ khay IC tùy chỉnh, Khay IC có thể cố định trên bàn máy.
6. Hai đầu gắn với 2 chiếc Juki Nozzles, Vòi phun Juki nam châm bên trong nên có thể tháo bằng ngón tay, không cần tháo bằng cờ lê, vòi phun góc quay -180 độ đến +180 độ.
7. Máy tất cả trong một, Bộ nạp 29 chiếc bao gồm trong máy, không cần mua các bộ phận khác, máy là săn sang lam việc.
số 8. Phát hiện trục Z, NSkim kéo của achine tự động trở về điểm gốc để tránh bị hỏng đầu phun.
9. Hỗ trợ thành phần chiều cao tối đa 5mm.
10. Điều khiển vòng kín, Trục X, Y với bộ mã hóa, không bị lệch bước.
11. PCB được hiệu chỉnh theo vị trí của hai thành phần, sau đó các thành phần còn lại sẽ được hiệu chuẩn tự động.
12. Với tính năng phát hiện chân không, với việc cho ăn tự động, nếu một bộ phận hút bị cong vênh, nó sẽ tự động ném nó đến khu vực lắng đọng, sau đó chọn một bộ phận mới để lắp lại.
13. Với phát hiện tầm nhìn, máy ảnh sẽ tự động điều chỉnh góc thành phần và đặt trên bảng mạch PCB đúng vị trí.Nếu thủ trưởng không nhặt linh kiện, camera sẽ phát hiện và quay lại lấy, 3 lần không nhặt, máy sẽ báo và dừng, sau khi cấp nguyên liệu thì tiếp tục hoạt động, không cần bắt đầu lại.
14. Đi kèm với công cụ convert (phiên bản PC), chỉnh sửa file công việc trong máy tính và nạp file công việc vào máy bằng cổng USB, nhanh chóng và tiện lợi.
15. Hỗ trợ tấm ván.
16. Nếu bạn không có tệp PCB, bạn có thể tạo một tệp công việc mới để lập trình trực tiếp trong máy.
17. Hỗ trợ bước đơn.
18. Hỗ trợ cắt băng / vật liệu rời / vật liệu ống.
Tại sao lại chọn Charmhigh?
1. Mô tả chuyên nghiệp và lưu phòng.
2. Hoạt động thân thiện với người dùng, không cần kỹ sư SMT chuyên nghiệp, thiết bị cấp thấp
3.Một máy - Hoạt động tích hợp, không cần thêm máy bơm hoặc PC hoặc bất kỳ thiết bị hỗ trợ nào
4. Độ chính xác và độ tin cậy cao, tạo nên sự đào tẩu của công việc thủ công
5. Tiết kiệm chi phí, giảm chi phí để sở hữu dây chuyền sản xuất SMT tự động chuyên nghiệp
6. Chuyển phát nhanh quốc tế với dịch vụ tận nơi, giao hàng 3-5 ngày làm việc
7. Đặc biệt cho nghiên cứu và phát triển trong phòng thí nghiệm, mẫu, để tránh bất kỳ tiết lộ bằng sáng chế và thiết kế nào.
8. Một máy tương đương với 5 nhân viên hàn, dễ dàng quản lý và tiết kiệm chi phí.Tốt cho sản xuất hàng loạt nhỏ.
9. Charmhigh Là nhà máy cung cấp, tất cả các bộ phận máy móc của chúng tôi đều do chính chúng tôi nghiên cứu và chế tạo.Sau khi dịch vụ phụ tùng không bao giờ ngừng.
10. Charmhigh là nhà sản xuất máy SMT Pick and Place chuyên nghiệp từ năm 2009. Tất cả phần mềm đều do chúng tôi nghiên cứu.
Phụ kiện tiêu chuẩn cho CHMT48VB:
1) Chọn và Đặt Máy CHMT48VB 1
2) Vòi phun Juki tổng 4 cái (kích thước 503, 504, 505, 506)
3) Trình điều khiển USB 8G 1
4) Dây nguồn 1
5) Kim kéo 2
6) Cuộn dây để kéo pin1
7) Định vị camera điều chỉnh bảng đen 1
8) Cờ lê lục giác 6
9) Nhíp 1
10) Bàn chải 1
11) Bút cho màn hình cảm ứng 1
12) Giá đỡ cho khay IC 4
13) Mỡ 1
14) Hướng dẫn sử dụng tiếng Anh 1
100% ảnh thật:
100% phản hồi thật từ khách hàng, mẫu CHMT48VB bán chạy nhất:
Mẫu PCB:
Kinly lưu ý:
Máy chọn và đặt đã hoàn chỉnh với tất cả các phụ kiện đi kèm trong gói, QC đã thông qua.
Nó là máy tất cả trong một, đã sẵn sàng để sử dụng!
Bạn có thể sử dụng nó khi bạn nhận được nó.Hỗ trợ kỹ thuật tốt sau bán hàng, vui lòng mua nó với sự tự tin.
Tận hưởng với máy chọn và đặt của bạn!
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm từ thời điểm mua hàng và dịch vụ trọn đời.
Chúng tôi luôn cung cấp các phụ tùng thay thế của máy, nhà máy cung cấp trực tiếp đáng tin cậy.
Chúng tôi cung cấp Q / A trực tuyến và dịch vụ hỗ trợ khắc phục sự cố và tư vấn kỹ thuật.
Cung cấp dịch vụ sau bán hàng 1-1. Mỗi máy 100% kiểm tra tốt trước khi xuất xưởng.
