Thông tin chi tiết sản phẩm:
|
| máy in giấy nến: | Máy in hàn bán tự động 3250 | CHM-551: | 4 đầu 50 bộ cấp liệu (vòi thay đổi tự động, băng tải pcb tự động) |
|---|---|---|---|
| T961: | Lò nung lại băng tải, 6 vùng nhiệt độ | dòng SMT: | Đường dây SMT chính xác cao, hỗ trợ 0201 |
| Thành phần: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, v.v. | lắp chính xác: | (XY)±0.06mm ; (XY)±0,06mm ; CPK≥1.0 CPK ≥1.0 |
| kích thước PCB: | 350mm(L)x270mm(W) | tốc độ lắp: | 11500CPH (tối ưu) IPC9850:8850cph |
| Điểm nổi bật: | Dòng sản xuất SMD chính xác cao,SMD dây chuyền sản xuất PCB làm robot,SMT dây chuyền lắp ráp PCB làm robot |
||
Độ chính xác caoĐường dây sản xuất SMT kinh tế:

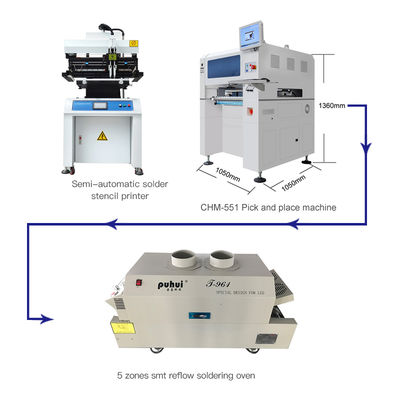

3250 máy in stencil bán tự động, CHM-551 SMT Chip Mounter, Reflow Oven T961
Đường dây sản xuất SMT nhỏ, cấu hình cao, kiểm tra CPK vượt qua, bộ phận tối thiểu 0201
1. Máy in stencil 3250 Các thông số kỹ thuật
| Mô hình | 3250 |
| Cấu trúc | 850x670x1550 ((mm) |
| Kích thước bàn | 320x500 ((mm) |
| Kích thước PCB | 250x400 ((mm) |
| Kích thước stencil | 550x680mm |
| Tốc độ in | 0~8000 ((mm) / phút |
| Độ dày PCB | 0 ~ 100 mm |
| PCB điều chỉnh một chút phạm vi | Mặt trước/ Bên +10mm |
| Điện áp | 1PAC220V 50/60HZ |
| Chiều cao bàn in | 850 ± 20 mm |
| Độ chính xác lặp lại | ±0,01mm |
| Cách định vị PCB | Bên ngoài / lỗ tham chiếu |
| Trọng lượng | Khoảng. 250kg. |
2. CHM-551SMT Máy chọn và đặt
| CHM-551 Thông số kỹ thuật | |
| Kích thước | 980mm ((L) X 1050mm ((W) X 880mm ((H) |
| Trọng lượng | 190kg |
| Cung cấp điện | AC220V (50Hz, một pha) 1.5kw |
| Cung cấp không khí | 0.5MPa ~ 0.7MPa |
| Sản xuất chân không | bơm chân không |
| Số lượng đầu gắn | 4 |
| Tốc độ lắp đặt | 11500CPH (tối ưu) IPC9850: 8850cph |
| Sự chính xác ngày càng tăng | (XY) ± 0,06mm; CPK≥1.0 |
| Chiều cao của thành phần | 12mm |
| Loại thành phần | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, v.v. (kháng/capacitor/diode/triode/LED/IC, v.v.) |
| Độ dày PCB | 0.6mm~3.5mm |
| Kích thước PCB | 350mm ((L) x 270mm ((W) (Tiêu chuẩn); 600mm ((L) x350mm ((W) (Tìm chọn) |
| Thay đổi vòi | Thay đổi vòi phun tự động (thư viện vòi phun 13 lỗ) |
| Hệ thống điều khiển | Máy tính công nghiệp tích hợp (Windows 7) được trang bị màn hình, bàn phím và chuột |
| Hệ thống ổ đĩa |
trục X&Y được điều khiển bởi động cơ servo; áp dụng gia tốc và giảm tốc độ đường cong S linh hoạt |
| Hệ thống truyền tải | Vít bóng + hướng dẫn tuyến tính |
| Hệ thống cho ăn | 50 Yamaha 8mm tiêu chuẩn đống nạp khí / điện (cũng phù hợp với khay IC và bộ cho ăn thanh) |
| Hệ thống thị giác | Máy ảnh chụp tức thời × 4 (kích thước thành phần áp dụng: 14mm × 14mm); Máy ảnh IC × 1 (kích thước thành phần áp dụng: 25mm × 25mm); Máy ảnh đánh dấu × 2 |
3Các thông số T961:
| Mô hình | T-961 |
| Số lượng vùng sưởi ấm | trên3/dưới3 |
| Chiều dài của vùng sưởi ấm | 730mm |
| Loại nhiệt | Sirocco cấp độ thông minh và sưởi ấm hồng ngoại nhanh |
| Số lượng vùng làm mát | 1 |
| Chiều rộng tối đa của tấm PCB | 230mm |
| Hướng hoạt động | trái→ phải |
| Các tùy chọn giao hàng | Hệ thống truyền tải ròng và chuỗi truyền tải |
| Tốc độ dây chuyền vận chuyển | 0-290mm/min |
| Nguồn cung cấp điện | 220V 50/60Hz |
| Sức mạnh đỉnh | 3.5KW |
| Thời gian sưởi ấm | Khoảng 7 phút. |
| Phạm vi điều khiển nhiệt độ | Nhiệt độ phòng 300 |
| Chế độ điều khiển nhiệt độ | Điều khiển vòng tròn khép kín PID |
| Độ chính xác điều khiển nhiệt độ | ± 1 |
| Phân phối nhiệt độ PCB | ±2 |
| Kích thước tổng thể | 1000×466×445mm |
| Trọng lượng máy | 70kg |

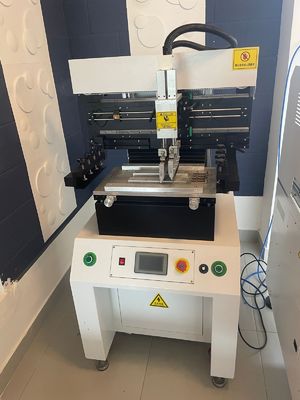

1. Máy in dán hàn bán tự động 3250

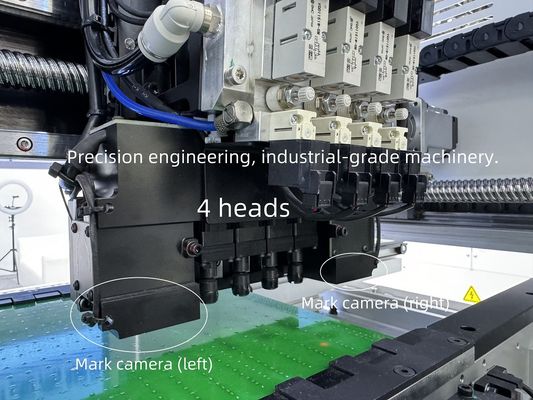

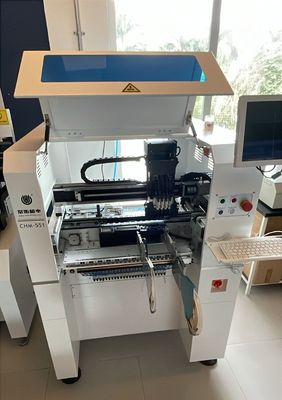

2. CHM-551 bốn đầu hoàn toàn tự động SMT chọn và đặt máy,nhấn mạnh:
1. Hỗ trợ thử nghiệm CPK,CPK≥1.0
2. thay đổi vòi phun tự động (13 bộ thư viện vòi phun)
3. Trả thù nhiệt
4. Chuyển PCB tự động
5. Tốc độ tối ưu:11500CPH, IPC9850:8850CPH
6. Min 0201 được hỗ trợ
7.Vít bóng + hướng dẫn tuyến tính
8Động cơ servo
Rất chính xác cho IC pitch tốt:

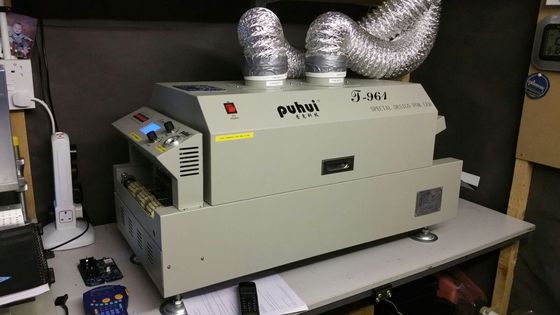

3. T961 lò bếp không chì, kích thước sưởi ấm lớn hơn 730x230mm, cho PCB lớp kép:
Chúng tôi khuyên bạn nên mua với sự tự tin.
Nhà máy cung cấp chất lượng cao, đảm bảo chất lượng.
Vui lòng gửi cho chúng tôi E-mail hoặc gọi cho chúng tôi nếu bạn có thêm câu hỏi.
Xin lưu ý:
CHM-551 SMT chọn và đặt máy chỉ cần kết nối nguồn không khí bên ngoài mà được chuẩn bị bởi chính bạn, không cần những thứ khác.
Máy đã vượt qua kiểm tra chất lượng trước khi khởi hành.
Chúng tôi cung cấp dịch vụ sau bán hàng kịp thời, mỗi máy 100% được kiểm tra tốt trước khi vận chuyển.
Thưởng thức với máy chọn và đặt của bạn!
Dịch vụ & Bảo hành:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ thời điểm mua và dịch vụ suốt đời.
Chúng tôi luôn cung cấp phụ tùng của máy, nhà máy đáng tin cậy trực tiếp cung cấp.
Chúng tôi cung cấp hỗ trợ Q / A trực tuyến và khắc phục sự cố và dịch vụ tư vấn kỹ thuật.
Cung cấp một đến một dịch vụ sau bán hàng. Mỗi máy 100% được kiểm tra tốt trước khi vận chuyển ra.
