Thông tin chi tiết sản phẩm:
|
| Cấu trúc: | 2600*1200*1600mm | cách kiểm soát: | màn hình cảm ứng |
|---|---|---|---|
| Tốc độ cung cấp PCB: | 0-1,8m/phút | Cách sưởi ấm: | Hơi nóng |
| Sức mạnh: | 3 pha 5 đường, 380v 50hz | nguồn không khí: | 4-7KG/CM2 12,5L/Min |
| Trọng lượng ròng: | 800kg | Số hàn sóng: | 2 |
| chiều rộng PCB: | Tối đa 250mm | ||
| Điểm nổi bật: | Máy hàn sóng không chì,Máy hàn sóng cho PCB,Máy hàn sóng PCB không khí nóng |
||

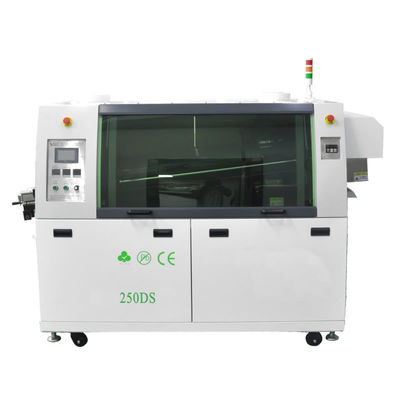

Toàn bộ tự động không có chì sóng hàn máy 250DS cho PCB DIP dây chuyền sản xuất
Mô tả:
1. Hệ thống truyền tải điện tự động và chức năng cho ăn bảng đồng bộ tự động.
2. Solder Pot đỉnh sử dụng tần số chuyển đổi điều chỉnh tốc độ mà có thể độc lập điều khiển chiều cao sóng.
3. hệ thống Fluxer sử dụng ống phun Japanese ngang, khu vực phun và độ sâu là điều chỉnh.
4. Máy phun luồng được điều khiển bởi động cơ bước, có thể tháo rời, dễ dàng làm sạch và bảo trì.
5PLC được sử dụng để điều khiển máy, để đảm bảo độ tin cậy và ổn định của hệ thống.
6. Preheaters sử dụng yếu tố sưởi ấm hồng ngoại, nhiệt bức xạ hiệu quả đến bảng mạch với tăng tốc nhanh chóng và hoạt động đầy đủ luồng chất lỏng.
7. ngón tay hàn hợp kim đặc biệt, tăng cường v-cưa đôi.
8Động cơ hàn áp dụng động cơ chuyển đổi tần số cao nhập khẩu với điều khiển độc lập, hiệu suất ổn định và tuổi thọ dài.
9. lối đi trước sưởi ấm với thiết kế mô-đun, đáp ứng với yêu cầu bảo vệ môi trường, an toàn và thuận tiện để làm sạch.
10. Preheaters sử dụng ba điều khiển nhiệt độ độc lập để
Chi tiết:
| Mô hình | 250DS |
| Đặc điểm chính | - Điều khiển màn hình cảm ứng - Hai phần sưởi ấm gió nóng - Vòng sóng đôi. - Những móng tay tự vệ sinh bằng titan - Lò than lò điện vào và ra -Spray swing: động cơ bước |
| 1- Đánh sóng không. | Vòng sóng đôi |
| 2. PCB chiều rộng | Tối đa: 250mm |
| 3. PCB chiều rộng | 200kg |
| 4. Preheat chiều dài | 800mm (hai phần) |
| 5. Chiều cao sóng | 12mm |
| 6- Chiều dài chân của các thành phần bảng | 10mm |
| 7Độ cao vận chuyển PCB | 750±20mm |
| 8- Khởi động năng lượng. | 11KW |
| 9.Sức mạnh hoạt động | 3.5KW |
| 10.Lực lò thiếc | 6KW |
| 11.Khả năng làm nóng trước | 5KW |
| 12- Điện động cơ. | 0.18KW |
| 13Phương pháp kiểm soát | Điều khiển màn hình cảm ứng |
| 14.Kích thước khung máy | 1800*1200*1500mm |
| 15.Cách đo | 2600*1200*1600mm |
| Tốc độ vận chuyển PCB | 0-1,8m/min |
| Nhiệt độ vùng sưởi ấm trước | Nhiệt độ phòng -180°C |
| Phương pháp sưởi ấm | Không khí nóng |
| Số vùng làm mát | 1 |
| Phương pháp làm mát | Làm mát quạt dòng chảy trục |
| Nhiệt độ lò thiếc | Nhiệt độ phòng 300°C |
| Hướng vận chuyển | Từ trái sang phải |
| Phương pháp điều khiển nhiệt độ | PID+SSR |
| Chế độ điều khiển máy | Màn hình cảm ứng Mitsubishi PLC + |
| Khả năng lưu lượng | Max5.2L |
| Phương pháp phun | Động cơ bước + ST-6 |
| Nguồn cung cấp điện | 3-phase 5-wire; 380V 50HZ |
| Nguồn không khí | 4-7KG/CM2 12,5L/Min |
| Trọng lượng ròng | 800kg |
| Yêu cầu về PCB | |
| Giới hạn chiều cao của thành phần trên PCB | 90mm |
| Giới hạn chiều dài chân của các thành phần dưới PCB | 10mm |
| Hướng vận chuyển bảng PCB | Tiêu chuẩn từ trái sang phải |

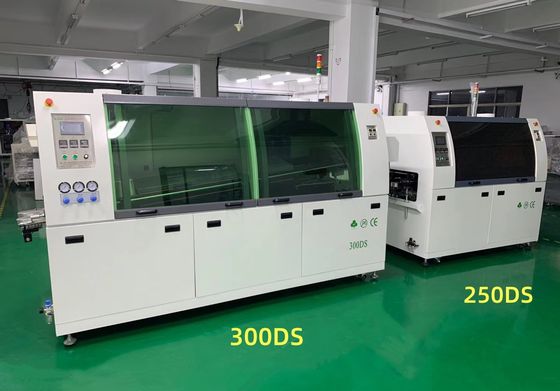

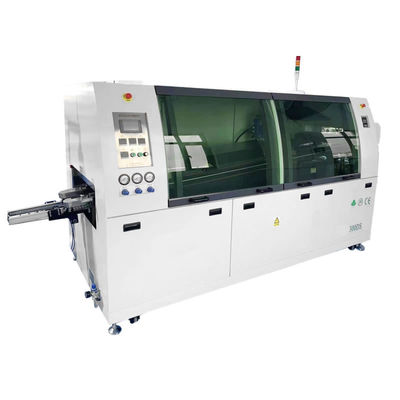

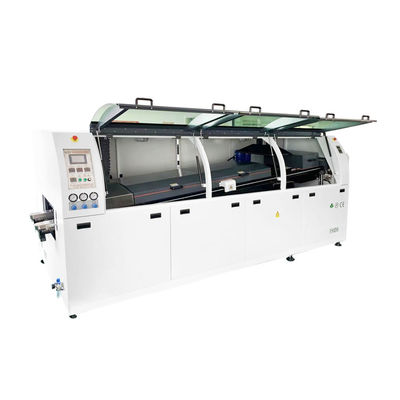

Chi tiết hình ảnh thật:
