Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng

Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng

Hình ảnh lớn :  Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Charmhigh
Chứng nhận: CE
Số mô hình: CHMT48VA
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: $3980
chi tiết đóng gói: hộp bằng gỗ
Thời gian giao hàng: 1-2 ngày
Điều khoản thanh toán: T / T, PayPal, Western Union
Khả năng cung cấp: 200 M MONI THÁNG

Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng

Sự miêu tả
Khay nạp: 29 chiếc (8mm-22 chiếc, 12mm-4 chiếc, 16mm-2 chiếc, 24mm-1 chiếc) Đầu vị trí: 2 đầu với vòi phun juki
Các thành phần hỗ trợ: 0402,0603-5050, SOP, QFN, v.v. Tốc độ: 3000 dặm / giờ với tầm nhìn
Sự chính xác: 0,025mm Kích thước PCB: 10 * 10mm ~ 355mm (L) × 355mm (W)
Điểm nổi bật:

Hệ thống Linux nhúng CHMT48VA

,

Máy chọn và đặt để bàn

,

Máy chọn và đặt CHMT48VA SMT

Máy tính hệ thống Linux công nghiệp tất cả trong một, tích hợp sẵn, Hệ thống CCD camera tầm nhìn đôi
Máy chọn và đặt máy tính để bàn CHM-T48VA Máy PNP
110v 220V Phiên bản tiếng Anh Chứng chỉ CE

Trực tiếp liên kết purcahse từ cửa hàng Aliexpress:
https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa

PayPal aslo được hỗ trợ, tài khoản PayPal của chúng tôi là: sales@charmhigh-tech.com



Mời các bạn tham khảo tại đường link Video như bên dưới:
Khách hàng làm việc của CHMT48VA từ Bỉ:

www.youtube.com/watch?v=HiQF7R4X3UE

Chọn và Đặt máy CHMT48VA LED đặt:

www.youtube.com/watch?v=-tLj0SrvEMw



Thông số kỹ thuật của CHMT48VA:



Thông số kỹ thuật cho
CHMT48VA

Kích thước

L 960mm * W 705mm * H 335mm

Khu vực PCB

10 * 10 ~ 355 * 355mm

Trục XY

400 * 460mm

Phạm vi di chuyển trục Z

15mm

Chọn và đặt đầu

2 cái

Tốc độ lắp

Với tầm nhìn 3000 ~ 4000cph;không có tầm nhìn
6000cph-7000cph (Lưu ý: cph có nghĩa là chip mỗi giờ)

Làm việc chính xác

± 0,025mm

Cây rơm

8mm = 22 ngăn xếp;12mm = 4 ngăn xếp;16mm = 2 ngăn xếp;
24mm = 1 ngăn xếp;IC phía trước = 12 ngăn xếp;
Khay IC do người dùng xác định = 20 ngăn xếp

Bơm chân không

2 chiếc trong xây dựng (tắt tiếng)

Thị giác

Chế độ xem lên và xem xuống camera kép

Hệ thống máy tính bên trong

Hệ thống Linux bên trong, rất ổn định, không cần PC bên ngoài

Phần mềm để tăng cường tệp CSV

Bởi Protel 99SE;Nhà thiết kế Altium

Tệp hỗ trợ

tệp .csv

Màn hình cảm ứng

Màn hình cảm ứng công nghiệp 7 '' (15,6cm * 9,3cm)

Các gói hỗ trợ

0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, SOP, QFN, LQFP .... các loại IC (kích thước tối đa 22 * ​​22mm)

Vôn

AC 110V / 220V, 50 / 60HZ (cung cấp phích cắm cho quốc gia của bạn)

Trọng lượng thô

73kg (với hộp gỗ đóng gói)


Ưu điểm:
1. Phần mềm tiện lợi, Hệ thống nhúng Linux của máy, bo mạch chính công nghiệp ổn định, hoạt động độc lập, không cần máy tính bên ngoài, thao tác dễ dàng và thuận tiện hơn, học nhanh.
2. Màn hình cảm ứng tích hợp, không cần màn hình bên ngoài, lưu phòng, thao tác thuận tiện hơn, chuột USB cũng được hỗ trợ.
3. Hai camera quan sát trên và dưới, chỉnh sửa vị trí của từng thành phần, bạn có thể xem hình ảnh tầm nhìn từ màn hình cho mọi thành phần. (Kích thước thành phần tối đa 22 * ​​22mm)
4. Nó có cố định kẹp PCB linh hoạt, phù hợp với các kích thước khác nhau của PCB.
5. Nó hỗ trợ khay IC tùy chỉnh, khay IC có thể được cố định trên bàn máy.
6. Hai đầu gắn với 2pcs Juki Nozzles, bên trong vòi Juki có nam châm nên có thể tháo lắp bằng ngón tay, không cần tháo rời bằng cờ lê, góc quay đầu phun -180 độ đến +180 độ.
7. Máy tất cả trong một, bộ nạp 29 chiếc bao gồm trong máy, không cần mua thêm các bộ phận khác, máy đã sẵn sàng hoạt động.
8. Phát hiện trục Z, kim kéo của máy tự động trở về điểm gốc để tránh bị hỏng đầu phun.
9. Hỗ trợ thành phần chiều cao tối đa 5mm.
10. Điều khiển vòng kín, Trục X, Y với bộ mã hóa, không bị lệch bước.
11. PCB được hiệu chỉnh theo vị trí của hai thành phần, sau đó các thành phần còn lại sẽ được hiệu chuẩn tự động.
12. Với tính năng phát hiện chân không, với việc cho ăn tự động, nếu một bộ phận hút bị cong vênh, nó sẽ tự động ném nó đến khu vực lắng đọng, sau đó chọn một bộ phận mới để lắp lại.
13. Với khả năng phát hiện tầm nhìn, camera sẽ tự động điều chỉnh góc thành phần và đặt trên bảng mạch PCB đúng vị trí.Nếu thủ trưởng không nhặt linh kiện, camera sẽ phát hiện và quay lại lấy, 3 lần không nhặt, máy sẽ báo và dừng, sau khi cấp nguyên liệu thì tiếp tục hoạt động, không cần bắt đầu lại.
14. Đi kèm với công cụ convert (phiên bản PC), chỉnh sửa file công việc trong máy tính và nạp file công việc vào máy bằng cổng USB, nhanh chóng và tiện lợi.
15. Hỗ trợ bảng panel.
16. Nếu bạn không có tệp PCB, bạn có thể tạo một tệp công việc mới để lập trình trực tiếp trong máy.
17. Hỗ trợ bước đơn.
18. Hỗ trợ cắt băng / vật liệu rời / vật liệu dạng ống.

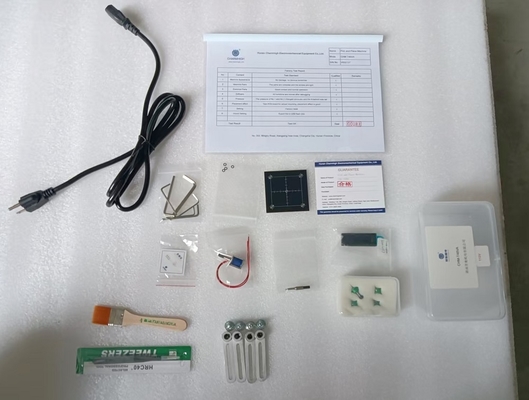

Phụ kiện tiêu chuẩn cho CHMT48VA:
1) Chọn và Đặt MáyCHMT48VA: 1
2) Vòi phun Juki tổng 4 cái (kích thước 503, 504, 505, 506)
3) Trình điều khiển USB 8G 1
4) Dây nguồn 1
5) Kim kéo 2
6) Cuộn dây để kéo pin1
7) Định vị camera điều chỉnh bảng đen 1
8) Cờ lê lục giác 6
9) Nhíp 1
10) Bàn chải 1
11) Bút cho màn hình cảm ứng 1
12) Giá đỡ cho khay IC 4
13) Mỡ 1
14) Hướng dẫn sử dụng tiếng Anh 1

100% ảnh thật:

Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 0

Camera trên và dưới, đảm bảo mỗi thành phần đặt rất chính xác:
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 1

Động cơ trục XY với bộ mã hóa, điều khiển vòng kín, đảm bảo không bị mất các bước:
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 2

Cắt băng cũng được hỗ trợ:
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 3
Bộ nạp rung được hỗ trợ:
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 4

Khay IC tùy chỉnh:
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 5

Màn hình cảm ứng, chuột USB cũng được hỗ trợ:
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 6
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 7

Juki Nozzles, rất dễ sử dụng, bên trong có nam châm, không cần sử dụng cờ lê để kéo xuống:
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 8

Đóng gói rất an toàn:
Tất cả trong một CHMT48VA Máy chọn và đặt SMT để bàn nhúng Hệ thống Linux nhúng 9

Vui lòng lưu ý:
Máy chọn và đặt đã hoàn chỉnh với tất cả các phụ kiện đi kèm trong gói,
Nó là máy tất cả trong một, đã sẵn sàng để sử dụng!
Bạn có thể sử dụng nó khi bạn nhận được nó.Hỗ trợ kỹ thuật sau bán hàng tốt, hãy tự tin mua hàng.
Tận hưởng với máy chọn và đặt của bạn!



Sự bảo đảm:
Máy hoàn chỉnh có thời gian bảo hành 1 năm kể từ khi mua và dịch vụ trọn đời.
Chúng tôi luôn cung cấp các phụ tùng thay thế của máy, nhà máy cung cấp trực tiếp đáng tin cậy.
Chúng tôi cung cấp Q / A trực tuyến và dịch vụ hỗ trợ khắc phục sự cố và tư vấn kỹ thuật.Cung cấp dịch vụ sau bán hàng 1-1.
Mỗi máy 100% kiểm tra tốt trước khi xuất xưởng.
